本實用新型涉及一種園林綠化噴藥設備，特別涉及一種園林樹木噴藥器。

背景技術：

園林養護中，由于樹木較高，噴灑農藥成為一大難題，普通的噴藥設備無法滿足高處噴藥的作業，目前有使用飛機打藥，飛機打藥成本高，需要雇傭飛機，定期進行打藥，日期定下后，不能隨時間、天氣自由調配，遇到風力大的情況，藥水隨風飛走，可能導致噴灑無效，增加了打藥的成本。

技術實現要素：

本實用新型的目的就是針對現有技術存在的上述缺陷，提供一種園林樹木噴藥器。

其技術方案是：包括混合外箱體、藥箱、攪拌軸、攪拌電機、防濺板、密封蓋、出藥管、高壓水泵、噴藥支撐架、旋轉噴頭，混合外箱體的內部固定藥箱，所述的藥箱的內部設有攪拌軸，所述的混合外箱體的頂部固定密封蓋，密封蓋上固定攪拌電機，攪拌電機連接攪拌軸，所述的藥箱的底部連接出藥管，所述的出藥管連通噴藥支撐架內部的提升藥管，噴藥支撐架的底部固定滾輪，噴藥支撐架的側壁上固定三組支撐桿，噴藥支撐架的頂部固定儲藥倉，提升藥管的頂部側管壁上設有出藥孔，出藥孔連通儲藥倉，所述的提升藥管的頂部固定旋轉噴頭，所述的旋轉噴頭包括固定座、固定座連接固定在提升藥管的頂部，固定座的上部連接轉動頭，轉動頭的底部連接電機，所述的轉動頭上設有噴射管，所述的噴射管通過高壓泵連接抽藥管，所述的抽藥管連接儲藥倉。

所述的支撐桿為液壓桿，支撐桿的末端設有支撐錐，液壓桿通過液壓系統調節伸縮。

所述的噴射管的下部設有液壓伸縮桿，液壓伸縮桿通過液壓系統調節伸縮。

本實用新型的有益效果是： 結構簡單，使用方便，省時省力，能夠根據天氣的變化隨時進行噴藥工作，節省了生產成本，減少了農藥的浪費。

附圖說明

附圖1是本實用新型的結構示意圖；

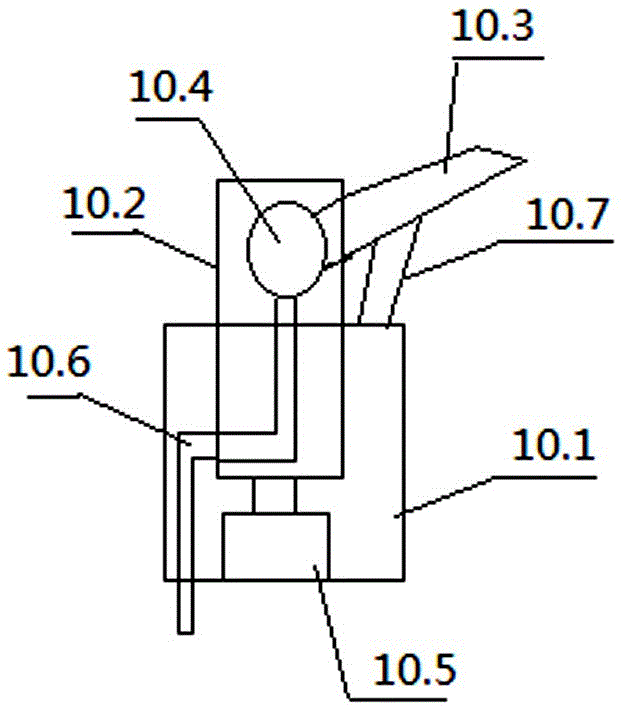

附圖2是旋轉噴頭的結構示意圖；

上圖中：混合外箱體1、藥箱2、攪拌軸3、攪拌電機4、防濺板5、密封蓋6、出藥管7、高壓水泵8、噴藥支撐架9、旋轉噴頭10；提升藥管9.1、滾輪9.2、支撐桿9.3、儲藥倉9.4；固定座10.1、轉動頭10.2、噴射管10.3、高壓泵10.4、電機10.5、抽藥管10.6。

具體實施方式

結合附圖1-2，對本實用新型作進一步的描述：

本實用新型包括混合外箱體1、藥箱2、攪拌軸3、攪拌電機4、防濺板5、密封蓋6、出藥管7、高壓水泵8、噴藥支撐架9、旋轉噴頭10，混合外箱體1的內部固定藥箱2，所述的藥箱2的內部設有攪拌軸3，所述的混合外箱體1的頂部固定密封蓋6，密封蓋6上固定攪拌電機4，攪拌電機4連接攪拌軸3，所述的藥箱2的底部連接出藥管7，所述的出藥管7連通噴藥支撐架9內部的提升藥管9.1，噴藥支撐架9的底部固定滾輪9.2，噴藥支撐架9的側壁上固定三組支撐桿9.3，噴藥支撐架9的頂部固定儲藥倉9.4，提升藥管9.1的頂部側管壁上設有出藥孔，出藥孔連通儲藥倉9.4，所述的提升藥管9.1的頂部固定旋轉噴頭10，所述的旋轉噴頭10包括固定座10.1、轉動頭10.2、噴射管10.3、高壓泵10.4、電機10.5、抽藥管10.6，固定座10.1連接固定在提升藥管9.1的頂部，固定座10.1的上部連接轉動頭10.2，轉動頭10.2的底部連接電機10.5，所述的轉動頭10.2上設有噴射管10.3，所述的噴射管10.3通過高壓泵10.4連接抽藥管10.6，所述的抽藥管10.6連接儲藥倉9.4。

所述的支撐桿為液壓桿，支撐桿的末端設有支撐錐，液壓桿通過液壓系統調節伸縮。

所述的噴射管10.3的下部設有液壓伸縮桿，液壓伸縮桿通過液壓系統調節伸縮，通過調節液壓系統實現調節噴射管10.3的傾斜角度，進而實現不同遠近角度的噴射。

工作原理：

工作時，將噴藥支撐架9固定出藥管連通提升藥管9.1，通過攪拌電機4將藥在藥箱內混合攪拌，攪拌后的藥液通過高壓水泵和噴藥支撐架9內部的提升藥管9.1泵至儲藥倉9.4，藥液在儲藥倉9.4內部實現二次提升，電機帶動轉動頭10.2轉動，高壓泵10.4連接抽藥管10.6進行抽藥液，轉動頭10.2轉動的同時，進行噴藥；進一步，所述的支撐桿為液壓桿，支撐桿的末端設有支撐錐，液壓桿通過液壓系統調節伸縮，實現固定噴藥支撐架9；進一步，所述的噴射管10.3的下部設有液壓伸縮桿，液壓伸縮桿通過液壓系統調節伸縮，通過調節液壓系統實現調節噴射管10.3的傾斜角度，進而實現不同遠近角度的噴射。

以上所述，僅是本實用新型的較佳實施例，任何熟悉本領域的技術人員均可能利用上述闡述的技術方案對本實用新型加以修改或將其修改為等同的技術方案。因此，依據本實用新型的技術方案所進行的任何簡單修改或等同置換，盡屬于本實用新型要求保護的范圍。
