本實用新型涉及一種基于新型互聯網的農藥噴灑監測裝置，屬于互聯網應用技術領域。

背景技術：

隨著我國工業的迅速發展及農業和產業結構的戰略性調整，特別是栽培方式的變革，原先為次要的、甚至為檢疫性的病蟲草等有害生物的發生危害日趨嚴重，抗藥性不斷上升，導致農藥用量和施藥次數不斷增加，濫用高毒、高殘留農藥的現象屢禁不止，有的不按規范要求使用農藥，有的甚至嚴重違反農藥安全使用標準。使用高毒農藥致使相當部分農產品農藥殘留明顯超標，食用后在人體內積累，引發疾病，有時甚至發生急性中毒，嚴重危及人民健康和生命安全，同時，農藥殘留問題也給農產品生產和正常貿易帶來了許多負面影響，現場快速檢測技術在近幾年發展迅速，它是食品安全監管人員的有力工具，但是新興的快速檢測方法技術單一，處理數據給現場人員參考，不能將數據直接發送給監管終端平臺，無法真正意義上在食品流通的整個環節都進行監測，而且不能及時反饋控制手段。特別是在食品種植階段，是很難進行監控的環節，但如果能在種植過程中監控農藥的噴灑，將可以從源頭保證食品安全，因此，如何設計一種基于新型互聯網的農藥噴灑監測裝置是目前需要首先解決的問題。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種基于新型互聯網的農藥噴灑監測裝置，可實時監測環境數據，并通過網絡發送到接收端處理器，直到人機交互終端，根據結果實施遠程遙控噴灑，提高了工作效率和經濟效益， 可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

一種基于新型互聯網的農藥噴灑監測裝置，屬于互聯網應用技術領域，其特征在于，包括導軌，所述導軌上設置有滑塊，所述滑塊下端連接有驅動控制盒，所述驅動控制盒一側設置有無線路由設備，所述無線路由設備頂部設置有收發天線，所述驅動控制盒底部連接有支架板，所述支架板底部連接有伸縮支柱，所述伸縮支柱下端設置有噴霧泵，所述噴霧泵設置有多向噴嘴，所述伸縮支柱兩側分別設置有有機磷檢測裝置和溫濕度傳感器，所述有機磷檢測裝置一側設置有攝像頭。

進一步而言，所述噴霧泵、有機磷檢測裝置、溫濕度傳感器和攝像頭均與驅動控制盒電性連接。

進一步而言，所述無線路由設備通過3G無線網絡與接收端處理器相連接。

進一步而言，所述支架板上設置有藥箱掛鉤。

進一步而言，所述噴霧泵采用靜電噴霧泵。

本實用新型有益效果：本實用設計新型設計的一種基于新型互聯網的農藥噴灑監測裝置，可實時監測環境數據，并通過網絡發送到接收端處理器，直到人機交互終端，根據結果實施遠程遙控噴灑，提高了工作效率和經濟效益，具有廣闊的市場前景。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

圖1是本實用新型一種基于新型互聯網的農藥噴灑監測裝置結構圖。

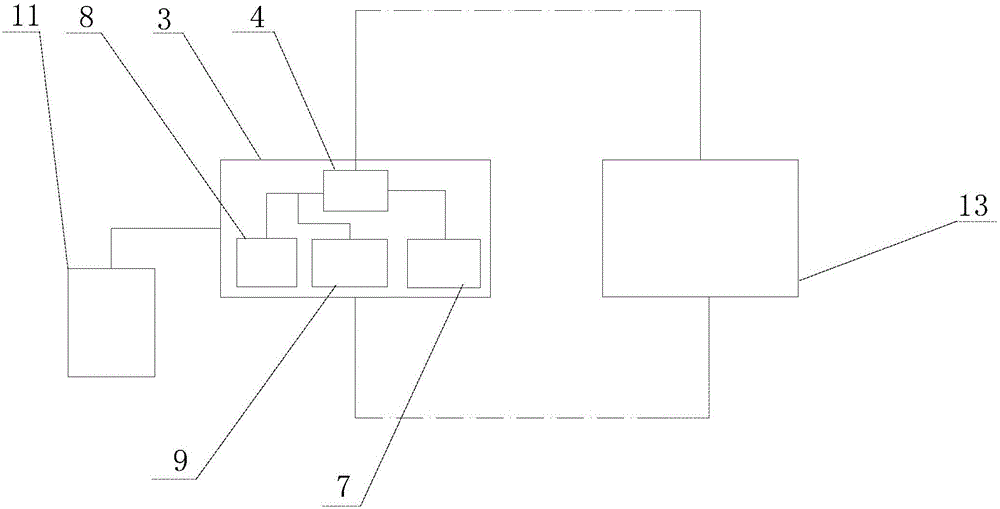

圖2是本實用新型一種基于新型互聯網的農藥噴灑監測系統結構圖。

圖中標號：1、導軌；2、滑塊；3、驅動控制盒；4、無線路由設備；5、收發天線；6、支架板；7、攝像頭；8、有機磷檢測裝置；9、溫濕度傳感器；10、伸縮支柱；11、噴霧泵；12、多向噴嘴；13、接收端處理器。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1所示，一種基于新型互聯網的農藥噴灑監測裝置，屬于互聯網應用技術領域，其特征在于，包括導軌1，所述導軌1上設置有滑塊2，所述滑塊2下端連接有驅動控制盒3，所述驅動控制盒3一側設置有無線路由設備4，所述無線路由設備4頂部設置有收發天線5，所述驅動控制盒3底部連接有支架板6，所述支架板6底部連接有伸縮支柱10，所述伸縮支柱下端設置有噴霧泵11，所述噴霧泵11設置有多向噴嘴12，所述伸縮支柱10兩側分別設置有有機磷檢測裝置8和溫濕度傳感器9，所述有機磷檢測裝置8一側設置有攝像頭7。

更具體而言，所述噴霧泵11、有機磷檢測裝置8、溫濕度傳感器9和攝像頭7均與驅動控制盒3電性連接，由驅動控制盒將檢測到的數據上傳到接收端，并操作實施接收端發出的各種操控指令。

更具體而言，所述無線路由設備4通過3G無線網絡與接收端處理器13相連接，具有傳輸速度快，不易被干擾，高效穩定的優點。

更具體而言，所述支架板6上設置有藥箱掛鉤，可隨時懸掛和拆卸藥箱進行藥劑補充與更換。

更具體而言，所述噴霧泵11采用靜電噴霧泵，應用高壓靜電，在噴頭與作物之間形成一個高壓靜電場，當藥液經過噴頭時產生了高壓靜電，從噴頭噴出后變成帶有靜電荷的霧滴，在靜電場的作用下，霧滴作定向運動，且噴灑均勻， 葉子正背面和枝干上都能均勻地吸附霧滴。

本實用新型有益效果：本實用設計新型設計的一種基于新型互聯網的農藥噴灑監測裝置，可實時監測環境數據，并通過網絡發送到接收端處理器，直到人機交互終端，根據結果實施遠程遙控噴灑，提高了工作效率和經濟效益，具有廣闊的市場前景。

以上為本實用新型較佳的實施方式，本實用新型所屬領域的技術人員還能夠?qū)ι鲜鰧?shí)施方式進行變更和修改，因此，本實用新型并不局限于上述的具體實施方式，凡是本領域技術人員在本實用新型的基礎上所作的任何顯而易見的改進、替換或變型均屬于本實用新型的保護范圍。
