本實用新型涉及一種園林裝置,具體是一種移動式園林噴霧裝置。
背景技術:
動力噴霧裝置相比傳統的噴霧器結合了動力裝置,無需人力驅動,廣泛應用于農業生產,動力噴霧裝置組成除了動力裝置,一般還包括水泵和皮管,而將噴霧裝置運用于大型的園林病蟲害防治時,由于園林面積較大,在移動噴霧操作時,噴霧裝置自帶的皮管長度有限,必然要搬動灌裝噴灑液的藥箱,使用十分不便,于是就出現有噴霧裝置機架結構,機架上自帶有灌裝噴灑液的水箱,實現使用過程中藥箱跟隨噴霧裝置移動,無需另外搬動,但是時間一長,藥液會發生沉淀,使得藥箱內的藥液混合不均勻,這樣噴灑會影響防治效果,造成病蟲害防治不徹底。
技術實現要素:
本實用新型的目的在于提供一種移動式園林噴霧裝置,以解決上述背景技術中提出的問題。
為實現上述目的,本實用新型提供如下技術方案:
一種移動式園林噴霧裝置,包括箱體和攪拌箱體;所述箱體包括水箱蓋、水箱、推柄、推桿、車輪支架、車輪、控制面板、加藥口、皮管、套筒、手動開關、噴桿和噴頭;所述水箱設置在箱體上,采用焊接固定;所述水箱蓋設置在水箱上方;所述推桿設置在箱體左側上,采用焊接固定;所述推柄設置在推桿上,采用焊接固定;所述車輪支架設置在箱體下方,采用焊接固定;所述車輪設置在車輪支架上,采用固定連接;所述加藥口設置在箱體上;所述控制面板設置在箱體上方,采用固定連接;所述皮管一端通過箱體與攪拌箱體設置在攪拌箱體中,另一端設置在套筒上;所述噴桿一端設置在套筒上,采用固定連接;所述手動開關設置在噴桿上,采用固定連接;所述噴頭設置在噴桿另一端,采用固定連接;所述攪拌箱體包括導水管、第一電子閥、攪拌支架、葉片、攪拌軸、增壓器、軸承、下藥管、第二電子閥、傳動箱、第二傳動齒輪、第一傳動齒輪、傳動軸和電機;所述導水管一端設置在水箱中,另一端與攪拌箱體連通;所述第一電子閥設置在導水管上,采用固定連接;所述下藥管一端設置在加藥口下方,另一端與拌箱體連通;所述第二電子閥設置在下藥管上,采用固定連接;所述傳動箱設置在攪拌箱體的上方,采用固定連接;所述電機設置在傳動箱內部,采用固定連接;所述傳動軸設置在電機上,采用固定連接;所述第一傳動齒輪設置在傳動軸上,采用固定連接;所述軸承設置在攪拌箱體上;所述攪拌軸上端通過軸承設置在傳動箱中,下端設置在攪拌箱體中;所述第二傳動齒輪設置在攪拌軸上,采用固定連接;所述增壓器設置在攪拌箱體內部,采用固定連接;所述攪拌支架設置在攪拌軸上,采用焊接固定;所述葉片設置在攪拌支架上,采用固定連接。
作為本實用新型進一步的方案:所述第一電子閥和第二電子閥通過導線與控制面板連接。
作為本實用新型進一步的方案:所述第二傳動齒輪與第一傳動齒輪相互嚙合。
作為本實用新型再進一步的方案:所述增壓器通過導線與控制面板連接。
與現有技術相比,本實用新型的有益效果是:
本實用新型裝置通過水箱蓋向水箱中加水,通過加藥口添加藥劑,通過控制面板啟動電機帶動攪拌軸對藥劑進行攪拌均勻,通過增壓器增加攪拌箱體內的壓力,打開手動開關藥劑溶液通過噴桿從噴頭噴出。
附圖說明
圖1為移動式園林噴霧裝置的結構示意圖。

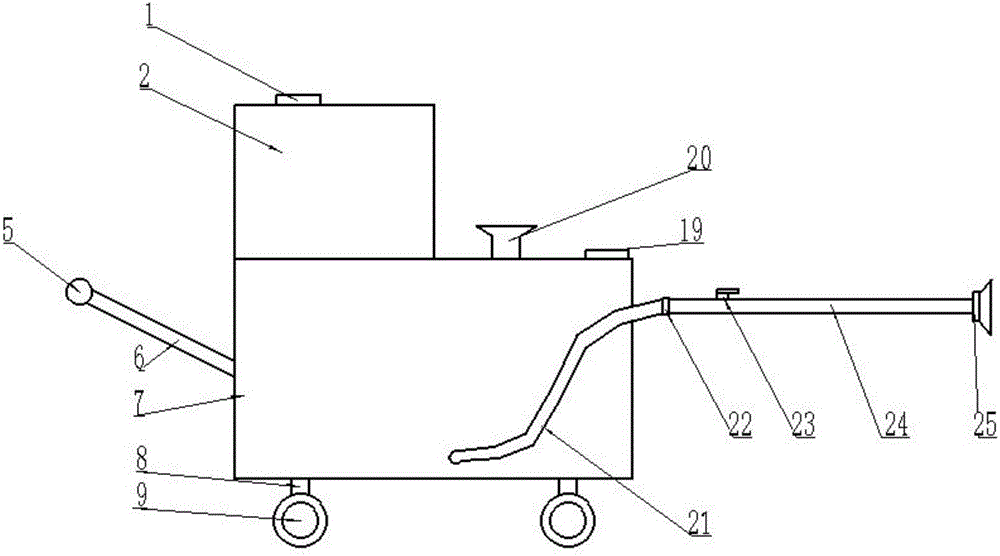

圖2為移動式園林噴霧裝置主視圖。
圖3為移動式園林噴霧裝置中傳動箱的結構示意圖。
圖中:1-水箱蓋,2-水箱,3-導水管,4-第一電子閥,5-推柄,6-推桿,7-箱體,8-車輪支架,9-車輪,10-攪拌箱體,11-攪拌支架,12-葉片,13-攪拌軸,14-增壓器,15-軸承,16-下藥管,17-第二電子閥,18-傳動箱,19-控制面板,20-加藥口,21-皮管,22-套筒,23-手動開關,24-噴桿,25-噴頭,26-第二傳動齒輪,27-第一傳動齒輪,28-傳動軸,29-電機。
具體實施方式
下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。
請參閱圖1-3,一種移動式園林噴霧裝置,包括箱體7和攪拌箱體10;所述箱體7包括水箱蓋1、水箱2、推柄5、推桿6、車輪支架8、車輪9、控制面板19、加藥口20、皮管21、套筒22、手動開關23、噴桿24和噴頭25;所述水箱2設置在箱體7上,采用焊接固定;所述水箱蓋1設置在水箱2上方,通過水箱蓋1向水箱2中加水;所述推桿6設置在箱體7左側上,采用焊接固定;所述推柄5設置在推桿6上,采用焊接固定;所述車輪支架8設置在箱體7下方,采用焊接固定;所述車輪9設置在車輪支架8上,采用固定連接;所述加藥口20設置在箱體7上,通過加藥口20添加藥劑;所述控制面板19設置在箱體7上方,采用固定連接,通過控制面板19控制裝置運轉;所述皮管21一端通過箱體7與攪拌箱體10設置在攪拌箱體10中,另一端設置在套筒22上;所述噴桿24一端設置在套筒22上,采用固定連接;所述手動開關23設置在噴桿24上,采用固定連接;所述噴頭25設置在噴桿24另一端,采用固定連接;所述攪拌箱體10包括導水管3、第一電子閥4、攪拌支架11、葉片12、攪拌軸13、增壓器14、軸承15、下藥管16、第二電子閥17、傳動箱18、第二傳動齒輪26、第一傳動齒輪27、傳動軸28和電機29;所述導水管3一端設置在水箱2中,另一端與攪拌箱體10連通;所述第一電子閥4設置在導水管3上,采用固定連接,通過導線與控制面板19連接;所述下藥管16一端設置在加藥口20下方,另一端與拌箱體10連通;所述第二電子閥17設置在下藥管16上,采用固定連接,通過導線與與控制面板19連接;所述傳動箱18設置在攪拌箱體10的上方,采用固定連接;所述電機29設置在傳動箱18內部,采用固定連接;所述傳動軸28設置在電機29上,采用固定連接;所述第一傳動齒輪27設置在傳動軸28上,采用固定連接;所述軸承15設置在攪拌箱體10上;所述攪拌軸13上端通過軸承15設置在傳動箱18中,下端設置在攪拌箱體10中;所述第二傳動齒輪26設置在攪拌軸13上,采用固定連接,第二傳動齒輪26與第一傳動齒輪27相互嚙合;所述增壓器14設置在攪拌箱體10內部,采用固定連接,通過導線與控制面板19連接;所述攪拌支架11設置在攪拌軸13上,采用焊接固定;所述葉片12設置在攪拌支架11上,采用固定連接,通過控制面板19啟動電機29帶動攪拌軸13對藥劑進行攪拌均勻,通過增壓器14增加攪拌箱體10內的壓力,打開手動開關23藥劑溶液通過噴桿24從噴頭25噴出。
上面對本專利的較佳實施方式作了詳細說明,但是本專利并不限于上述實施方式,在本領域的普通技術人員所具備的知識范圍內,還可以在不脫離本專利宗旨的前提下做出各種變化。
