本實用新型涉及園林景觀設備技術領域，具體為一種新型園林噴灑推車。

背景技術：

目前，噴霧器是園林綠化中使用頻繁的日常用具，現有的園林噴霧器多為背式的，攜帶不方便，工作過程中勞動強度大，工作效率低，由于我們國家人口老齡化越來越嚴重，青壯年勞動力越來越少，因此，我們提出一種新型園林噴灑推車。

技術實現要素：

本實用新型的目的在于提供一種新型園林噴灑推車，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型園林噴灑推車，包括噴灑器、連接管、箱體、水泵、抽水管、防護罩和滾輪，所述噴灑器一側設置有箱體，所述箱體一側設置有連接管以及設置在連接管一側的水泵，所述水泵一側設置有抽水管以及設置在抽水管一側的虹吸，所述虹吸一側設置有攪拌器以及設置在攪拌器一側的支撐桿，所述支撐桿一側設置有腳踏剎車以及設置在腳踏剎車一側的滾輪，所述滾輪一側設置有推把以及設置在推把一側的防護罩，所述防護罩一側設置有皮塞以及設置在皮塞一側的進料管。

優選的，所述噴灑器具體為五組，所述噴灑器為防腐蝕材料所制。

優選的，所述箱體四周設置有護殼。

優選的，所述推把與箱體通過焊接的方式固定連接。

優選的，所述噴灑器與水泵通過連接管連接。

與現有技術相比，本實用新型的有益效果是：該新型園林噴灑推車，移動方便，操作簡單，同時穩定性強，不易產生晃動，還設置有攪拌器，保證藥品噴灑時的均勻性，并且通過設置的防護罩很好的保護了工作人員的安全，避免誤吸入藥劑，發生意外。

附圖說明

圖1為本實用新型整體結構示意圖；

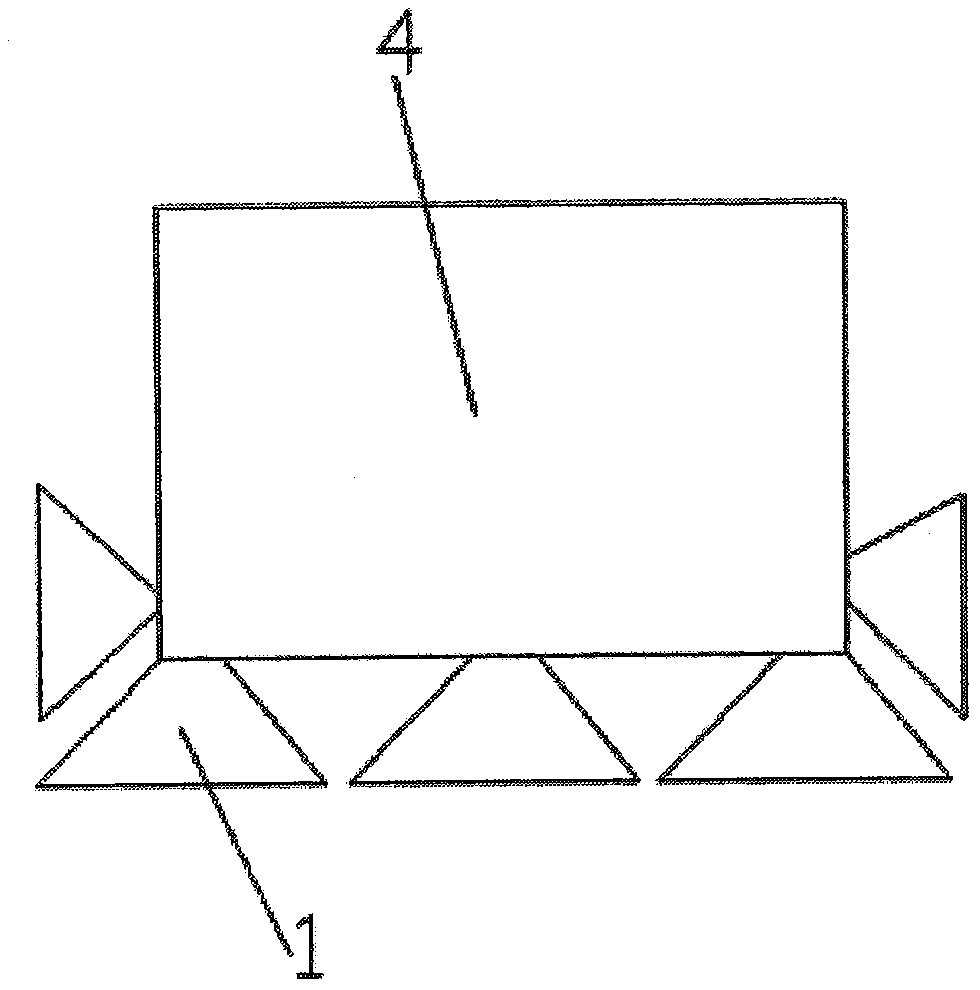

圖2為本實用新型正視結構示意圖；

圖中：1噴灑器、2連接管、3護殼、4箱體、5水泵、6抽水管、7皮塞、8防護罩、9進料管、10推把、11攪拌器、12腳踏剎車、13虹吸、14支撐桿、15滾輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種新型園林噴灑推車，包括噴灑器1、連接管2、箱體4、水泵5、抽水管6、防護罩8和滾輪15，所述噴灑器1一側設置有箱體4，所述箱體4一側設置有連接管2以及設置在連接管2一側的水泵5，所述水泵5一側設置有抽水管6以及設置在抽水管6一側的虹吸13，所述虹吸13一側設置有攪拌器11以及設置在攪拌器11一側的支撐桿14，所述支撐桿14一側設置有腳踏剎車12以及設置在腳踏剎車12一側的滾輪15，所述滾輪15一側設置有推把10以及設置在推把10一側的防護罩8，所述防護罩8一側設置有皮塞7以及設置在皮塞7一側的進料管9。

所述噴灑器1具體為五組，所述噴灑器1為防腐蝕材料所制，所述箱體4四周設置有護殼3，所述推把10與箱體4通過焊接的方式固定連接，所述噴灑器1與水泵5通過連接管2連接，該新型園林噴灑推車，移動方便，操作簡單，同時穩定性強，不易產生晃動，還設置有攪拌器，保證藥品噴灑時的均勻性，并且通過設置的防護罩很好的保護了工作人員的安全，避免誤吸入藥劑，發生意外。

工作原理：該新型園林噴灑推車，通過攪拌器11使得在噴灑時始終能夠保證藥品的均勻性，通過連接管2、水泵5和抽水管6將攪拌均勻的藥品輸送至噴灑器1，在抽水管6底部設置有虹吸13防止在噴灑中發生倒流。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
