本實用新型涉及一種打藥機，具體為一種可調節噴臂的打藥機，屬于農用機械領域。

背景技術：

打藥機適用于森林、苗圃、果園、茶園的病蟲害防治，棉花、小麥、水稻、玉米等大田作物及大面積草場的病蟲害防治，城市、郊區的園林花木、蔬菜園地和料大棚中植物的病蟲害防治，醫院、會議室、影劇院、體育場館、碼頭、車站、公交車、客運列車的衛生消毒，城市下水道及暖氣通道、地下室、防空洞和各種貨物倉庫的消毒殺菌處理。

由于消毒的地點不同，同一款打藥機不能同時滿足不同的工作地點，例如，在田間打藥時為了提高打藥的效率，往往會把打藥機的噴臂設計的長一些，這樣可以覆蓋更大的面積，而在一些公園、果園之中，由于空間的限制，打藥機的噴臂都不會設計的很長。為了設計一種能夠在多種工作區域中工作的打藥機，我們提出了一種可調節噴臂的打藥機。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種可調節噴臂的打藥機。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種可調節噴臂的打藥機，包括打藥機本體和噴臂架，所述打藥機本體包括車架、儲液桶、水泵和出液管，所述儲液桶和水泵固定在車架上，所述水泵連接出液管的一端，所述出液管的另一端固定在噴臂架上，所述噴臂架包括滑動支架和可旋轉支架，所述滑動支架下方鉸接撐桿，所述撐桿與可旋轉支架通過螺栓連接，所述可旋轉支架與滑動支架鉸接，所述可旋轉支架上設有噴臂，所述噴臂分成三段，位于中間位置的噴臂固定在噴臂架上，所述噴臂之間采用折疊伸縮管連接，位于兩端的噴臂頂部與噴臂架通過螺栓固定連接，所述噴臂上設有噴頭，所述噴頭連接供液管，所述供液管設置在噴臂內部，所述供液管與出液管連接。

進一步的，所述可旋轉支架上與撐桿連接處設有一排螺栓孔，所述撐桿可與其中任何一個螺栓孔通過螺栓連接。

進一步的，所述可旋轉支架兩側設有支架。

進一步的，所述滑動支架與車架滑動連接。

進一步的，所述車架上設有推把。

本實用新型所達到的有益效果是：本實用新型通過調節噴臂架的位置和噴臂的長短，可以讓打藥機適應各種地域的工作環境，滑動支架可以調節噴臂架的高低，因為可旋轉支架與滑動支架鉸接，所以可旋轉支架可以調節噴灑的方向，當在田地里打藥時，可以將噴臂拉直，并通過支架固定，就可以使噴灑的區域變大。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型的一種可調節噴臂的打藥機結構示意圖；

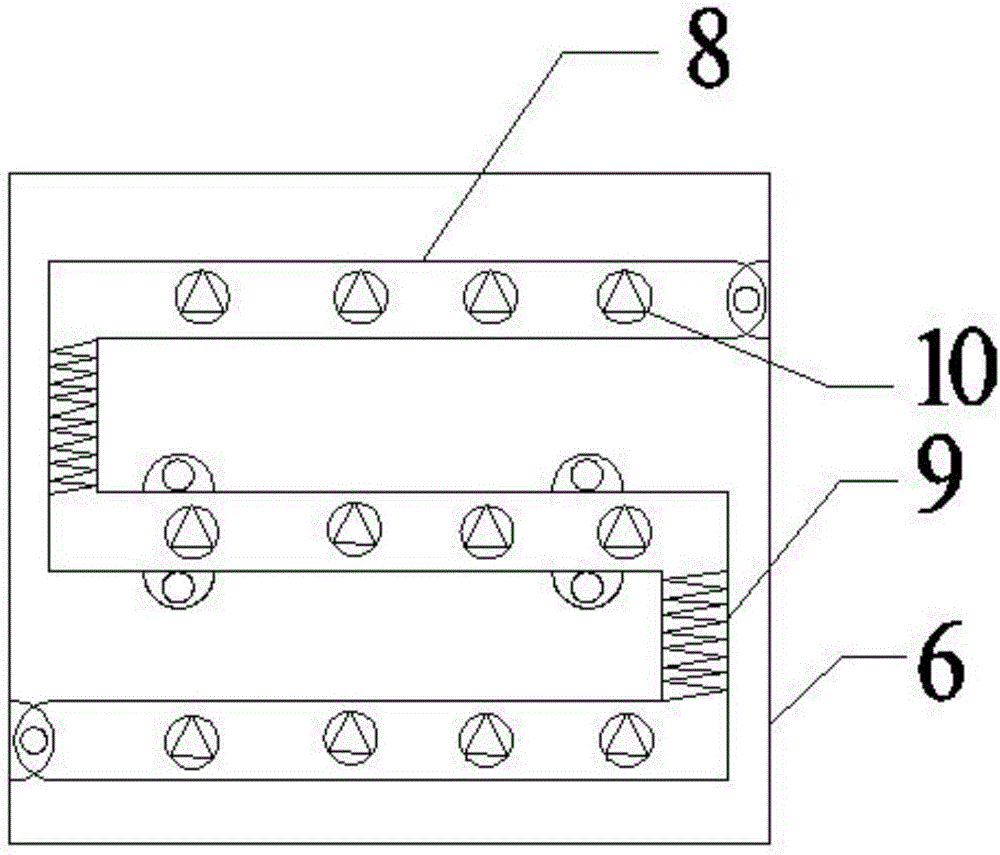

圖2是本實用新型的一種可調節噴臂的打藥機的可旋轉支架收縮示意圖；

圖3是本實用新型的一種可調節噴臂的打藥機的可旋轉支架拉直示意圖；

圖中：1、車架；2、儲液桶；3、水泵；4、出液管；5、滑動支架；6、可旋轉支架；7、撐桿；8、噴臂；9、折疊伸縮管；10、噴頭；11、螺栓孔；12、支架；13、推把。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1-3所示，一種可調節噴臂的打藥機，包括打藥機本體和噴臂架，所述打藥機本體包括車架1、儲液桶2、水泵3和出液管4，所述儲液桶2和水泵3固定在車架1上，所述水泵3連接出液管4的一端，所述出液管4的另一端固定在噴臂架上，所述噴臂架包括滑動支架5和可旋轉支架6，所述滑動支架5下方鉸接撐桿7，所述撐桿7與可旋轉支架6通過螺栓連接，所述可旋轉支架6與滑動支架5鉸接，所述可旋轉支架6上設有噴臂8，所述噴臂8分成三段，位于中間位置的噴臂8固定在噴臂架上，所述噴臂8之間采用折疊伸縮管9連接，位于兩端的噴臂8頂部與噴臂架通過螺栓固定連接，所述噴臂8上設有噴頭10，所述噴頭10連接供液管，所述供液管設置在噴臂8內部，所述供液管與出液管4連接。

所述可旋轉支架6上與撐桿7連接處設有一排螺栓孔11，所述撐桿7可與其中任何一個螺栓孔11通過螺栓連接，撐桿7通過和不同的螺栓孔11連接可以改變噴灑的方向，所述可旋轉支架6兩側設有支架12，支架12是用來支撐噴臂8的，所述滑動支架5與車架1滑動連接，可以改變噴臂8的高度，所述車架1上設有推把13，讓使用者方便操控打藥機。

需要說明的是，本實用新型一種可調節噴臂的打藥機工作流程為：本實用新型通過調節噴臂架的位置和噴臂8的長短，可以讓打藥機適應各種地域的工作環境，滑動支架5可以調節噴臂架的高低，因為可旋轉支架6與滑動支架5鉸接，所以可旋轉支架6可以調節噴灑的方向，當在田地里打藥時，可以將噴臂8拉直，并通過支架12固定，就可以使噴灑的區域變大。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
