本實用新型涉及殺蟲設備領域，具體為一種新型殺蟲劑噴霧器。

背景技術：

炎炎的夏季，有很多農民朋友們都要頂著驕陽給田里的莊稼噴灑殺蟲劑，為的只是能夠有個好收成，但是這樣艱苦的條件下工作，身體是吃不消的，而且現在的社會越來越提出節能環保，走可持續發展的道路理念，因此針對以上問題設計一種新型殺蟲劑噴霧器是十分必要的。

技術實現要素：

針對以上問題，本實用新型提供了一種新型殺蟲劑噴霧器，本實用新型整體設計能夠體現節能化、高效化與人性化，功能多樣，能夠減輕工作人員的勞動強度，還可以起到節能環保的作用，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型殺蟲劑噴霧器，包括筒體，筒體包括驅動層與藥液層，驅動層內設有第一驅動電機與第二驅動電機，第一驅動電機連接有泵體，泵體上設有進水管與出水管，進水管與藥液層相連接，出水管連接有霧化噴頭，筒體上設有支撐桿，支撐桿上連接有太陽能電池板，太陽能電池板上設有旋轉盤，旋轉盤上連接有帽體，太陽能電池板連接有蓄電池，蓄電池連接有逆變器，第二驅動電機連接有風輪，風輪上設有防護罩，第一驅動電機與第二驅動電機均與逆變器相連接。

作為本實用新型一種優選的技術方案，蓄電池與逆變器均安裝在驅動層內。

作為本實用新型一種優選的技術方案，霧化噴頭上設有調節閥。

作為本實用新型一種優選的技術方案，筒體上設有照明燈泡，照明燈泡與蓄電池電連接。

作為本實用新型一種優選的技術方案，防護罩采用網狀結構。

與現有技術相比，本實用新型的有益效果是：本實用新型通過筒體上設有的太陽能電池板將太陽能轉化為電能在蓄電池內進行存儲，然后通過逆變器將其轉化為可以利用的交流電供應給第一驅動電機與第二驅動電機使用，第一驅動電機帶動泵體工作將藥液層內的殺蟲劑吸入到霧化噴頭內進行噴灑，第二驅動電機帶動風輪轉動，可以為工作人員吹風納涼，太陽能電池板上連接有旋轉盤，旋轉盤上連接有帽體，工作人員可以帶著帽體，這樣就可以將太陽能電池板撐起，一方面可以利于太陽能電池板接收陽光的照射，另一方面太陽能電池板也可以起到為工作人員遮擋陽光的作用，本實用新型整體設計能夠體現節能化、高效化與人性化，功能多樣，能夠減輕工作人員的勞動強度，還可以起到節能環保的作用，整體設計簡潔實用，操作簡單，便與推廣。

附圖說明

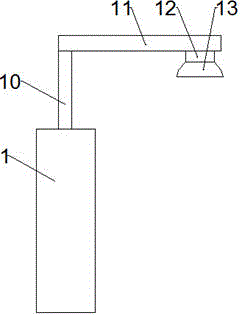

圖1為本實用新型整體結構主視圖；

圖2為本實用新型整體結構左視圖；

圖中：1-筒體；2-驅動層；3-藥液層；4-第一驅動電機；5-第二驅動電機；6-泵體；7-進水管；8-出水管；9-霧化噴頭；10-支撐桿；11-太陽能電池板；12-旋轉盤；13-帽體；14-蓄電池；15-逆變器；16-風輪；17-調節閥；18-照明燈泡；19-防護罩。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

請參閱圖1與圖2，一種新型殺蟲劑噴霧器，包括筒體1，筒體1包括驅動層2與藥液層3，驅動層2內設有第一驅動電機4與第二驅動電機5，第一驅動電機4連接有泵體6，泵體6上設有進水管7與出水管8，進水管7與藥液層3相連接，出水管8連接有霧化噴頭9，筒體1上設有支撐桿10，支撐桿10上連接有太陽能電池板11，太陽能電池板11上設有旋轉盤12，旋轉盤12上連接有帽體13，太陽能電池板11連接有蓄電池14，蓄電池14連接有逆變器15，第二驅動電機5連接有風輪16，風輪16上設有防護罩19，第一驅動電機4與第二驅動電機5均與逆變器15相連接；蓄電池14與逆變器15均安裝在驅動層2內；霧化噴頭9上設有調節閥17，便于調節流量；筒體1上設有照明燈泡18，照明燈泡18與蓄電池14電連接，起到照明使用；防護罩19采用網狀結構。

本實用新型通過筒體1上設有的太陽能電池板11將太陽能轉化為電能在蓄電池14內進行存儲，然后通過逆變器15將其轉化為可以利用的交流電供應給第一驅動電機4與第二驅動電機5使用，第一驅動電機4帶動泵體工作將藥液層3內的殺蟲劑吸入到霧化噴頭9內進行噴灑，第二驅動電機5帶動風輪16轉動，可以為工作人員吹風納涼，太陽能電池板11上連接有旋轉盤12，旋轉盤12上連接有帽體13，工作人員可以帶著帽體13，這樣就可以將太陽能電池板11撐起，一方面可以利于太陽能電池板11接收陽光的照射，另一方面太陽能電池板11也可以起到為工作人員遮擋陽光的作用。
