本實用新型涉及一種屋頂綠化種植裝置。

背景技術：

屋頂綠化主要是用植物材料來覆蓋平臺屋頂?shù)囊环N綠地形式，由于屋頂綠化與大地隔離，因此屋頂種植植物所需的水分完全依靠自然降水和澆灌。這樣就造成了大多數的屋頂花園都直接使用自來水澆灌。如任其按現狀運行，那么僅此一項所造成的生態負擔就不容小視。所以，急需解決屋頂綠化澆灌問題，無論是為了減少自然資源的浪費，還是通過降低運行成本來進一步推動城市綠化建設的發展，從而改善我們的生存環境，都具有重大的意義。

技術實現要素：

本實用新型要解決的技術問題是：為了解決在屋頂綠化中澆灌時水資源過度浪費的不足，本實用新型提供一種屋頂綠化種植裝置。

本實用新型解決其技術問題所采用的技術方案是：一種屋頂綠化種植裝置，位于屋頂，包括若干種植模塊，所述種植模塊包括保水種植本體，所述保水種植本體包括由上至下依次設置的種植層、過濾層和儲水支撐結構，所述過濾層與種植層之間具有保水層。

所述儲水支撐結構為拼接式的雨水收集模塊，且所述雨水收集模塊為注塑成型，所述儲水支撐結構下方具有不透水土工布。

所述過濾層包括礫石層和濾水框，濾水框位于礫石層下方，所述種植層包括砂土層。

所述砂土層上方具有枯葉層。

所述濾水框?yàn)閹в腥舾赏椎目蝮w或板體，所述儲水支撐結構支撐所述濾水框。

還包括容器，所述保水種植本體位于所述容器內。

所述容器內還設有澆灌設備和電氣控制柜，所述電氣控制柜控制所述澆灌設備。

所述保水種植本體還具有噴頭或滴管，所述噴頭或滴管與所述澆灌設備連通。

所述容器上方具有提手。

本實用新型的有益效果是，本實用新型的屋頂綠化種植裝置，可以過濾雨水并收集儲存，又能滿足種植植被的需求；增加了綠化率，降低了場地徑流系數；加強了屋面保溫效果，強化建筑物節能效果；對雨水有過濾凈化效果，降低了污染。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的屋頂綠化種植裝置一種實施例的結構示意圖。

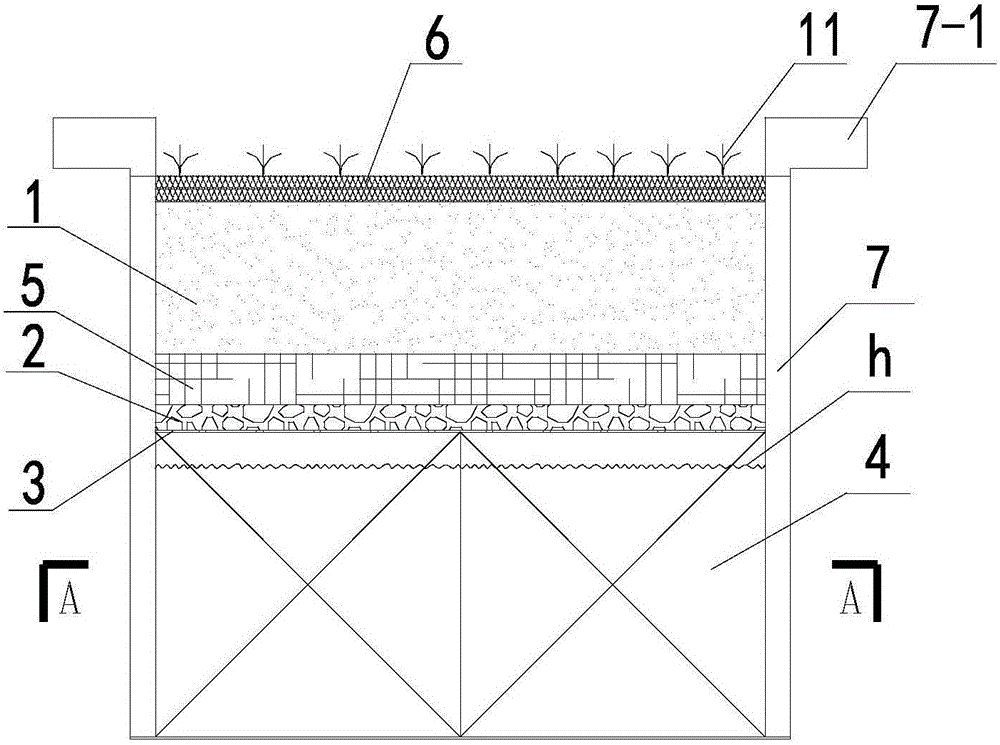

圖2是本實用新型的屋頂綠化種植裝置的種植模塊實施例1的結構示意圖。

圖3是圖2的A-A剖面示意圖。

圖4是本實用新型的屋頂綠化種植裝置中的雨水收集模塊的結構示意圖。

圖5是本實用新型的屋頂綠化種植裝置的種植模塊實施例2的結構示意圖。

圖6是圖5的B-B剖面示意圖。

圖7是本實用新型的屋頂綠化種植裝置中的隔板的結構示意圖。

圖8是本實用新型的屋頂綠化種植裝置中的另一種隔板的結構示意圖。

圖中1、砂土層，2、礫石層，3、濾水框，4、雨水收集模塊，5、保水層，6、枯葉層，7、容器，7-1、提手，8、澆灌設備，9、電氣控制柜，10、噴頭或滴管，11、植被，12、隔板，12-1、開口，h、液位線，100、屋頂，200、種植模塊。

具體實施方式

現在結合附圖對本實用新型作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

實施例1

如圖1-4所示，本實施例的一種屋頂綠化種植裝置，位于屋頂100，包括若干種植模塊200，所述種植模塊200包括保水種植本體，所述保水種植本體包括由上至下依次設置的種植層、過濾層和儲水支撐結構，所述儲水支撐結構為雨水收集模塊4，所述過濾層與種植層之間具有保水層5。

所述儲水支撐結構為拼接式的雨水收集模塊4，且所述雨水收集模塊4為注塑成型，所述儲水支撐結構下方具有不透水土工布。作為優選，為聚丙烯注塑成型。

所述過濾層包括礫石層2和濾水框3，濾水框3位于礫石層2下方，所述種植層包括砂土層1，砂土層1上方具有枯葉層6。

所述濾水框3為帶有若干通孔的框體或板體，類似于篩子，可以過濾較大的雜質。所述儲水支撐結構支撐所述濾水框3。所述保水層5采用吸水材料，用于保持水份。

為了便于移動和模塊化安裝、拆卸，還包括容器7，保水種植本體位于所述容器7內，容器7上方具有提手7-1。

實施例2

如圖5、圖6所示，本實施例與實施例1大致相同，不同之處在于，種植模塊200的容器7內還設有澆灌設備8和電氣控制柜9，所述電氣控制柜9控制所述澆灌設備8，且澆灌設備8與電氣控制柜9位于所述保水種植本體的同一側。所述保水種植本體還具有噴頭或滴管10，所述噴頭或滴管10與所述澆灌設備8連通。噴頭或滴管10露出于枯葉層6和砂土層1，對植被11噴灌。電氣控制柜9與保水種植本體之間通過隔板12隔離，如圖7和8所示，隔板12上可以開設若干開口12-1，保水種植本體內的雨水收集模塊4中的水可以流到隔板12外，又能使隔板12外的水流到雨水收集模塊4中，隔板12上還可以設置溢流口，防止水位過高而影響到電氣控制柜9。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
