本實用新型涉及魚用具技術領域，具體為一種含有微氣泡養魚裝置。

背景技術：

魚缸是一種裝活魚的水缸，缸體透明，多為玻璃質地，也可用來飼養熱帶魚或者金魚，從而起到觀賞作用，現有的魚缸結構簡單，經過幾天后，魚缸里的水會變渾濁，此時需要將魚缸里的水倒掉，再換上新鮮干凈的水，然而現有的魚缸基本上都由玻璃材料制成，其表面比較光滑，而人們將盛裝有水的魚缸搬起來，由于缸體表面比較光滑，同時由于盛裝有水的魚缸比較重，人們很容易不小心將魚缸打碎，且現有的魚缸增氧裝置在增氧時氣泡較大，對魚的飼養效果較差。

技術實現要素：

本實用新型的目的在于提供一種含有微氣泡養魚裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種含有微氣泡養魚裝置，包括外箱，所述外箱的頂端固定安裝有固定框架，所述固定框架的上表面和左右兩側均設有透明鋼化玻璃窗，所述固定框架的正面左右兩側均設有透明鋼化玻璃門，所述透明鋼化玻璃門通過鉸鏈與固定框架相連，所述透明鋼化玻璃門的內壁前側上下兩端均安裝有第一永磁鐵，所述固定框架的正面中心處上下兩端均設有第二永磁鐵，所述第一永磁鐵與第二永磁鐵磁性連接，所述固定框架的內部設有移動放置架，所述移動放置架通過滑軌與固定框架相連，所述移動放置架的內部設有魚缸，所述魚缸的內部左端設有微氣泡機，所述微氣泡機的左端配合連接有進水管，所述進水管貫穿魚缸，所述進水管的截面安裝有開關閥門。

優選的，所述透明鋼化玻璃窗的上表面左側設有下料口，所述下料口的頂端架設有振動下料裝置，所述振動下料裝置包括外殼，所述外殼的左端安裝有控制器，所述控制器的頂端設有時間繼電器，所述時間繼電器與控制器電性連接，所述外殼的外壁右側設有透明觀察板，所述外殼的內部中心處設有定位盤，所述定位盤通過連接桿與外殼相連，所述定位盤的內部活動連接有連接桿，所述連接桿的上下兩端分別設有激振器和振動底盤，所述激振器與控制器電性連接，所述振動底盤通過振動彈簧與定位盤相連，所述振動彈簧的外側設有保護套，所述振動底盤的內部設有下料孔，所述外殼的底端設有電動伸縮板，所述電動伸縮板與控制器電性連接。

優選的，所述外殼的頂端設有蓋板，所述蓋板通過活動件與外殼相連，所述蓋板的下表面設有活性炭板，所述活動炭板的外側設有密封膠墊，所述密封膠墊的外壁設有通孔。

優選的，所述魚缸的內壁頂端中心處固定安裝有插槽，所述插槽的內部活動連接有活動透明插板。

優選的，所述移動放置架的頂端左右兩側均安裝有把手。

與現有技術相比，本實用新型的有益效果是：該含有微氣泡養魚裝置，通過振動下料裝置、滑軌、移動放置架的配合，振動下料裝置可定時通過下料口向魚缸內散入魚食料，激振器帶動連接桿和振動底盤通過振動彈簧振動于定位盤上，使食料通過下料孔下落，避免傳統魚缸裝置中需要人工加料導致時間不準確食量不準確的狀況發生，移動放置架帶動魚缸通過滑軌滑出固定框架，方便清潔魚缸，微氣泡機使水與氧氣充分融合產生細小氣泡沖入魚缸內，提高對魚的飼養效果。

附圖說明

圖1為本實用新型結構示意圖；

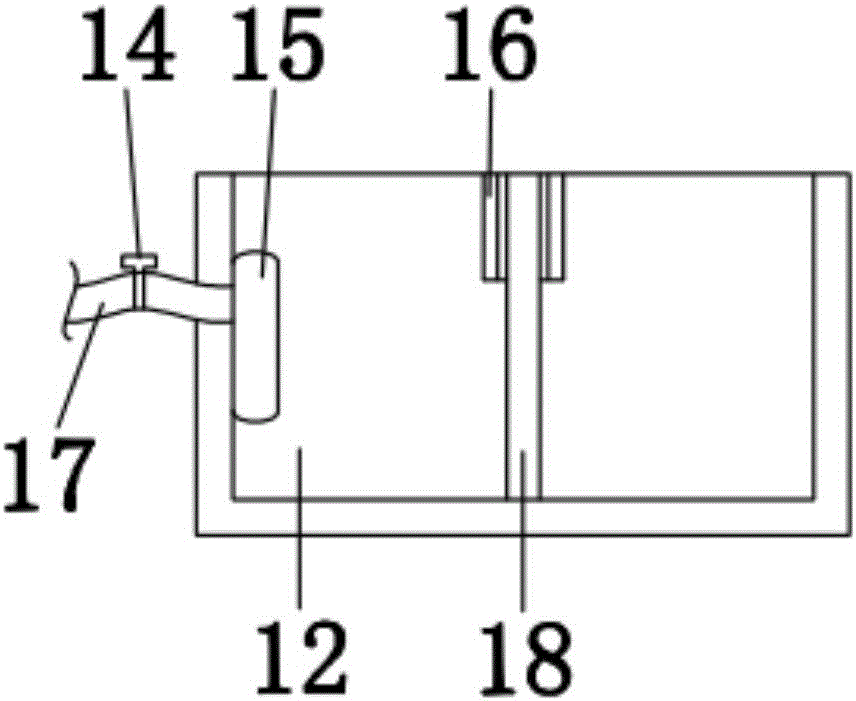

圖2為本實用新型的魚缸結構示意圖；

圖3為本實用新型的振動下料裝置結構示意圖；

圖4為本實用新型的原理框圖。

圖中：1、振動下料裝置，101、活動件，102、蓋板，103、活性炭板，104、通孔，105、密封膠墊，106、時間繼電器，107、控制器，108、定位盤，109、保護套，110、下料孔，111、電動伸縮板，112、振動底盤，113、外殼，114、透明觀察板，115、激振器，116、連接桿，117、振動彈簧，118、連接桿，2、下料口，3、把手，4、第一永磁鐵，5、透明鋼化玻璃門，6、滑軌，7、外箱，8、第二永磁鐵，9、透明鋼化玻璃窗，10、固定框架，11、鉸鏈，12、魚缸，13、移動放置架，14、開關閥門，15、微氣泡機，16、插槽，17、進水管，18、活動透明插板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種含有微氣泡養魚裝置，包括外箱7，所述外箱7的頂端固定安裝有固定框架10，所述固定框架10的上表面和左右兩側均設有透明鋼化玻璃窗9，所述透明鋼化玻璃窗9的上表面左側設有下料口2，所述下料口2的頂端架設有振動下料裝置1，通過設置振動下料裝置1可定時通過下料口2向魚缸12內散入魚食料，避免傳統魚缸裝置中需要人工加料導致時間不準確食量不準確的狀況發生，所述振動下料裝置1包括外殼113，所述外殼113的頂端設有蓋板102，所述蓋板102通過活動件101與外殼113相連，所述蓋板102的下表面設有活性炭板103，通過活性炭板103避免食料受潮，所述活動炭板103的外側設有密封膠墊105，所述密封膠墊105的外壁設有通孔104，所述外殼113的左端安裝有控制器107，所述控制器107的頂端設有時間繼電器106，所述時間繼電器106與控制器107電性連接，所述外殼113的外壁右側設有透明觀察板114，所述外殼113的內部中心處設有定位盤108，所述定位盤108通過連接桿116與外殼113相連，所述定位盤108的內部活動連接有連接桿118，所述連接桿118的上下兩端分別設有激振器115和振動底盤112，所述激振器115與控制器107電性連接，所述振動底盤112通過振動彈簧117與定位盤108相連，所述振動彈簧117的外側設有保護套109，所述振動底盤112的內部設有下料孔110，激振器115帶動連接桿118和振動底盤112通過振動彈簧117振動于定位盤108上，使食料通過下料孔110下落，所述外殼113的底端設有電動伸縮板111，所述電動伸縮板111與控制器107電性連接，所述固定框架10的正面左右兩側均設有透明鋼化玻璃門5，所述透明鋼化玻璃門5通過鉸鏈11與固定框架10相連，所述透明鋼化玻璃門5的內壁前側上下兩端均安裝有第一永磁鐵4，所述固定框架10的正面中心處上下兩端均設有第二永磁鐵8，所述第一永磁鐵4與第二永磁鐵8磁性連接，所述固定框架10的內部設有移動放置架13，所述移動放置架13通過滑軌6與固定框架10相連，移動放置架13帶動魚缸12通過滑軌6滑出固定框架10，方便清潔魚缸12，所述移動放置架13的頂端左右兩側均安裝有把手3，所述移動放置架13的內部設有魚缸12，所述魚缸12的內壁頂端中心處固定安裝有插槽16，所述插槽16的內部活動連接有活動透明插板18，所述魚缸12的內部左端設有微氣泡機15，通過設置微氣泡機15使水與氧氣充分融合產生細小氣泡，所述微氣泡機15的左端配合連接有進水管17，所述進水管17貫穿魚缸12，所述進水管17的截面安裝有開關閥門14。

振動下料裝置1可定時通過下料口2向魚缸12內散入魚食料，激振器115帶動連接桿118和振動底盤112通過振動彈簧117振動于定位盤108上，使食料通過下料孔110下落，移動放置架13帶動魚缸12通過滑軌6滑出固定框架10，方便清潔魚缸12，微氣泡機15使水與氧氣充分融合產生細小氣泡沖入魚缸12內。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
