本實用新型屬于農用機械技術領域，尤其涉及一種種子包衣機。

背景技術：

種子包衣是一種對種子進行保護的技術處理，一般分為人工包衣和機械包衣，傳統的種子包衣機存在以下幾個技術問題：1、傳統的種子包衣機結構設計復雜，制造成本高，且操作步驟繁瑣；2、現有技術只是通過將種子在攪拌桶內部進行單向旋轉，種子包衣效果不均勻；3、傳統的種子包衣機攪拌桶內設有導料機構，雖然方便了人們的使用，可是在實際應用中，種子容易殘留在攪拌桶內部，卸料不徹底，還需人工進行二次卸料，同時，對攪拌桶進行裝料時，由于攪拌桶結構固定，裝料也非常不便，給人們的工作帶來不便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種操作簡單，包衣均勻，裝料方便、卸料徹底的種子包衣機。

為解決上述問題，本實用新型所述的一種種子包衣機，包括支架、差速機、電動機、傳動軸、倒順開關、攪拌桶、支撐架，所述支架下方設有電動機，上方設有差速機，所述差速機通過傳動軸與攪拌桶連接，所述支架下方還設有支撐架，所述支架與支撐架通過銷軸可活動連接，所述支架與支撐架之間設有角度調節裝置，所述電動機通過導線連接倒順開關，且受控于倒順開關。

進一步，所述角度調節裝置包括固定板、銷子、弧形板，所述固定板設有與所述銷子適配的銷孔，所述弧形板均勻設有與所述銷孔孔徑相同的通孔，所述弧形板與所述支撐架上部固定連接，所述固定板一端與所述支架固定連接，另一端通過銷子與所述弧形板活動連接。

本實用新型與現有技術相比具有以下優點：

本實用新型攪拌桶可進行正反向轉動，種子包衣效果更均勻；裝卸料時，可通過角度調節裝置對攪拌桶進行角度調節，不僅裝料非常方便，并且可通過倒順開關對攪拌桶進行反向轉動卸料，卸料更徹底，結構簡單，操作方便。

附圖說明

圖1為本實用新型的側面結構示意圖。

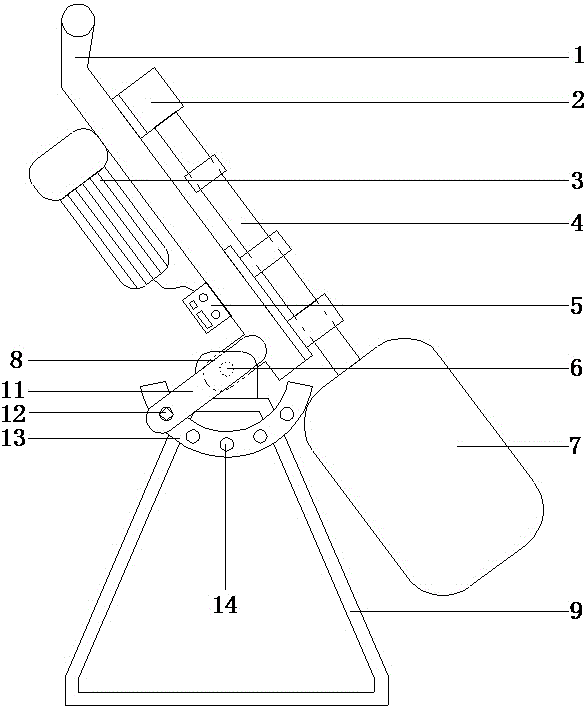

圖2為本實用新型卸料時的側面結構示意圖。

圖中：1、支架，2、差速機，3、電動機，4、傳動軸，5、倒順開關，6、銷軸，7、攪拌桶，8、角度調節裝置，9、支撐架，10、銷孔，11、固定板，12、銷子，13、弧形板，14、通孔。

具體實施方式

下面結合附圖說明對本實用新型做進一步說明。

如圖1、2所示的一種種子包衣機，包括支架1、差速機2、電動機3、傳動軸4、倒順開關5、攪拌桶7、支撐架9，支架1下方設有電動機3，上方設有差速機2，差速機2通過傳動軸4與攪拌桶7連接，支架1下方還設有支撐架9，支架1與支撐架9通過銷軸6可活動連接，支架1與支撐架9之間設有角度調節裝置8，電動機3通過導線連接倒順開關5，且受控于倒順開關5；角度調節裝置8包括固定板11、銷子12、弧形板13，固定板11設有與所述銷子12適配的銷孔10，弧形板13均勻設有與所述銷孔10孔徑相同的通孔14，所述弧形板13與所述支撐架9上部固定連接，固定板11一端與所述支架1固定連接，另一端通過銷子12與所述弧形板13活動連接。

本實用新型的工作過程如下：裝料時，拔出銷子12，通過銷軸6轉動支架1使攪拌桶7的出料口向上，當固定板11的銷孔10轉動至與弧形板13右側通孔14對應時，通過銷子12固定支架1，將種子及包衣劑加入攪拌桶7，同理，將攪拌桶7通過角度調節裝置8調節與地面平行，打開倒順開關5控制電動機3使攪拌桶7進行正反向轉動，種子攪拌效果更加均勻；攪拌完成后，調節角度調節裝置8使攪拌桶7出料口向下，控制倒順開關5使攪拌桶7進行反向轉動，種子在自身重力及攪拌桶7反向轉動的作用下將種子全部倒出，操作方便，卸料更徹底。
