本實用新型涉及魚缸領域，尤其涉及一種自動投食式魚缸。

背景技術：

現在人們的生活節奏越來越快，養一些觀賞魚能夠調節生活節奏，提高生活質量。但也正是因?yàn)槿藗兊纳罟?jié)奏越來越快，養觀賞魚經常會出現疏于管理的狀況，比如忘記給魚喂食、或者是投食過多，造成水體污染，嚴重的甚至出現觀賞魚被撐死的情況。 公開號為CN203735266U，名稱為能夠自動投食的魚缸的中國實用新型專利文獻提出：一種能夠自動投食的魚缸，包括缸體和自動投食器，自動投食器位于缸體上方；自動投食器包括電源、定時開關裝置、第一電機、第一減速機、絲桿、推板、主箱體和斜板；電源與定時開關裝置電連接，定時開關裝置與第一電機電連接；第一電機通過第一減速機與絲桿驅動連接，推板上設有螺紋孔，絲桿與螺紋孔適配連接；主箱體的頂壁上設有加食口，底壁上設有位于缸體上方的投食口；推板位于主箱體內，斜板的一端固定在主箱體的底壁上，另一端位于頂壁的下方。每隔一段設定的時間，定時開關裝置控制第一電機工作，帶動推板向前運動，使主箱體內的魚食沿斜板滑動，進而從投食口落入魚缸中，實現自動投食；該魚缸制造成本低，適合家庭使用。但這種技術也存在一定的問題，比如自動投食器部分的結構比較復雜，機械部分較多，易出現問題等等。

技術實現要素：

為了克服現有技術的不足，本實用新型提出一種自動投食式魚缸,包括魚缸本體1，所述魚缸本體1的內部上側設置有自動投食裝置2，所述魚缸本體1的外側上部設置有與自動投食裝置2通過控制線3相連接的控制面板4，所述自動投食裝置2包括內部中空的投食腔5，所述投食腔5內設置有撥料扇6，所述撥料扇6將投食腔6分隔成右側的儲料腔7和左側的投料腔8，所述撥料扇6沿其旋轉軸心均勻分布有矩形的扇片，所述投料腔8下部設置有進料腔9，進料腔9底部設置有進料片10。

本技術方案可以優化成，所述進料片10通過驅動電機控制開閉，所述驅動電機通過控制線3與控制面板4相連接。

也可以進一步優化成，所述撥料扇6通過旋轉電機控制其旋轉，所述旋轉電機通過控制線3與控制面板4相連接。

與現有技術相比，本實用新型采用的結構簡單、可靠、安全性高，穩定性強，使用方便，投食量準確，好控制。

附圖說明

圖1為本實用新型結構示意圖；

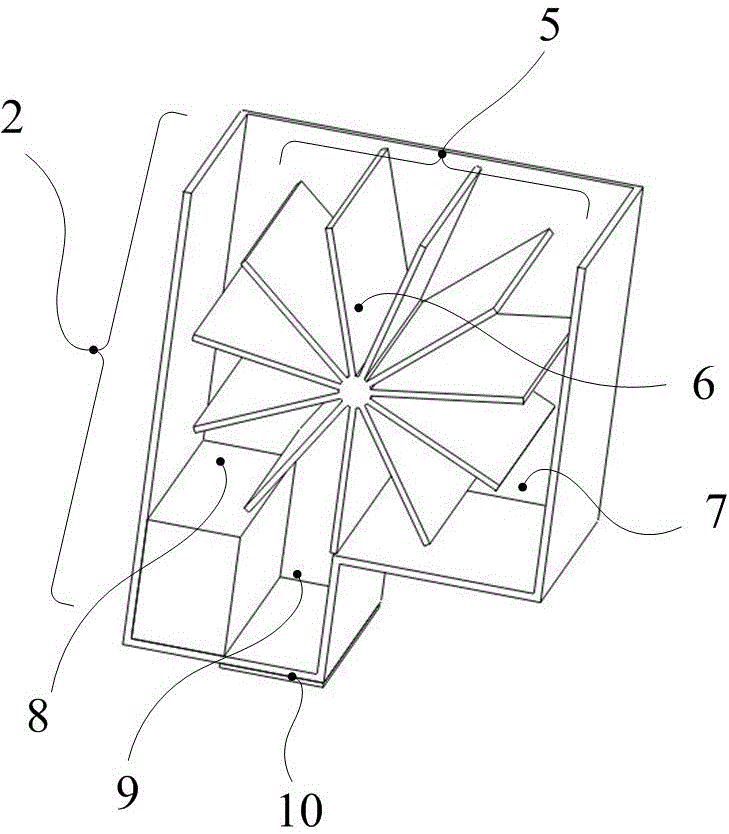

圖2為本實用新型自動投食裝置的結構示意圖;

其中：1、魚缸本體；2、自動投食裝置；3、控制線；4、控制面板；5、投食腔；6、撥料扇；7、儲料腔；8、投料腔；9、進料腔；10、進料片。

具體實施方式

具體實施例：

下面結合圖1及圖2對本技術方案進行詳細說明：

本實用新型提出一種自動投食式魚缸,包括魚缸本體1，所述魚缸本體1的內部上側設置有自動投食裝置2，所述魚缸本體1的外側上部設置有與自動投食裝置2通過控制線3相連接的控制面板4，所述自動投食裝置2包括內部中空的投食腔5，所述投食腔5內設置有撥料扇6，所述撥料扇6將投食腔6分隔成右側的儲料腔7和左側的投料腔8，所述撥料扇6沿其旋轉軸心均勻分布有矩形的扇片，所述投料腔8下部設置有進料腔9，進料腔9底部設置有進料片10。所述進料片10通過驅動電機控制開閉，所述驅動電機通過控制線3與控制面板4相連接。所述撥料扇6通過旋轉電機控制其旋轉，所述旋轉電機通過控制線3與控制面板4相連接。

使用過程：將該產品安裝好，在儲料腔7中放入魚食，使魚食的高度超過撥料扇6的旋轉軸心，在控制面板4中輸入一次投放的魚食量和投入時間。啟動自動投食裝置2，根據設定好的投放魚食量，控制面板4驅動撥料扇6旋轉一定的角度，使該量的魚食被撥料扇6撥到進料腔9內，到達投入時間后，控制面板4控制進料片10打開，對觀賞魚進入投食。當魚食的高度低于撥料扇6的旋轉軸心時，在控制面板4中設置每次撥料扇6旋轉的角度要比上一次的大一定的量，以補充儲料腔7內魚食在每次投放后的高度下降而引起的每次撥料量的下降。

以上內容是結合具體的優選實施方式對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型總體構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
