本實用新型涉及一種交叉節點，尤其涉及一種用于張弦桁架撐桿與雙拉索交叉節點，屬于鋼結構領域。

背景技術：

張弦桁架結構是將上弦剛性受壓構件通過撐桿與下弦拉索組合在一起形成自平衡受力體系，是一種大跨度預應力空間結構體系。通過拉索預應力作用，降低鋼結構內力峰值。當鋼結構內力較大時，會采用雙拉索。在張弦桁架中，下弦的預應力拉索難與豎向撐桿有效的連接并緊固，致使拉索容易偏心，增加滑動摩擦力，預應力損失較大，緊固件受力屈曲，并最終導致預應力施工完成后拉索、撐桿的實際內力大小及分布與設計不符，這將對整個結構的力學性能產生不利影響。稍有不慎，就會造成撐桿傾斜、預應力松弛等問題。

中國專利201320035575.8 ，公開一種可調角度的連續索交叉節點，在兩個方向拉索的相交處起到連接作用，該節點可調整滿足兩個方向的拉索形成任意角度。包括四層圓形夾板、螺栓。將夾板做成圓形可以在夾板旋轉角度時保持索桿節點的美觀性。夾板共分4層，第一、二層夾板通過螺栓夾緊內層索，第三、四層夾板通過螺栓夾緊外層索。第二層夾板設置了帶齒圓凹槽、第三層夾板設置了帶齒凸起，兩者可以鑲嵌從而起到調節角度和節點抗拔的作用。此結構相對復雜，而且使用性能相對較弱。

技術實現要素：

本實用新型主要是解決現有技術中存在的不足，提供一種結構緊湊合理，便于現場施工安裝，操作性能出色的用于張弦桁架撐桿與雙拉索交叉節點。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種用于張弦桁架撐桿與雙拉索交叉節點，包括可調夾板組件，所述的可調夾板組件的上方設有撐桿，所述的可調夾板組件中設有二根相間隔分布的拉索。

作為優選，所述的可調夾板組件包括上夾板與下夾板，所述的上夾板與下夾板通過螺栓固定，所述的上夾板與下夾板固定形成拉索孔，所述的拉索通過拉索孔相活動套接，所述的上夾板的上部與撐桿間設有十字加勁板架，所述的撐桿的底端套有與十字加勁板架相固定的端板。

作為優選，所述的十字加勁板架的橫截面呈梯形狀，所述的端板的邊緣延伸出十字加勁板架，所述的撐桿與十字加勁板架呈同軸線分布。

優點：

1. 結構使用安全。采用此節點，能保證下弦的預應力雙拉索與豎向撐桿有效的連接并緊固，有效減小預應力損失，使施工完成后拉索、撐桿的實際內力大小滿足設計要求。

2. 施工精度高。采用此節點，使雙拉索與豎向撐桿有效緊固，防止雙拉索的偏心、移位，有效保證預應力精度。

3. 施工成本低。此節點的雙夾板構造簡單、便于安裝，可避免施工現場反復調整索力的時間、人力資源，大大降低了施工成本。

本實用新型提供用于張弦桁架撐桿與雙拉索交叉節點，結構緊湊，施工成本低，施工安裝方便，增加鋼結構安全性。

附圖說明

圖1是本實用新型的立體結構示意圖；

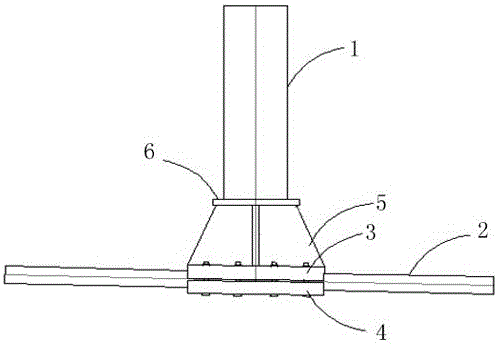

圖2是本實用新型的側視結構示意圖。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例1：如圖1和圖2所示，一種用于張弦桁架撐桿與雙拉索交叉節點，包括可調夾板組件，所述的可調夾板組件的上方設有撐桿1，所述的可調夾板組件中設有二根相間隔分布的拉索2。

所述的可調夾板組件包括上夾板3與下夾板4，所述的上夾板3與下夾板4通過螺栓固定，所述的上夾板3與下夾板4固定形成拉索孔，所述的拉索2通過拉索孔相活動套接，所述的上夾板3的上部與撐桿1間設有十字加勁板架5，所述的撐桿1的底端套有與十字加勁板架5相固定的端板6。

所述的十字加勁板架5的橫截面呈梯形狀，所述的端板6的邊緣延伸出十字加勁板架5，所述的撐桿1與十字加勁板架5呈同軸線分布。
