本實用新型涉及一種播種裝置,尤其是一種用于大蔥播種的籽瓜集條裝置。
背景技術:
隨著農業機械化程度的不斷提高,籽瓜類作物的回收工作基本實現全程機械化,主要體現在:集條、撿拾、破碎和籽汁分離等步驟。集條作業對后續的撿拾起到至關重要的作用,目前的集條裝置都是采取螺旋葉片進行集條,螺旋葉片集條存在最大的問題是:在集條過程會出現籽瓜破損現象,主要是螺旋葉片轉動時將籽瓜誤破損,一般集條后并不能及時撿拾,所以集條過程中應當盡量避免破損現象的發生。
因此,一種結構簡單,工作故障率低,集條不破瓜的籽瓜集條裝置被提出。
技術實現要素:
本實用新型的目的是提供一種結構簡單,工作故障率低,集條不破瓜的籽瓜集條裝置。
本實用新型包括機架(5),其特征在于:機架(5)上至少設有集條機構和行走輪(7)所述集條機構包含集條輥(6),集條輥(6)為截面呈多邊形的柱狀體,所述集條輥(6)與行走方向的夾角為α,α=15~85°,所述行走輪(7)與機架(5)之間設有升降機構,所述升降機構驅動行走輪(7)上下升降。
上述升降機構至少包含螺桿(20)和套管(19),所述套管(19)固定在機架(5)上,螺桿(20)設置在套管(19)內,且螺桿(20)和套管(19)之間螺紋連接,轉動螺桿(20),套管(19)在螺桿(20)上移動。
實際使用時:通過升降機構,調整機架(5)的高度,可以快速調整離地間隙,適應不同地塊的需要。
具體鏈接如下,螺桿(20)的一端設有錐形齒輪B(18),還設有錐形齒輪A(17),錐形齒輪A(17)和錐形齒輪B(18)嚙合,錐形齒輪A(17)上設有手搖柄(8),轉動手搖柄(8)驅動錐形齒輪A(17)轉動,并驅動錐形齒輪B(18)轉動,實現機架(5)升降。
作為改進,集條輥(6)的一端設有分禾器(3),所述分禾器(3)呈“>”狀,且一邊與機架(5)固定,另一邊為自由端。
上述分禾器(3)與機架(5)的一端鉸接,且能繞鉸接點轉動,分禾器(3)與機架(5)之間設有伸縮連接桿(4)。
實際使用時:集條輥(6)的的兩端部設有轉軸,為了防止卷繞瓜秧,在其前方設有分禾器(3),可以有效防止端部卷繞瓜秧,并且分禾器(3)和機架(5)之間設有可以伸縮的伸縮連接桿(4),可以調節分禾器(3)前部的離地距離,防止分禾器(3)插入地里,造成損壞。
上述集條輥(6)為邊長為10~20cm的三棱柱、四棱柱或五棱柱。
上述邊長10~20cm是指截面多邊形的邊長。
作為改進,設有打秧機構,打秧機構設在集條輥(6)的行徑方向的前方,所述打秧機構包含打秧軸(2)和設置在打秧軸(2)上的打秧齒(1),所述打秧齒(1)沿打秧軸(2)徑向向外延伸。
上述打秧齒(1)為軟質和/或硬質材料制成。
作為改進,設有驅動裝置,所述驅動裝置為電動機、柴油機、汽油機或牽引車動力的至少一種,所述牽引車動力包含動力輸入軸(11)和齒輪箱(10)。
作為改進,設有兩組集條機構,且分別設在機架(5)的兩側。
實際使用時:可以將機架(5)設在作業車的后方,也可以將機架(5)固定在作業車前部,具體工作時,驅動裝置驅動集條輥(6)轉動,集條輥(6)貼近地面,集條輥(6)在驅動裝置驅動下,旋轉將地里的籽瓜向一側驅趕,實現籽瓜集條,整個過程不會有利刃將籽瓜破損,并且不會造成瓜秧卷繞在集條輥(6)上,避免工作負荷過重。
此外,集條輥(6)的前進方向設有打秧機構,可以有效防止瓜秧子對整機造成的工作負荷。
與現有技術相比,本實用新型結構簡單,工作故障率低,集條不破瓜等特點。
附圖說明
圖1是本實用新型俯視結構示意圖。

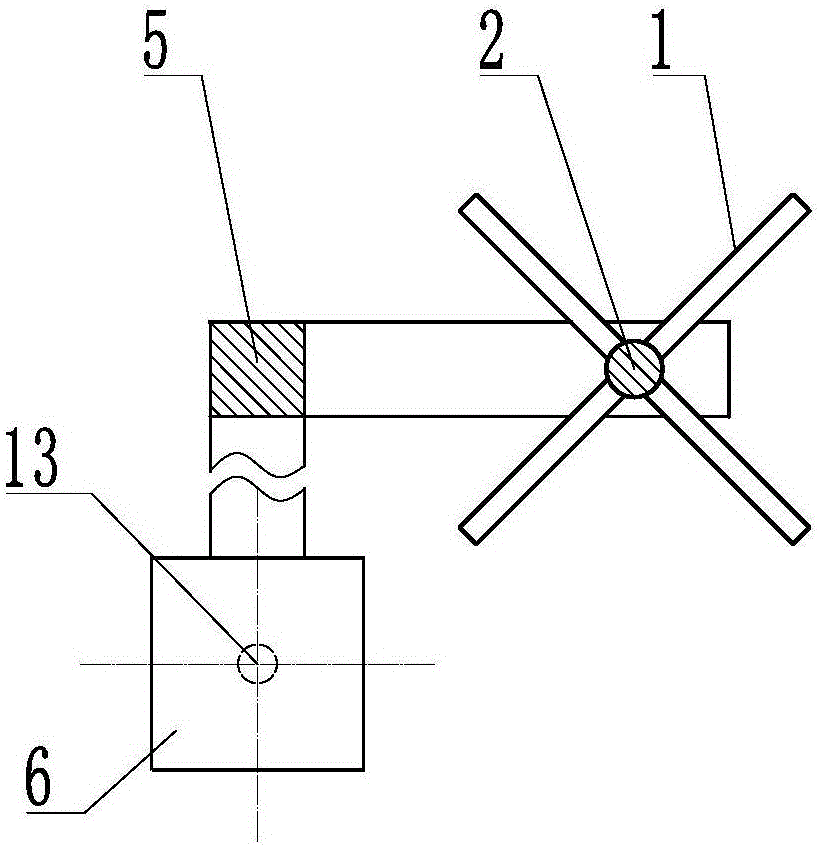

圖2是圖1中A-A方向結構示意圖。
圖3是分禾器的結構示意圖。
圖4是伸縮連接桿的結構示意圖。
圖5是圖1中A部分結構示意圖。
圖6是本實用新型實施例2的結構示意圖。
圖中所示:1是打秧齒,2是打秧軸,3是分禾器,4是伸縮連接桿,5是機架,6是集條輥,7是行走輪,8是手搖柄,10是齒輪箱,11是動力輸入軸,12是懸掛架,13是集條輥軸,14是鉸接,15是調節套,16是絲桿,17是錐形齒輪A,18是錐形齒輪B,19是套管,20是螺桿。
具體實施方式
實施例1:參照圖1~5,為本實用新型實施例1的結構示意圖,一種籽瓜集條裝置,包括機架5,其特征在于:機架5上至少設有集條機構和行走輪7所述集條機構包含集條輥6,集條輥6為截面呈多邊形的柱狀體,所述集條輥6與行走方向的夾角為α,α=15~85°,所述行走輪7與機架5之間設有升降機構,所述升降機構驅動行走輪7上下升降。
上述升降機構至少包含錐形齒輪B18、螺桿20和套管19,所述套管19固定在機架5上,螺桿20設置在錐形齒輪B18上,且設置在套管19內,螺桿20和套管19之間螺紋連接,轉動螺桿20,套管19在螺桿20上移動。
實際使用時:通過升降機構,調整機架5的高度,可以快速調整離地間隙,適應不同地塊的需要。
作為改進,集條輥6的一端設有分禾器3,所述分禾器3呈“>”狀,且一邊與機架5固定,另一邊為自由端。
上述分禾器3與機架5的一端鉸接,且能繞鉸接點轉動,分禾器3與機架5之間設有伸縮連接桿4。
實際使用時:集條輥6的的兩端部設有轉軸,為了防止卷繞瓜秧,在其前方設有分禾器3,可以有效防止端部卷繞瓜秧,并且分禾器3和機架5之間設有可以伸縮的伸縮連接桿4,可以調節分禾器3前部的離地距離,防止分禾器3插入地里,造成損壞。
上述集條輥6為邊長為10~20cm的三棱柱、四棱柱或五棱柱。
上述邊長10~20cm是指截面多邊形的邊長。
作為改進,設有打秧機構,打秧機構設在集條輥6的行徑方向的前方,所述打秧機構包含打秧軸2和設置在打秧軸2上的打秧齒1,所述打秧齒1沿打秧軸2徑向向外延伸。
上述打秧齒1為軟質和/或硬質材料制成。
作為改進,設有驅動裝置,所述驅動裝置為電動機、柴油機、汽油機或牽引車動力的至少一種,所述牽引車動力包含動力輸入軸11和齒輪箱10。
實際使用時:可以將機架5設在作業車的后方,也可以將機架5固定在作業車前部,具體工作時,驅動裝置驅動集條輥6轉動,集條輥6貼近地面,集條輥6在驅動裝置驅動下,旋轉將地里的籽瓜向一側驅趕,實現籽瓜集條,整個過程不會有利刃將籽瓜破損,并且不會造成瓜秧卷繞在集條輥6上,避免工作負荷過重。
實施例2:參照圖6,為本實用新型實施例2的結構示意圖,與實施例1相比,本實施例的不同之處在于:設有兩組集條機構,且分別設在機架5的兩側。
