本實用新型涉及灌溉裝置相關設備技術領域，具體為一種園林用灌溉裝置。

背景技術：

當前，隨著現代化的發展，城市建設中的園林綠化受到極大的重視。在日常生活中，園林工人在給花草澆水時，需要拖著澆水器四處走動進行澆水，然而，現有的澆水器的噴頭大多樣式固定，給草坪澆水的噴頭一般為開放狀以便增加澆水范圍，而給灌木澆水的一般為桿狀，以便伸入灌木中進行澆水，這樣讓園林工人在澆水時需要更換噴水器或者噴頭，增加了工作時間，降低了工作效率。為此我們提出一種園林用灌溉裝置用于解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種園林用灌溉裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種園林用灌溉裝置，包括儲水箱、水泵和噴頭，所述儲水箱上端設有水泵，所述水泵出水口連接軟水管，所述軟水管的另一端連接把手，所述把手上設有澆水開關，且把手遠離軟水管的一端連接硬水管的一端，所述硬水管的另一端連接噴桿；

所述噴桿為長方體狀，且噴桿上設有第一凹槽，所述第一凹槽下側壁上設有彈簧，所述彈簧上端連接限位塊，所述噴桿上套接有套管，所述套管內上側壁上設有第二凹槽，所述第二凹槽上側壁上設有空槽，所述空槽內設有按壓桿，所述按壓桿上端設有按鈕，且按壓桿外部設有復位彈簧，所述復位彈簧上端與按鈕下表面連接，且復位彈簧下端與空槽中部的凸起的上表面連接，所述噴桿上端設有十字分水管，所述十字分水管頂端設有十字連接塊，所述十字連接塊四個面均鉸接有活動桿，所述活動桿內設有第三凹槽，所述第三凹槽內設有噴水管，所述噴水管與十字形分水管連接，所述噴水管下端設有小型噴頭，所述小型噴頭貫穿第三凹槽，所述噴水管上端設有固定半環，所述活動桿左右兩端均設有凸塊，所述凸塊中部設有銷軸，所述活動桿通過連接桿與套管活動連接，所述連接桿與活動桿連接的一端設有分叉支桿，且每個分叉支桿的頂端均設有圓孔，所述圓孔套接在銷軸上，且連接桿遠離圓孔的一端鉸接套管。

優選的，所述第一凹槽有兩個，分別位于噴桿上下兩端，且第一凹槽的截面面積與第二凹槽的截面面積相等。

優選的，所述限位塊的截面為直角梯形，且限位塊的突出高度與第二凹槽的上下高度相等，所述第二凹槽有兩個，且兩個第二凹槽對稱設置在套管內。

優選的，每個所述活動桿上等間距設有10-12個小型噴頭，且每個所述活動桿上等間距設有3-5個固定半環。

與現有技術相比，本實用新型的有益效果是：本實用新型結構在噴桿上設置有活動桿和套管，將套管與活動桿通過連接桿連接，實現了活動桿在噴桿上可炸開和收起，活動桿上設有小型噴頭，在噴桿上下端設有兩個第一凹槽，凹槽內設有限位塊，在套管內設有第二凹槽，可以將活動管固定在收起或炸開的狀態，當活動桿炸開時，可進行為草坪澆水的工作，當活動桿收起時，可進行灌木澆水的工作，省去了園林工人在澆灌不同植被地段的時候需要更換噴頭或者噴水器的工作，提高了工作效率；而在第二凹槽內設有空槽，空槽內設有按壓桿，當活動桿需要炸開或收起時，通過按鈕將按壓桿按下，將限位塊推入第一凹槽內，使得套桿得以移動，從而使活動桿狀態改變，由于限位塊下面設有彈簧，在套管移動后限位塊可回復原位，很好的解決了現有技術的不足之處。

附圖說明

圖1為本實用新型結構示意圖；

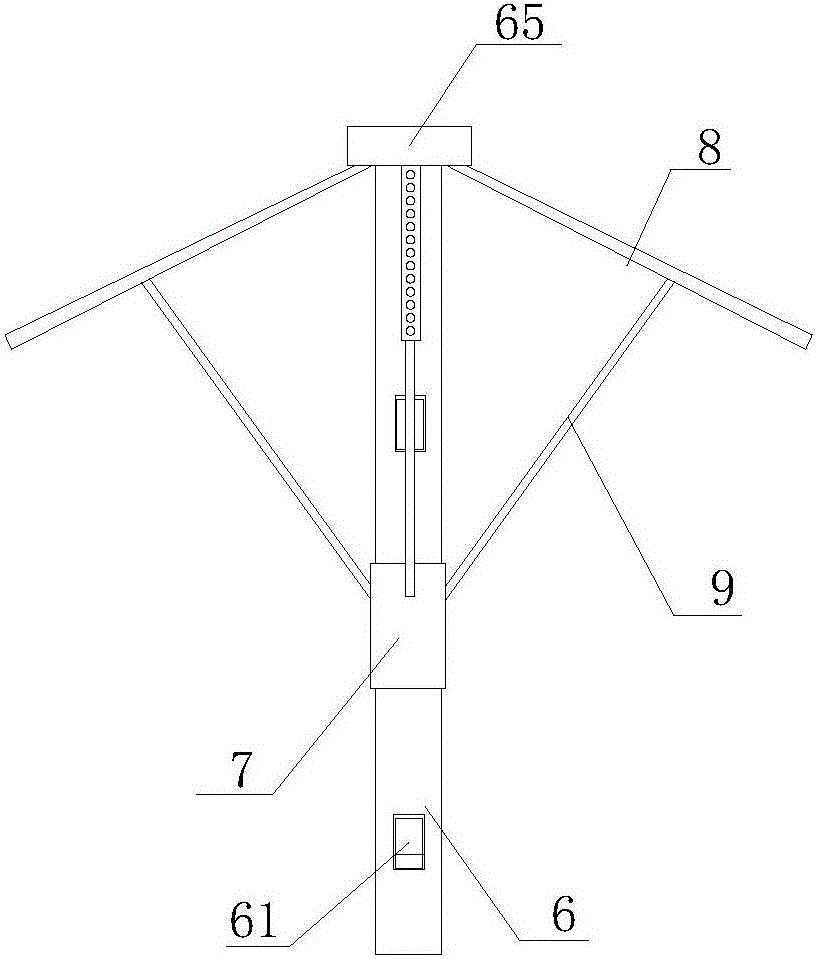

圖2為本實用新型噴桿結構示意圖；

圖3為本實用新型噴桿結構局部剖面示意圖；

圖4為本實用新型套管結構局部剖面示意圖；

圖5為本實用新型噴桿結構頂端剖面示意圖；

圖6為本實用新型活動桿結構剖面示意圖；

圖7為本實用新型連接桿結構局部剖面示意圖。

圖中：1儲水箱、2水泵、3軟水管、4把手、41澆水開關、5硬水管、6噴桿、61第一凹槽、62彈簧、63限位塊、64十字分水管、65十字連接塊、7套管、71第二凹槽、72空槽、73按壓桿、74按鈕、75復位彈簧、76凸起、8活動桿、81第三凹槽、82噴水管、821小型噴頭、83固定半環、84凸塊、841銷軸、9連接桿、91圓孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-7，本實用新型提供一種技術方案：一種園林用灌溉裝置，包括儲水箱1、水泵2和噴頭6，儲水箱1上端設有水泵2，水泵2出水口連接軟水管3，軟水管3的另一端連接把手4，把手4上設有澆水開關41，且把手4遠離軟水管3的一端連接硬水管5的一端，硬水管5的另一端連接噴桿6；

噴桿6為長方體狀，且噴桿6上設有第一凹槽61，第一凹槽61有兩個，分別位于噴桿6上下兩端，第一凹槽61下側壁上設有彈簧62，彈簧62上端連接限位塊63，限位塊63的截面為直角梯形，噴桿6上套接有套管7，套管7內上側壁上設有第二凹槽71，第二凹槽71有兩個，且兩個第二凹槽71對稱設置在套管7內，第一凹槽61的截面面積與第二凹槽71的截面面積相等，且限位塊63的突出高度與第二凹槽71的上下高度相等，第二凹槽71上側壁上設有空槽72，空槽72內設有按壓桿73，按壓桿73上端設有按鈕74，且按壓桿73外部設有復位彈簧75，復位彈簧75上端與按鈕74下表面連接，且復位彈簧75下端與空槽72中部的凸起76的上表面連接，噴桿6上端設有十字分水管64，十字分水管64頂端設有十字連接塊65，十字連接塊65四個面均鉸接有活動桿8，活動桿8內設有第三凹槽81，第三凹槽81內設有噴水管82，噴水管82與十字形分水管64連接，噴水管82下端設有小型噴頭821，每個活動桿8上等間距設有10-12個小型噴頭821，小型噴頭821貫穿第三凹槽81，噴水管82上端設有固定半環83，且每個活動桿8上等間距設有3-5個固定半環83，活動桿8左右兩端均設有凸塊84，凸塊84中部設有銷軸841，活動桿8通過連接桿9與套管7活動連接，連接桿9與活動桿8連接的一端設有分叉支桿，且每個分叉支桿的頂端均設有圓孔91，圓孔91套接在銷軸841上，且連接桿9遠離圓孔91的一端鉸接套管7。

本裝置在噴桿6上設置有活動桿8和套管7，將套管7與活動桿8通過連接桿9連接，實現了活動桿8在噴桿6上可炸開和收起，活動桿8上設有小型噴頭821，在噴桿6上下端設有兩個第一凹槽61，凹槽內設有限位塊63，在套管7內設有第二凹槽71，可以將活動桿8固定在收起或炸開的狀態，當活動桿8炸開時，可進行為草坪澆水的工作，當活動桿8收起時，可進行灌木澆水的工作，省去了園林工人在澆灌不同植被地段的時候需要更換噴頭或者噴水器的工作，提高了工作效率。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
