本實用新型涉及蠶豆播種裝置的技術領域，具體為一種蠶豆覆土鋪膜播種裝置。

背景技術：

蠶豆由于其很高的營養價值和保健作用，每100克凈蠶豆中含蛋白質8.8克、碳水化合物19.5克、脂肪0.4克，含有豐富的胡蘿卜素、維生素B1、B2、維生素C及礦物元素鉀、鐵、鋅、硒等，干蠶豆蛋白質高達21.6％，碳水化合物61.5％，膳食纖維17％及豐富的鉀、鐵、鋅等營養成分；其蛋白質氨基酸較為齊全，特別是富含賴氨酸，可以彌補米面的賴氨酸不足；豐富的膳食纖維具有降低膽固醇，促進腸道蠕動的作用；其中的鐵對改善貧血有一定的作用；富含磷脂，具有調節大腦和神經組織，改善記憶和健腦的作用。

隨著人們對健康水平的不斷提高和蠶豆具有很高的價值保健作用，因此蠶豆的種植規模逐年擴大。但由于其蠶豆屬于穴播種植，而且有著特殊的種植農藝參數和標準要求，因此，目前在蠶豆的種植上尚存在效率低，勞動強度大等一系列問題,影響和限制了農民種植蠶豆的積極性。并且目前使用的蠶豆覆土鋪膜播種裝置，其覆土結構比較復雜，而且其升起的土壤沒有被破碎，存在很大的土塊，這樣導致覆在地膜上的土塊沒有壓實地膜，甚至戳破地膜，破壞了地膜的保墑效果，降低了蠶豆產量。因此針對上述問題我們研制了一種能將土塊破碎，壓實地膜，確保地膜保墑效果及增加蠶豆產量的蠶豆覆土鋪膜播種裝置。

技術實現要素：

本實用新型的目的是針對以上所述的現有技術中存在的問題，提供一種能將土塊破碎，壓實地膜，確保地膜保墑效果及增加蠶豆產量的蠶豆覆土鋪膜播種裝置。

為了實現所述目的，本實用新型具體采用如下技術方案：

一種蠶豆覆土鋪膜播種裝置，包括機架1，機架1前端上方上方設有施肥箱體2，下方兩側設有地輪裝置3，后端安裝有播種裝置5，地輪裝置3，且第一主動傳動輪12與升土裝置4、變速裝置連接；其特征在于：所述的機架1后端上方、播種裝置5前端設有滴灌裝置6，所述的第一主動傳動輪12的輸出軸與覆土裝置7的螺旋破碎結構8的旋轉軸9通過軸承連接，其旋轉軸9上設有螺旋破碎結構11，且覆土裝置7的殼體外側靠近升土裝置4的第一主動傳動輪12的一端設有分支出土口10，與其相對的另一端設有主出土口11，且覆土裝置7靠近主出土口11的端部安裝有防護罩。

所述的升土裝置4為鏈傳動，鏈條分別安裝在第一主動傳動輪和被動傳動輪上，且鏈條上通過螺母安裝有升土葉片。

所述的螺旋破碎結構11為螺旋破碎葉片。

所述的滴灌裝置6上安裝有滴灌管。

本實用新型一種蠶豆覆土鋪膜播種裝置，所述的第一主動傳動輪12的輸出軸與覆土裝置7的螺旋破碎結構8的旋轉軸9通過軸承連接，其旋轉軸9上設有螺旋破碎結構11，且覆土裝置7的殼體外側靠近升土裝置4的第一主動傳動輪12的一端設有分支出土口10，與其相對的另一端設有主出土口11，且覆土裝置7靠近主出土口11的端部安裝有防護罩，工作時，播種裝置隨著牽引力前行，變速裝置會帶動升土裝置4做順時針旋轉運動，即與地輪的旋轉方向相反，上升過程中升土葉片將土壤升起、輸送到覆土裝置7內，然后經過螺旋破碎結構8將升起的土壤中的土塊破碎，然后分別通過分支出土口10、主出土口11排出，將地膜壓實。

與現有技術相比，本實用新型的有益效果在于：一、覆土裝置內部轉軸上設有螺旋破碎結構，其將升起的土壤中的土塊破碎，避免了土塊戳破地膜的問題，保證了地膜的保墑效果，提高了蠶豆的產量；二、機架1后端上方、播種裝置5前端設有滴灌裝置6，且滴灌裝置6上安裝有滴灌管，其滴灌管與自來水連接，且在覆膜過程中壓在地膜與壟之間，有利于給壟上的蠶豆補墑、使用方便。

附圖說明

圖1為本實用新型的結構示意圖。

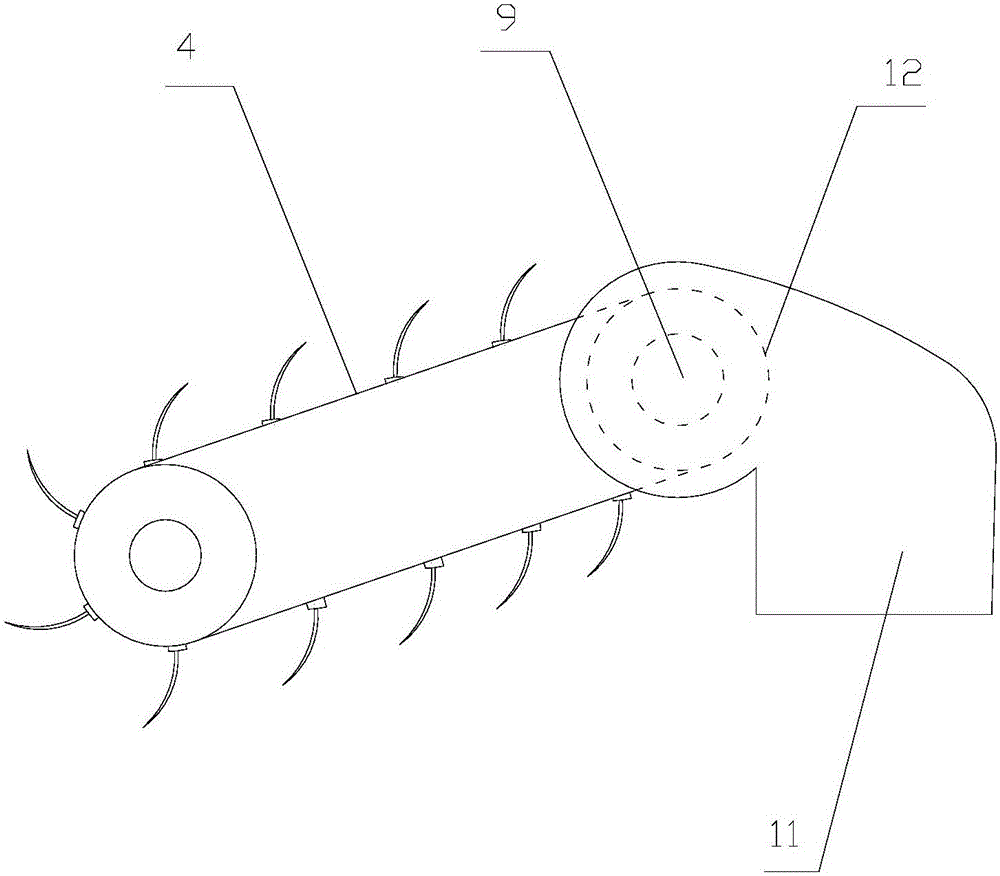

圖2為覆土裝置與升土裝置的連接示意圖。

圖3為覆土裝置的結構示意圖。

圖中：機架1，施肥箱體2，地輪裝置3，升土裝置4，播種裝置5，滴灌裝置6，覆土裝置7，螺旋破碎結構8，旋轉軸9，分支出土口10，主出土口11，第一主動傳動輪12。

具體實施方式

以下結合附圖1、附圖2、附圖3對本實用新型的結構及其有益效果進一步說明。

實施例1

一種蠶豆覆土鋪膜播種裝置，如圖1所示，包括機架1，機架1前端上方上方設有施肥箱體2，下方兩側設有地輪裝置3，后端安裝有播種裝置5，地輪裝置3，且第一主動傳動輪12與升土裝置4、變速裝置連接；

所述的機架1后端上方、播種裝置5前端設有滴灌裝置6；

如圖2所示，所述的第一主動傳動輪12的輸出軸與覆土裝置7的螺旋破碎結構8的旋轉軸9通過軸承連接，其旋轉軸9上設有螺旋破碎結構11，且覆土裝置7的殼體外側靠近升土裝置4的第一主動傳動輪12的一端設有分支出土口10，與其相對的另一端設有主出土口11，且覆土裝置7靠近主出土口11的端部安裝有防護罩。

所述的升土裝置4為鏈傳動，鏈條分別安裝在第一主動傳動輪和被動傳動輪上，且鏈條上通過螺母安裝有升土葉片。

如圖3所示，所述的螺旋破碎結構11為螺旋破碎葉片。

所述的滴灌裝置6上安裝有滴灌管，其滴灌管與自來水連接，且在覆膜過程中壓在地膜與壟之間，有利于給壟上的蠶豆補墑、使用方便。

所述的播種裝置內安裝有鏈條鏈碗，由于蠶豆的品種和子種的大小不同，鏈條鏈碗提取種子將其精準的分流到穴播機內室，然后通過導流板精確導入鴨嘴內穴播到膜下，其解決了膜上難以穴播的重大難題，解決了窩眼式易損傷易破的難題，保證了蠶豆子種的百分之百的出苗率。

工作時，播種裝置隨著牽引力前行，變速裝置會帶動升土裝置4做順時針旋轉運動，即與地輪的旋轉方向相反，上升過程中升土葉片將土壤升起、輸送到覆土裝置7內，然后經過螺旋破碎結構8將升起的土壤中的土塊破碎，然后分別通過分支出土口10、主出土口11排出，將地膜壓實，避免了土塊戳破地膜的問題，保證了地膜的保墑效果，提高了蠶豆的產量。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
