本發明涉及播種機設備技術領域，尤其涉及一種用于播種機覆土鎮壓裝置。

背景技術：

播種機的一個重要部件就是鎮壓輪，其主要功能是對播種后的土壤進行鎮壓，以增加土壤的密度和堅實度，從而防止土壤水分流失過快，保持低溫，為種子發芽和出苗創造一個適宜的種床環境，在目前大面積農作物秸稈還田的情況下進行機械播種作業，更需要做好播種后鎮壓密實，有利于種子出苗和扎根，但現有使用的播種機鎮壓輪在鎮壓作業時都會或多或少粘連泥土，隨著粘連泥土越來越多，不但鎮壓的面高低不平，還使得種子深淺不一，甚至有時把種子粘連出來，同時農戶在作業時需要經常停機人工鏟除粘土，不但增加了農戶的工作量、降低了播種作業效率，而且還嚴重影響了種子的發芽和出苗，為此，我們設計一種用于播種機覆土鎮壓裝置。

技術實現要素：

為解決現有技術方案的缺陷，本發明公開了一種用于播種機覆土鎮壓裝置，以解決鎮壓輪去除粘土問題，同時提高播種作業質量。

本發明公開了一種用于播種機覆土鎮壓裝置，包括：鎮壓輪、螺旋刀，所述鎮壓輪的上方設置有螺旋刀，所述鎮壓輪兩端固定安裝有下同步帶輪，所述下同步帶輪過盈配合安裝在下軸承內，所述下軸承安裝在下軸承座內，所述下軸承座通過定位螺栓固定安裝在三角連接支座上，所述螺旋刀兩端固定安裝有上同步帶輪，所述下同步帶輪與上同步帶輪通過同步帶連接，所述上同步帶輪過盈配合安裝在上軸承內，所述上軸承安裝在上軸承座內，所述上軸承座通過定位螺栓固定安裝在三角連接支座上，所述兩側的三角連接支座通過三角連接中間架固定連接，所述三角連接支座上固定連接有中間連接桿，所述中間連接桿另一端固定連接有刮鏟連接臂，所述刮鏟連接臂遠離中間連接桿的一端固定連接刮痧軸頭，所述鎮壓輪的側邊設有刮鏟，所述刮鏟的兩端各設有一個刮鏟軸頭，所述刮鏟通過刮鏟軸頭與刮鏟連接臂相連接，所述刮鏟軸頭上滑動配合安裝有牙嵌副，所述牙嵌副通過刮鏟軸頭支撐并分別固定安裝在刮鏟與刮鏟連接臂上。

優選的，所述鎮壓輪由鎮壓輪筋板、圓鋼、包覆鐵皮焊接組合呈圓柱體形狀，所述鎮壓輪筋板等間距側板之間焊接有多根圓鋼，多根組合焊接圓鋼之間的間隙形成鎮壓輪的空腔，所述鎮壓輪最外側圓鋼表面上等間距焊接有包覆鐵皮。

優選的，所述刮鏟底端設有刮鏟尖頭。

附圖說明

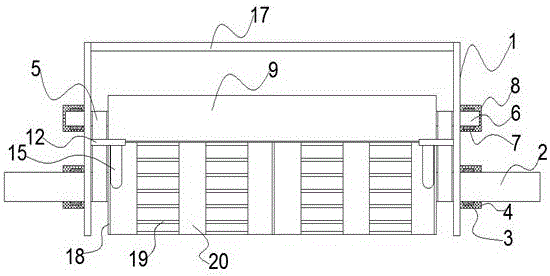

圖1是本發明一種用于播種機覆土鎮壓裝置的結構示意圖；

圖2是本發明一種用于播種機覆土鎮壓裝置的側視圖。

其中：1-鎮壓輪；2-下同步帶輪；3-下軸承；4-下軸承座；5-同步帶；6-上同步帶輪；7-上軸承；8-上軸承座；9-螺旋刀；10-三角連接支座；11-刮鏟連接臂；12-中間連接桿；13-刮鏟軸頭；14-牙嵌副；15-刮鏟；16-刮鏟尖頭；17-三角連接中間架；18-鎮壓輪筋板；19-圓鋼；20-包覆鐵皮。

具體實施方式

如圖1-2所示，本發明公開了一種用于播種機覆土鎮壓裝置，包括：鎮壓輪1、螺旋刀9，所述鎮壓輪1的上方設置有螺旋刀9，所述鎮壓輪1兩端固定安裝有下同步帶輪2，所述下同步帶輪2過盈配合安裝在下軸承3內，所述下軸承3安裝在下軸承座4內，所述下軸承座4通過定位螺栓固定安裝在三角連接支座10上。

所述螺旋刀9兩端固定安裝有上同步帶輪6，所述下同步帶輪2與上同步帶輪6通過同步帶5連接，所述上同步帶輪6過盈配合安裝在上軸承7內，所述上軸承7安裝在上軸承座8內，所述上軸承座8通過定位螺栓固定安裝在三角連接支座10上。

所述兩側的三角連接支座10通過三角連接中間架17固定連接，所述三角連接支座10上固定連接有中間連接桿12，所述中間連接桿12另一端固定連接有刮鏟連接臂11，所述刮鏟連接臂11遠離中間連接桿12的一端固定連接刮痧軸頭13。

所述鎮壓輪1的側邊設有刮鏟15，所述刮鏟15的兩端各設有一個刮鏟軸頭13，所述刮鏟15通過刮鏟軸頭13與刮鏟連接臂11相連接，所述刮鏟軸頭13上滑動配合安裝有牙嵌副14，所述牙嵌副14通過刮鏟軸頭13支撐并分別固定安裝在刮鏟15與刮鏟連接臂11上，所述刮鏟15底端設有刮鏟尖頭16，通過調整牙嵌副14的嚙合位置就可設置刮鏟15上刮鏟尖頭16與鎮壓輪1之間的間隙。

所述鎮壓輪1由鎮壓輪筋板18、圓鋼19、包覆鐵皮20焊接組合呈圓柱體形狀，所述鎮壓輪筋板18等間距側板之間焊接有多根圓鋼19，多根組合焊接圓鋼19之間的間隙形成鎮壓輪1的空腔，所述鎮壓輪1最外側圓鋼19表面上等間距焊接有包覆鐵皮20，鎮壓輪在鎮壓作業時，鎮壓輪由圓鋼形成的空腔，使粘土在旋轉圓鋼空腔中打碎并回落至地面，使鎮壓效果更明顯。

本發明是這樣實施的：在播種機進行播種作業時，機具前行帶動鎮壓輪1轉動，進行鎮壓作業，鎮壓輪1上的下同步帶輪2通過同步帶5帶動上同步帶輪6旋轉，從而帶動螺旋刀9旋轉，使得鎮壓輪1上的泥土向側邊輸送，實現鎮壓輪1的主動去粘土，通過調整牙嵌副14的嚙合位置就可設置刮鏟15上刮鏟尖頭16與鎮壓輪1之間的間隙后，向側邊輸送的泥土以及鎮壓輪1上的粘土轉動到刮鏟15上的刮鏟尖頭16時被鏟離鎮壓輪1，實現鎮壓輪1的被動去除粘土，同時鎮壓輪1設計成圓鋼19焊接成空腔，鎮壓輪1在轉動過程中，粘土外側通過包覆鐵皮20打碎去除，而進入鎮壓輪1內腔中的粘土在圓鋼19旋轉的作用下，打碎去除并回落到地面上，實現更好的鎮壓作業。采用本技術方案，通過鎮壓輪主動和被動去除粘土的方式，以及鎮壓輪自身結構實現去除打碎粘土，解決鎮壓輪去除粘土問題，并提高播種機作業質量。

最后應說明的是：以上實施例僅用以說明本發明而并非限制本發明所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本發明已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本發明進行修改或等同替換；而一切不脫離本發明的精神和范圍的技術方案及其改進，其均應涵蓋在本發明的權利要求范圍中。
