本發明涉及一種施肥平整灑水設備，尤其涉及一種農業用施肥平整灑水一體化設備。

背景技術：

農業是國民經濟中一個重要產業部門，是以土地資源為生產對象的部門，它是通過培育動植物產品從而生產食品及工業原料的產業，農業屬于第一產業，利用土地資源進行種植生產的部門是種植業，利用土地上水域空間進行水產養殖的是水產業，又叫漁業，利用土地資源培育采伐林木的部門，是林業，利用土地資源培育或者直接利用草地發展畜牧的是畜牧業，對這些產品進行小規模加工或者制作的是副業，它們都是農業的有機組成部分，對這些景觀或者所在地域資源進行開發并展示的是觀光農業，又稱休閑農業，這是新時期隨著人們的業余時間富余而產生的新型農業形式。

農作物種植前要對土地進行施肥、平整和灑水處理，施肥是指增加土壤養分，肥料通常分為有機肥料和無機肥料，施用有機肥料或無機肥料都能增加土壤養分，無機肥料大多易于溶解，施用后除部分為土壤吸收保蓄外，作物可以立即吸收，而有機肥料，除少量養分可供作物直接吸收外，大多數須經微生物分解，作物方能利用，在分解過程中，會產生二氧化碳以及各種有機酸和無機酸，二氧化碳除被植物吸收外，溶解在土壤水分中形成的碳酸和其它各種有機酸、無機酸都有促進土壤中某些難溶性礦質養分溶解的作用，從而增加土壤中有效養分的含量，對土地進行平整處理是為了方便作物的種植，也保證肥料和水分能均勻的分布在土里，減少作物出現長勢不均的情況，灑水是種植作物必需的流程。

隨著社會的發展，人們對農產品的需求量大大增加，農業的快速發展也成了必然，為了種植出更多、更高品質的作物，種植前對土地進行多項優化處理是作物能良好生長的前提，土地處理一般包括施肥、平整和灑水，現有技術通常靠操作人員手工完成施肥等土地處理，由于肥料多為化工肥料，對施肥操作人員手部的皮膚會帶來較大的損傷，平整土地是項繁重的體力活，人工利用普通工具也很難保證土地的平整性，面對大面積的土地時，對土地進行灑水需要人工拖著很長的水管進行噴灑，現有技術在以上三方面土地處理上存在肥料與皮膚長時間接觸易給操作人員帶來損害、土地平整不到位和不能均勻地對土地進行施肥和灑水的缺點，所以目前亟需一種能避免肥料與皮膚長時間接觸減小肥料給操作人員帶來的損害、土地能平整到位和能均勻地對土地進行施肥和灑水的農業用施肥平整和灑水一體化設備。

技術實現要素：

（1）要解決的技術問題

本發明為了克服肥料與皮膚長時間接觸易給操作人員帶來損害、土地平整不到位和不能均勻地對土地進行施肥和灑水的缺點，本發明要解決的技術問題是提供一種能避免肥料與皮膚長時間接觸減小肥料給操作人員帶來的損害、土地能平整到位和能均勻地對土地進行施肥和灑水的農業用施肥平整和灑水一體化設備。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種農業用施肥平整灑水一體化設備，包括有車輪、推土板、螺桿、端面凸輪、接觸滾輪、第一彈簧、第一連接桿、擴散片、車板、導向通道、移動板、肥料箱、第二彈簧、擋板、電機、第一齒輪、齒條、第一轉軸、螺母、水箱、移動桿、活塞、第一單向閥、進液管、出液管和第二單向閥，車板底部設有車輪，車板頂部從左從左至右依次設有水箱、電機和肥料箱，水箱左側設有出液管，出液管內設有第二單向閥，水箱頂部設有進液管，進液管內設有第一單向閥，水箱內設有活塞，活塞右側中部連接有移動桿，移動桿右端連接有齒條，齒條右端連接移動板，移動板上開有大孔，車板中部前側設有螺母，螺母內設有螺桿，螺桿與螺母配合，螺桿底部設有推土板，電機下端設有第一轉軸，第一轉軸從上至下依次設有第一齒輪和端面凸輪，第一齒輪和齒條嚙合，肥料箱底部設有導向通道，導向通道內設有擋板，擋板與導向通道轉動式連接，擋板與導向通道之間連接有第二彈簧，擋板左側轉動式連接有第一連接桿，第一連接桿中部與車板底部轉動式連接，第一連接桿與車板之間連接有第一彈簧，第一連接桿左側設有接觸滾輪，接觸滾輪與端面凸輪接觸。

優選地，還包括有轉盤、第二轉軸、第二齒輪、第二連接桿和軸承座，車板頂部設有軸承座，軸承座位于螺母和端面凸輪之間，軸承座內設有第二轉軸，第二轉軸上從下至上依次設有第二齒輪和轉盤，第二齒輪與齒條嚙合，轉盤上連接有第二連接桿，第二連接桿與出液管左側相連接。

優選地，還包括有噴頭，出液管上設有噴頭。

優選地，螺桿底部焊接有推土板，電機下端的輸出軸通過聯軸器連接有第一轉軸，第一轉軸從上至下通過平鍵依次連接有第一齒輪和端面凸輪，第一齒輪和齒條嚙合，肥料箱底部通過螺釘設有導向通道，導向通道內設有擋板，擋板與導向通道通過銷軸轉動式連接。

優選地，水箱左側設有出液管，出液管內設有第二單向閥，水箱頂部設有進液管，進液管內設有第一單向閥，水箱內設有活塞，出液管和進液管材質為軟質橡膠管，活塞材質為硬質橡膠。

工作原理：操作人員對土地進行種植作物前，先將設備推至合適的位置，然后人工轉動螺桿讓推土板離地面保持合適的高度，人工啟動電機，控制電機正反轉交替運轉，電機通過第一轉軸帶動第一齒輪和端面凸輪轉動，第一齒輪帶動齒條左右移動，齒條帶動移動板左右移動，移動板上的大孔位于導向通道內時，肥料箱內的肥料通過大孔沿著導向通道流到擋板上，端面凸輪和第一彈簧帶動接觸滾輪上下運動，接觸滾輪通過第一連接桿帶動擋板右端向下運動，擋板右端向下運動時，落在擋板上的肥料通過導向通道流到擴散板上，擴散板將肥料均勻地撒向地面，肥料流出后第二彈簧幫助擋板復位堵住導向通道，齒條通過移動桿帶動活塞在水箱內左右運動，活塞向右運動時，人工控制外界的水通過第一單向閥從進液管流入水箱內，活塞向左運動時，活塞擠壓水箱內的水通過第二單向閥從出液管流向地面，然后工作人員推動小車移動，對土地進行施肥、平整和灑水處理。

因為還包括有轉盤、第二轉軸、第二齒輪、第二連接桿和軸承座，車板頂部設有軸承座，軸承座位于螺母和端面凸輪之間，軸承座內設有第二轉軸，第二轉軸上從下至上依次設有第二齒輪和轉盤，第二齒輪與齒條嚙合，轉盤上連接有第二連接桿，第二連接桿與出液管相連接，齒條左右運動帶動第二齒輪轉動，第二齒輪通過轉軸帶動轉盤轉動，轉盤通過第二連接桿帶動出液管左右擺動，出液管左右擺動將水更好地灑向地面。

因為還包括有噴頭，出液管上設有噴頭，噴頭將出液管流出的水流細化，讓水更均勻地灑向地面。

因為螺桿底部焊接有推土板，電機下端的輸出軸通過聯軸器連接有第一轉軸，第一轉軸從上至下通過平鍵依次連接有第一齒輪和端面凸輪，第一齒輪和齒條嚙合，肥料箱底部通過螺釘設有導向通道，導向通道內設有擋板，擋板與導向通道通過銷軸轉動式連接，推土板焊接在螺桿上保證了推土時推土板與螺桿之間具有可靠的牢固性，減少了設備易損零件的更換次數。

因為水箱左側設有出液管，出液管內設有第二單向閥，水箱頂部設有進液管，進液管內設有第一單向閥，水箱內設有活塞，出液管和進液管材質為軟質橡膠管，活塞材質為硬質橡膠，軟質橡膠管讓噴頭左右擺動灑水時更靈活，橡膠材質的活塞減小了活塞與水箱內壁之間的摩擦力，延長了水箱和活塞的使用時間。

（3）有益效果

本發明達到了能避免肥料與皮膚長時間接觸減小肥料給操作人員帶來的損害、土地能平整到位和能均勻地對土地進行施肥和灑水的效果，使用該設備能讓操作人員一次性完成對土地處理的步驟，防止了因耗費大量時間對土地進行處理而影響到作物合適的播種時間的情況發生，提高了作物的產量和品質，增加了操作人員的收入。

附圖說明

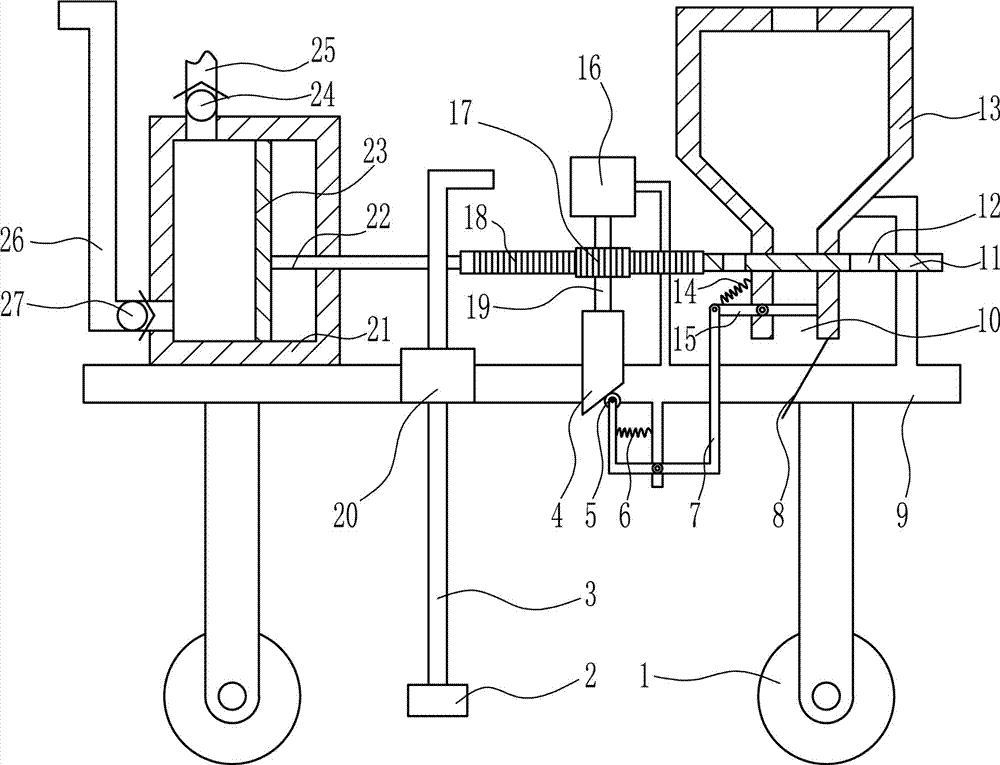

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

附圖中的標記為：1-車輪，2-推土板，3-螺桿，4-端面凸輪，5-接觸滾輪，6-第一彈簧，7-第一連接桿，8-擴散片，9-車板，10-導向通道，11-移動板，12-大孔，13-肥料箱，14-第二彈簧，15-擋板，16-電機，17-第一齒輪，18-齒條，19-第一轉軸，20-螺母，21-水箱，22-移動桿，23-活塞，24-第一單向閥，25-進液管，26-出液管，27-第二單向閥，28-轉盤，29-第二轉軸，30-第二齒輪，31-第二連接桿，32-軸承座，33-噴頭。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種農業用施肥平整灑水一體化設備，如圖1-3所示，包括有車輪1、推土板2、螺桿3、端面凸輪4、接觸滾輪5、第一彈簧6、第一連接桿7、擴散片8、車板9、導向通道10、移動板11、肥料箱13、第二彈簧14、擋板15、電機16、第一齒輪17、齒條18、第一轉軸19、螺母20、水箱21、移動桿22、活塞23、第一單向閥24、進液管25、出液管26和第二單向閥27，車板9底部設有車輪1，車板9頂部從左從左至右依次設有水箱21、電機16和肥料箱13，水箱21左側設有出液管26，出液管26內設有第二單向閥27，水箱21頂部設有進液管25，進液管25內設有第一單向閥24，水箱21內設有活塞23，活塞23右側中部連接有移動桿22，移動桿22右端連接有齒條18，齒條18右端連接移動板11，移動板11上開有大孔12，車板9中部前側設有螺母20，螺母20內設有螺桿3，螺桿3與螺母20配合，螺桿3底部設有推土板2，電機16下端設有第一轉軸19，第一轉軸19從上至下依次設有第一齒輪17和端面凸輪4，第一齒輪17和齒條18嚙合，肥料箱13底部設有導向通道10，導向通道10內設有擋板15，擋板15與導向通道10轉動式連接，擋板15與導向通道10之間連接有第二彈簧14，擋板15左側轉動式連接有第一連接桿7，第一連接桿7中部與車板9底部轉動式連接，第一連接桿7與車板9之間連接有第一彈簧6，第一連接桿7左側設有接觸滾輪5，接觸滾輪5與端面凸輪4接觸。

實施例2

一種農業用施肥平整灑水一體化設備，如圖1-3所示，包括有車輪1、推土板2、螺桿3、端面凸輪4、接觸滾輪5、第一彈簧6、第一連接桿7、擴散片8、車板9、導向通道10、移動板11、肥料箱13、第二彈簧14、擋板15、電機16、第一齒輪17、齒條18、第一轉軸19、螺母20、水箱21、移動桿22、活塞23、第一單向閥24、進液管25、出液管26和第二單向閥27，車板9底部設有車輪1，車板9頂部從左從左至右依次設有水箱21、電機16和肥料箱13，水箱21左側設有出液管26，出液管26內設有第二單向閥27，水箱21頂部設有進液管25，進液管25內設有第一單向閥24，水箱21內設有活塞23，活塞23右側中部連接有移動桿22，移動桿22右端連接有齒條18，齒條18右端連接移動板11，移動板11上開有大孔12，車板9中部前側設有螺母20，螺母20內設有螺桿3，螺桿3與螺母20配合，螺桿3底部設有推土板2，電機16下端設有第一轉軸19，第一轉軸19從上至下依次設有第一齒輪17和端面凸輪4，第一齒輪17和齒條18嚙合，肥料箱13底部設有導向通道10，導向通道10內設有擋板15，擋板15與導向通道10轉動式連接，擋板15與導向通道10之間連接有第二彈簧14，擋板15左側轉動式連接有第一連接桿7，第一連接桿7中部與車板9底部轉動式連接，第一連接桿7與車板9之間連接有第一彈簧6，第一連接桿7左側設有接觸滾輪5，接觸滾輪5與端面凸輪4接觸。

還包括有轉盤28、第二轉軸29、第二齒輪30、第二連接桿31和軸承座32，車板9頂部設有軸承座32，軸承座32位于螺母20和端面凸輪4之間，軸承座32內設有第二轉軸29，第二轉軸29上從下至上依次設有第二齒輪30和轉盤28，第二齒輪30與齒條18嚙合，轉盤28上連接有第二連接桿31，第二連接桿31與出液管26左側相連接。

還包括有噴頭33，出液管26上設有噴頭33。

實施例3

一種農業用施肥平整灑水一體化設備，如圖1-3所示，包括有車輪1、推土板2、螺桿3、端面凸輪4、接觸滾輪5、第一彈簧6、第一連接桿7、擴散片8、車板9、導向通道10、移動板11、肥料箱13、第二彈簧14、擋板15、電機16、第一齒輪17、齒條18、第一轉軸19、螺母20、水箱21、移動桿22、活塞23、第一單向閥24、進液管25、出液管26和第二單向閥27，車板9底部設有車輪1，車板9頂部從左從左至右依次設有水箱21、電機16和肥料箱13，水箱21左側設有出液管26，出液管26內設有第二單向閥27，水箱21頂部設有進液管25，進液管25內設有第一單向閥24，水箱21內設有活塞23，活塞23右側中部連接有移動桿22，移動桿22右端連接有齒條18，齒條18右端連接移動板11，移動板11上開有大孔12，車板9中部前側設有螺母20，螺母20內設有螺桿3，螺桿3與螺母20配合，螺桿3底部設有推土板2，電機16下端設有第一轉軸19，第一轉軸19從上至下依次設有第一齒輪17和端面凸輪4，第一齒輪17和齒條18嚙合，肥料箱13底部設有導向通道10，導向通道10內設有擋板15，擋板15與導向通道10轉動式連接，擋板15與導向通道10之間連接有第二彈簧14，擋板15左側轉動式連接有第一連接桿7，第一連接桿7中部與車板9底部轉動式連接，第一連接桿7與車板9之間連接有第一彈簧6，第一連接桿7左側設有接觸滾輪5，接觸滾輪5與端面凸輪4接觸。

還包括有轉盤28、第二轉軸29、第二齒輪30、第二連接桿31和軸承座32，車板9頂部設有軸承座32，軸承座32位于螺母20和端面凸輪4之間，軸承座32內設有第二轉軸29，第二轉軸29上從下至上依次設有第二齒輪30和轉盤28，第二齒輪30與齒條18嚙合，轉盤28上連接有第二連接桿31，第二連接桿31與出液管26左側相連接。

螺桿3底部焊接有推土板2，電機16下端的輸出軸通過聯軸器連接有第一轉軸19，第一轉軸19從上至下通過平鍵依次連接有第一齒輪17和端面凸輪4，第一齒輪17和齒條18嚙合，肥料箱13底部通過螺釘設有導向通道10，導向通道10內設有擋板15，擋板15與導向通道10通過銷軸轉動式連接。

水箱21左側設有出液管26，出液管26內設有第二單向閥27，水箱21頂部設有進液管25，進液管25內設有第一單向閥24，水箱21內設有活塞23，出液管26和進液管25材質為軟質橡膠管，活塞23材質為硬質橡膠。

工作原理：操作人員對土地進行種植作物前，先將設備推至合適的位置，然后人工轉動螺桿3讓推土板2離地面保持合適的高度，人工啟動電機16，控制電機16正反轉交替運轉，電機16通過第一轉軸19帶動第一齒輪17和端面凸輪4轉動，第一齒輪17帶動齒條18左右移動，齒條18帶動移動板11左右移動，移動板11上的大孔12位于導向通道10內時，肥料箱13內的肥料通過大孔12沿著導向通道10流到擋板15上，端面凸輪4和第一彈簧6帶動接觸滾輪5上下運動，接觸滾輪5通過第一連接桿7帶動擋板15右端向下運動，擋板15右端向下運動時，落在擋板15上的肥料通過導向通道10流到擴散板上，擴散板將肥料均勻地撒向地面，肥料流出后第二彈簧14幫助擋板15復位堵住導向通道10，齒條18通過移動桿22帶動活塞23在水箱21內左右運動，活塞23向右運動時，人工控制外界的水通過第一單向閥24從進液管25流入水箱21內，活塞23向左運動時，活塞23擠壓水箱21內的水通過第二單向閥27從出液管26流向地面，然后工作人員推動小車移動，對土地進行施肥、平整和灑水處理。

因為還包括有轉盤28、第二轉軸29、第二齒輪30、第二連接桿31和軸承座32，車板9頂部設有軸承座32，軸承座32位于螺母20和端面凸輪4之間，軸承座32內設有第二轉軸29，第二轉軸29上從下至上依次設有第二齒輪30和轉盤28，第二齒輪30與齒條18嚙合，轉盤28上連接有第二連接桿31，第二連接桿31與出液管26相連接，齒條18左右運動帶動第二齒輪30轉動，第二齒輪30通過轉軸帶動轉盤28轉動，轉盤28通過第二連接桿31帶動出液管26左右擺動，出液管26左右擺動將水更好地灑向地面。

因為還包括有噴頭33，出液管26上設有噴頭33，噴頭33將出液管26流出的水流細化，讓水更均勻地灑向地面。

因為螺桿3底部焊接有推土板2，電機16下端的輸出軸通過聯軸器連接有第一轉軸19，第一轉軸19從上至下通過平鍵依次連接有第一齒輪17和端面凸輪4，第一齒輪17和齒條18嚙合，肥料箱13底部通過螺釘設有導向通道10，導向通道10內設有擋板15，擋板15與導向通道10通過銷軸轉動式連接，推土板2焊接在螺桿3上保證了推土時推土板2與螺桿3之間具有可靠的牢固性，減少了設備易損零件的更換次數。

因為水箱21左側設有出液管26，出液管26內設有第二單向閥27，水箱21頂部設有進液管25，進液管25內設有第一單向閥24，水箱21內設有活塞23，出液管26和進液管25材質為軟質橡膠管，活塞23材質為硬質橡膠，軟質橡膠管讓噴頭33左右擺動灑水時更靈活，橡膠材質的活塞23減小了活塞23與水箱21內壁之間的摩擦力，延長了水箱21和活塞23的使用時間。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
