本發明涉及一種施肥裝置，尤其涉及一種農業用均勻施肥裝置。

背景技術：

農業，是利用動植物的生長發育規律，通過人工培育來獲得產品的產業。農業屬于第一產業，研究農業的科學是農學。農業的勞動對象是有生命的動植物，獲得的產品是動植物本身。

均勻，指分布或分配在各部分的數量相同；大小粗細、時間的間隔相等。

施肥，當土壤里不能提供作物生長發育所需的營養時，對作物進行人為的營養元素的補充的行為稱為施肥。

裝置是指機器、儀器和設備中結構復雜并具有某種獨立功用的物件。動詞指安裝。

現有的農業用施肥裝置存在施肥困難、操作復雜、施肥不均勻的缺點，因此亟需設計一種施肥簡單、操作方便、施肥均勻的農業用均勻施肥裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有的施肥裝置存在施肥困難、操作復雜、施肥不均勻的缺點，本發明要解決的技術問題是提供一種施肥簡單、操作方便、施肥均勻的農業用均勻施肥裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種農業用均勻施肥裝置，包括有混合箱、水泵、噴頭、進水管、蓄水箱、氣缸、左架、滾輪Ⅰ、升降桿Ⅰ、彈簧Ⅰ、塞子、肥料箱、連桿、攪拌葉片、軟管、出水管、取水箱、彈簧Ⅱ、推板、升降桿Ⅱ、滾輪Ⅱ、M型板、單向閥Ⅰ和單向閥Ⅱ，左架右側從上至下依次設有蓄水箱、氣缸、肥料箱和混合箱，蓄水箱左側上部設有進水管，進水管上設有單向閥Ⅰ，氣缸上連接有M型板，肥料箱頂部中間開有孔Ⅲ，肥料箱內頂部左右兩側均設有彈簧Ⅰ，彈簧Ⅰ下端連接有塞子，塞子頂部設有升降桿Ⅰ，升降桿Ⅰ穿過孔Ⅲ，升降桿上端連接有滾輪Ⅰ，滾輪Ⅰ與M型板底部左側接觸，塞子底部設有連桿，肥料箱底部中間開有孔Ⅱ，孔Ⅱ與塞子配合，肥料箱右側連接有取水箱，取水箱頂部中間開有孔Ⅴ，取水箱內底部左右兩側均設有彈簧Ⅱ，彈簧Ⅱ上端連接有推板，推板頂部中間設有升降桿，升降桿穿過孔Ⅴ，升降桿上端連接有滾輪Ⅱ，滾輪Ⅱ與M型板底部右側接觸，取水箱左側上部設有出水管，出水管上設有單向閥Ⅱ，進水管左端與取水箱右側上部連接，混合箱頂部左右兩側分別設有孔Ⅰ和孔Ⅳ，連桿穿過孔Ⅱ和孔Ⅰ，連桿下端連接有攪拌葉片，攪拌葉片位于混合箱內，出水管穿過孔Ⅳ，混合箱內底部右側設有水泵，水泵右側設有軟管，混合箱右側下部設有噴頭，軟管右端與噴頭頂部連接。

優選地，還包括有椅子，左架左側下部設有椅子。

優選地，還包括有刻度尺，蓄水箱右側設有刻度尺。

工作原理：當需要給植物施肥時，用戶將植物放到合適的位置，當植物放好后，用戶向肥料箱中加入適量的肥料，并向蓄水箱中注入合適的水。用戶控制氣缸伸長，帶動M型板向右移動，因?yàn)镸型板與滾輪Ⅱ和滾輪Ⅰ接觸，所以使?jié)L輪Ⅰ向下移動，彈簧Ⅰ壓縮，使塞子堵住孔Ⅱ，使?jié)L輪Ⅱ向下移動，從而使升降桿Ⅱ向下移動，帶動推板向下移動，彈簧Ⅱ壓縮，取水箱內的壓強減小，蓄水箱內的水通過進水管流入到取水箱中，當取水箱中的水量到達一定量時，控制氣缸收縮，帶動M型板向左移動，使?jié)L輪Ⅰ和滾輪Ⅱ向上移動，在彈簧Ⅱ彈力作用下使推板向上移動，彈簧Ⅱ逐漸恢復原長，推板向上擠壓取水箱中的水，取水箱中的水通過出水管流入到混合箱中。因?yàn)闈L輪Ⅰ向上移動，在彈簧Ⅰ的作用下使升降桿Ⅰ向上移動，帶動塞子向上移動，肥料箱中的肥料通過孔Ⅱ和孔Ⅰ落入到混合箱中。用戶控制氣缸不斷地伸長和縮短，可以不斷地往混合箱內注入水和肥料，氣缸不斷地伸長和縮短，使塞子不斷地上下移動，從而使連桿不斷地上下移動，帶動攪拌葉片不斷地上下移動，攪拌混合箱中的水和肥料，使之混合均勻。當混合箱中有一定量的水和肥料的混合液體后，用戶控制氣缸縮短，當M型板回到初始位置后，關閉氣缸。此時，用戶控制水泵工作，混合箱內的水和肥料的混合液體通過軟管流向噴頭，從噴頭噴向植物，給植物均勻的施肥，當植物施好肥后，關閉水泵。

因?yàn)檫€包括有椅子，左架左側下部設有椅子，當用戶疲勞時，可以坐在椅子上休息，提高舒適度。

因?yàn)檫€包括有刻度尺，蓄水箱右側設有刻度尺，通過刻度尺能準確的向混合箱內加入合適的水，提高工作效率。

（3）有益效果

本發明達到了施肥簡單、操作方便、施肥均勻的效果，利用本裝置可以均勻的給植物施肥。

附圖說明

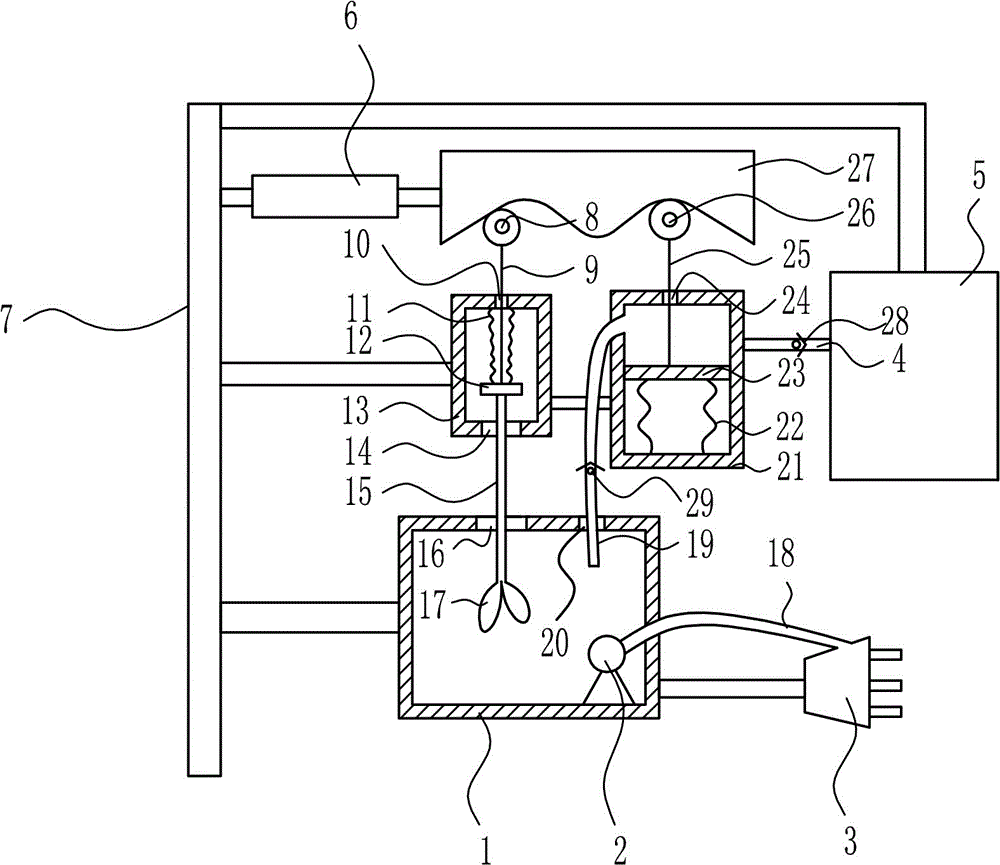

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

附圖中的標記為：1-混合箱，2-水泵，3-噴頭，4-進水管，5-蓄水箱，6-氣缸，7-左架，8-滾輪Ⅰ，9-升降桿Ⅰ，10-孔Ⅲ，11-彈簧Ⅰ，12-塞子，13-肥料箱，14-孔Ⅱ，15-連桿，16-孔Ⅰ，17-攪拌葉片，18-軟管，19-出水管，20-孔Ⅳ，21-取水箱，22-彈簧Ⅱ，23-推板，24-孔Ⅴ，25-升降桿Ⅱ，26-滾輪Ⅱ，27-M型板，28-單向閥Ⅰ，29-單向閥Ⅱ，30-椅子，31-刻度尺。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種農業用均勻施肥裝置，如圖1-3所示，包括有混合箱1、水泵2、噴頭3、進水管4、蓄水箱5、氣缸6、左架7、滾輪Ⅰ8、升降桿Ⅰ9、彈簧Ⅰ11、塞子12、肥料箱13、連桿15、攪拌葉片17、軟管18、出水管19、取水箱21、彈簧Ⅱ22、推板23、升降桿Ⅱ25、滾輪Ⅱ26、M型板27、單向閥Ⅰ28和單向閥Ⅱ29，左架7右側從上至下依次設有蓄水箱5、氣缸6、肥料箱13和混合箱1，蓄水箱5左側上部設有進水管4，進水管4上設有單向閥Ⅰ28，氣缸6上連接有M型板27，肥料箱13頂部中間開有孔Ⅲ10，肥料箱13內頂部左右兩側均設有彈簧Ⅰ11，彈簧Ⅰ11下端連接有塞子12，塞子12頂部設有升降桿Ⅰ9，升降桿Ⅰ9穿過孔Ⅲ10，升降桿上端連接有滾輪Ⅰ8，滾輪Ⅰ8與M型板27底部左側接觸，塞子12底部設有連桿15，肥料箱13底部中間開有孔Ⅱ14，孔Ⅱ14與塞子12配合，肥料箱13右側連接有取水箱21，取水箱21頂部中間開有孔Ⅴ24，取水箱21內底部左右兩側均設有彈簧Ⅱ22，彈簧Ⅱ22上端連接有推板23，推板23頂部中間設有升降桿，升降桿穿過孔Ⅴ24，升降桿上端連接有滾輪Ⅱ26，滾輪Ⅱ26與M型板27底部右側接觸，取水箱21左側上部設有出水管19，出水管19上設有單向閥Ⅱ29，進水管4左端與取水箱21右側上部連接，混合箱1頂部左右兩側分別設有孔Ⅰ16和孔Ⅳ20，連桿15穿過孔Ⅱ14和孔Ⅰ16，連桿15下端連接有攪拌葉片17，攪拌葉片17位于混合箱1內，出水管19穿過孔Ⅳ20，混合箱1內底部右側設有水泵2，水泵2右側設有軟管18，混合箱1右側下部設有噴頭3，軟管18右端與噴頭3頂部連接。

還包括有椅子30，左架7左側下部設有椅子30。

還包括有刻度尺31，蓄水箱5右側設有刻度尺31。

工作原理：當需要給植物施肥時，用戶將植物放到合適的位置，當植物放好后，用戶向肥料箱13中加入適量的肥料，并向蓄水箱5中注入合適的水。用戶控制氣缸6伸長，帶動M型板27向右移動，因?yàn)镸型板27與滾輪Ⅱ26和滾輪Ⅰ8接觸，所以使?jié)L輪Ⅰ8向下移動，彈簧Ⅰ11壓縮，使塞子12堵住孔Ⅱ14，使?jié)L輪Ⅱ26向下移動，從而使升降桿Ⅱ25向下移動，帶動推板23向下移動，彈簧Ⅱ22壓縮，取水箱21內的壓強減小，蓄水箱5內的水通過進水管4流入到取水箱21中，當取水箱21中的水量到達一定量時，控制氣缸6收縮，帶動M型板27向左移動，使?jié)L輪Ⅰ8和滾輪Ⅱ26向上移動，在彈簧Ⅱ22彈力作用下使推板23向上移動，彈簧Ⅱ22逐漸恢復原長，推板23向上擠壓取水箱21中的水，取水箱21中的水通過出水管19流入到混合箱1中。因?yàn)闈L輪Ⅰ8向上移動，在彈簧Ⅰ11的作用下使升降桿Ⅰ9向上移動，帶動塞子12向上移動，肥料箱13中的肥料通過孔Ⅱ14和孔Ⅰ16落入到混合箱1中。用戶控制氣缸6不斷地伸長和縮短，可以不斷地往混合箱1內注入水和肥料，氣缸6不斷地伸長和縮短，使塞子12不斷地上下移動，從而使連桿15不斷地上下移動，帶動攪拌葉片17不斷地上下移動，攪拌混合箱1中的水和肥料，使之混合均勻。當混合箱1中有一定量的水和肥料的混合液體后，用戶控制氣缸6縮短，當M型板27回到初始位置后，關閉氣缸6。此時，用戶控制水泵2工作，混合箱1內的水和肥料的混合液體通過軟管18流向噴頭3，從噴頭3噴向植物，給植物均勻的施肥，當植物施好肥后，關閉水泵2。

因?yàn)檫€包括有椅子30，左架7左側下部設有椅子30，當用戶疲勞時，可以坐在椅子30上休息，提高舒適度。

因?yàn)檫€包括有刻度尺31，蓄水箱5右側設有刻度尺31，通過刻度尺31能準確的向混合箱1內加入合適的水，提高工作效率。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
