本發明屬于農業技術領域，具體為一種農業定點施肥裝置。

背景技術：

農業是指國民經濟中一個重要產業部門。農業是以土地資源為生產對象的部門。它是通過培育動植物產品從而生產食品及工業原料的產業。農業屬于第一產業。利用土地資源進行種植生產的部門是種植業， 利用土地上水域空間進行水產養殖的是水產業，又叫漁業，利用土地資源培育采伐林木的部門，是林業，利用土地資源培育或者直接利用草地發展畜牧的是畜牧業，而中國是農業大國，許多土地 、果園不適合大規模機械化生產。對于農民來說給農作施肥是有苦又累的活，現有的施肥器都比較笨重，操作不方便，使用起來既費時又費力，施肥的效果不佳，而許多的農作物都需要定點施肥，普通情況下，這種施肥都是通過人工來完成的，這種方法費時又費力，因此我們提出了農業定點施肥裝置。

技術實現要素：

本發明的目的在于提供一種農業定點施肥裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種農業定點施肥裝置，包括車體，所述車體的下端左側設有車輪，所述車體的上端中部設有肥料室，所述肥料室的內腔下部設有過濾網，所述肥料室的右側下端通過管道連接施肥室，所述施肥室的內腔中部設有限位板，所述施肥室的內腔上部設有轉盤，所述轉盤的中部通過轉軸連接電動機，所述轉盤的下端設有壓塊，所述壓塊的下端設有連接桿，所述連接桿上部插接在限位板的中部，所述連接桿上套接有彈簧，所述連接桿的下端設有限位塊，所述肥料室的下端中部開有出料口，所述連接桿的下部插接在出料口中，所述肥料室的內腔下端以出料口為中心設有集料板，所述車體的右端下部設有儲物柜，所述儲物柜的上端設有蓄電池，所述車體的右端上部設有托拉桿。

優選的，所述過濾網網孔的直徑略大于肥料顆粒的直徑。

優選的，所述轉盤的上半部為扇形，下半部為V形，所述圓盤下半部V形到轉軸的距離與上半部扇形到轉軸的距離之差等于連接桿上端到限位板上端的距離，所述連接桿的表面光滑，所述連接桿的直徑小于出料口的直徑，所述出料口的直徑小于限位塊的直徑。

優選的，所述彈簧始終處于擠壓的狀態。

優選的，所述集料板與水平面存在45度的夾角。

與現有技術相比，本發明的有益效果是：該農業定點施肥裝置，通過設有肥料室的結構，保證了肥料顆粒不會堵塞管道，有利于機器的正常運行，通過設有轉盤、連接桿和彈簧的結構，使得肥料能夠每隔一段距離進行一次施肥，保證了定點施肥的準確性，并且施肥裝置的整體結構簡單，使用方便，成本較低。

附圖說明

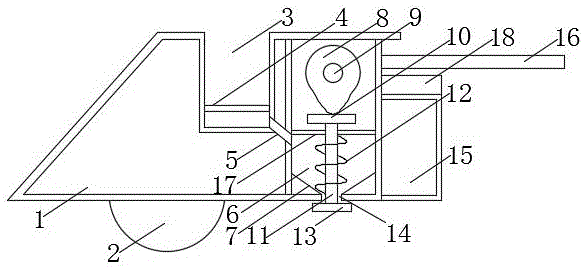

圖1為本發明內部結構示意圖。

圖中：1車體、2車輪、3肥料室、4過濾網、5管道、6施肥室、7集料板、8轉盤、9轉軸、10壓板、11連接桿、12彈簧、13限位塊、14出料口、15儲物柜、16托拉桿、17限位板、18蓄電池。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明提供一種技術方案：一種農業定點施肥裝置，包括車體1，車體1為施肥裝置的整體框架，所述車體1的下端左側設有車輪2，車輪2使得裝置移動方便，所述車體1的上端中部設有肥料室3，肥料室3為了儲存肥料，所述肥料室3的內腔下部設有過濾網4，過濾網4能夠過濾大顆粒的肥料，不讓其通過，保證了肥料顆粒不會堵塞管道，有利于機器的正常運行，所述過濾網4網孔的直徑略大于肥料顆粒的直徑。所述肥料室3的右側下端通過管道5連接施肥室6，所述施肥室6的內腔中部設有限位板17，限位板17為了固定連接桿11，所述施肥室6的內腔上部設有轉盤8，所述轉盤8的上半部為扇形，下半部為V形，所述圓盤8下半部V形到轉軸9的距離與上半部扇形到轉軸9的距離之差等于連接桿11上端到限位板17上端的距離，所述連接桿11的表面光滑，所述連接桿11的直徑小于出料口14的直徑，所述出料口14的直徑小于限位塊13的直徑，當轉盤8轉到V形一半位于下端時，V形的下端就會擠壓壓塊10使得連接桿11向下運動，限位塊13就會向下運動，出料口14打開，肥料就會從出料口14掉落下來，當轉盤8轉到扇形一半位于下端時，由于彈簧12的作用，使得連接桿11回到原位置，限位塊13堵住出料口14。所述轉盤8的中部通過轉軸9連接電動機，所述轉盤8的下端設有壓塊10，所述壓塊10的下端設有連接桿11，所述連接桿11上部插接在限位板17的中部，所述連接桿11上套接有彈簧12，所述彈簧12始終處于擠壓的狀態。所述連接桿11的下端設有限位塊13，所述肥料室3的下端中部開有出料口14，所述連接桿11的下部插接在出料口14中，所述肥料室3的內腔下端以出料口14為中心設有集料板7，集料板7能夠使得流下來的肥料聚集在出料口14旁邊。所述集料板7與水平面存在45度的夾角。所述車體1的右端下部設有儲物柜15，所述儲物柜15的上端設有蓄電池18，所述車體1的右端上部設有托拉桿16。

工作原理：裝置工作時，可以通過機器或者人拖拉或者推動托拉桿16，使得裝置運動，給電動機通電，使得轉盤8轉動，在肥料室3中添加肥料，通過過濾網4，能夠過濾大顆粒的肥料，不讓其通過，肥料通過管道5進入施肥室6，通過轉盤8轉動，當轉盤8轉到V形一半位于下端時，V形的下端就會擠壓壓塊10使得連接桿11向下運動，限位塊13就會向下運動，出料口14打開，肥料就會從出料口14掉落下來，當轉盤8轉到扇形一半位于下端時，由于彈簧12的作用，使得連接桿11回到原位置，限位塊13堵住出料口14，儲物柜15能夠存放肥料等物品，蓄電池18為電動機供電。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
