本發明涉及農業機械領域，屬于一種新型滴灌架結構，特別是一種無軸滴灌架及其滴灌擋盤。

背景技術：

目前，播種時間鋪設滴灌日趨成熟，但仍存在一個技術問題：滴灌帶放在滴灌架的一根軸上，要更換滴灌帶需要拆開整個滴灌架，滴灌帶的裝卸費時費力，增加了時間人力成本。

技術實現要素：

本發明目的在于提供一種無軸滴灌架及其滴灌擋盤，滴灌擋盤的后連接孔與后上桿周向轉動連接，滴灌擋盤的前部與手柄連接。當打開手柄時，滴灌擋盤可圍繞后上桿轉動，就可實現拆卸滴灌帶，解決了滴灌帶裝卸困難的問題，簡便易行。

本發明基于一個總的發明構思，一件專利中有三項獨立權利要求，分別是權利要求1的擋盤，權利要求2的滴灌擋盤，以及權利要求6的無軸滴灌架。從原來滴灌帶圍繞中心轉動到現在滴灌帶圍繞圓周上一個點轉動，就避免了先拆卸滴灌架再更換滴灌帶的麻煩，而且各個滴灌擋盤是獨立的，即當5、6個滴灌帶同時作業時，如果個別滴灌帶用完了，可獨立更換，更加方便。

本發明是這樣實現的：

一種擋盤，擋盤的上部和后部各帶有一個連接孔1、2，擋盤的下部帶有缺口4。

一種滴灌擋盤，包含兩個平行的擋盤，兩個擋盤上部的連接孔1通過一個連桿5固定連接，兩個擋盤的前部分別裝有手柄6，擋盤與手柄6中間形成一個缺口7。

進一步，一種滴灌擋盤，所述的兩個擋盤的前部分別裝有手柄6，是指通過螺栓將手柄6固定到擋盤前部。

進一步，一種滴灌擋盤，所述的兩個擋盤的前部分別裝有手柄6，是指擋盤的前部帶有一個凸起3，凸起3帶有一個孔11和一個垂直于擋盤的擋桿12，手柄6上的上下兩個銷軸8、9通過彈簧10連接，上方的銷軸8與擋盤凸起3上對應的孔11進行周向轉動連接，擋桿12與缺口7分列上方銷軸8的兩側。

進一步，一種滴灌擋盤，連桿5與機械手13周向轉動連接，機械手13包括大臂14、小臂15和壓板18，大臂14與小臂15通過銷軸16周向轉動連接，大臂14與小臂15還通過彈簧17連接，小臂15與其下方的壓板18鉸接；

連桿5與機械手13下方的拉板19固定連接，拉板19與大臂14通過彈簧20連接。

一種無軸滴灌架，包含滴灌擋盤，還包括兩個平行的擋板21，滴灌擋盤位于兩個擋板21中間，兩個擋板21通過前后對稱的上桿22、23固定連接，前上桿22與滴灌擋盤的缺口7依次固定連接，后上桿23與擋盤的后連接孔2周向轉動連接；

兩個擋板21通過中桿24周向轉動連接，中桿24與擋盤下部的缺口4位置相對應。

進一步，一種無軸滴灌架，滴灌擋盤的數量是1至10個。

進一步，一種無軸滴灌架，擋盤下部的缺口4與中桿24的數量是1至5個。

進一步，一種無軸滴灌架，擋盤下部的缺口4與中桿24的數量是2個，在中桿24的下部有兩個下桿25與擋板21周向轉動連接，擋板21與機架26通過U型卡27固定連接。

附圖說明

擋盤：連接孔1、2，凸起3，缺口4，孔11，擋桿12；

滴灌擋盤：連桿5，手柄6，缺口7；

手柄6：銷軸8、9，彈簧10；

機械手13，大臂14、小臂15和壓板18，銷軸16，彈簧17，拉板19，彈簧20；

滴灌架：擋板21，上桿22、23，中桿24，下桿25，機架26，U型卡27，滴灌帶28。

圖1：擋盤的主視圖；

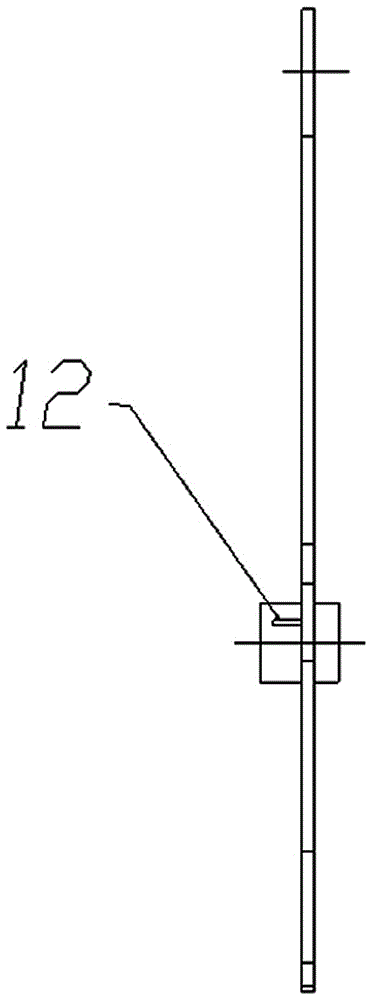

圖2：擋盤的左視圖；

圖3：滴灌擋盤的立體圖；

圖4：手柄6裝配的局部平面視圖；

圖5：手柄6裝配的局部立體視圖；

圖6：機械手13的平面視圖；

圖7：機械手13的立體視圖；

圖8：無軸滴灌架的主視圖；

圖9：無軸滴灌架的后視圖；

圖10：無軸滴灌架的立體圖；

圖11：無軸滴灌架的局部立體圖；

圖12：圖8的剖視圖；

圖13：圖2的局部放大圖。

具體實施方式

一種無軸滴灌架及其滴灌擋盤，擋盤上有連接孔1、2，凸起3，缺口4，孔11，擋桿12，兩個擋盤組成滴灌擋盤；滴灌擋盤上有連桿5，手柄6，缺口7，手柄6上有銷軸8、9，彈簧10，手柄6安裝在擋盤上；機械手13包括大臂14、小臂15和壓板18，銷軸16，彈簧17，拉板19，彈簧20，機械手安裝在滴灌擋盤上；滴灌架上有擋板21，上桿22、23，中桿24，下桿25，機架26，U型卡27，滴灌擋盤安裝在滴灌架上。

當工作時，滴灌帶安裝在滴灌擋盤內，中桿24、下桿25的數量是2個，滴灌帶28的繩頭從中桿24、下桿25中間穿下，接入滴灌鋪設裝置。滴灌帶在整個運轉過程中不斷縮小，在重力作用下，滴灌帶始終位于滴灌擋盤內，壓板18不讓其上下跳動。中桿24起到支撐滴灌帶卷和減弱摩擦的作用。當?shù)喂鄮Ь肀葍蓚€中桿24的間距小時，滴灌帶卷落至兩個下桿25的上方，繼續作業直至滴灌帶用完。滴灌帶卷在中桿24、下桿25上不停滾動。

當要更換滴灌帶時，打開手柄6，或直接拿出滴灌帶，或拆開連桿5拿出滴灌帶，或者圍繞后上桿23轉動滴灌擋盤，取出滴灌帶，裝上新的滴灌帶后再合上滴灌架，關閉手柄6并鎖緊。

本文中的彈簧可換成阻尼器或油缸，可起到相同的效果。

本發明所述的具體實施方式并不構成對本申請范圍的限制，凡是在本發明構思的精神和原則之內，本領域的專業人員能夠作出的任何修改、等同替換和改進等均應包含在本發明的保護范圍之內。
