本發明涉及一種人力開溝器。

背景技術：

小麥作為我國第二主糧，其品種選育工作自然非常重要，幾十年的積累已經育成了一大批優質高產品種。小麥試驗田播種不同于農戶種地和農場種糧，試驗田播種不能使用播種機，必須在事先開好的溝中，按10~15㎝一粒一粒的擺好覆土，而事先開溝的質量對出苗及試驗條件有極大地影響。以往開溝都是用鋤頭，一人一天最多可以開1畝地，而且開的溝不直不均勻不整齊，深度寬度不一致，導致試驗結果不真實，使選育工作錯亂，并且由于用鋤頭開溝緩慢影響試驗要求的同期播種。

技術實現要素：

針對上述現有技術中存在的問題與缺陷，本發明的目的在于提供一種開溝筆直整齊均勻、深度寬度一致，而且省時省力速度快的人力開溝器。

實現上述發明目的的技術方案是一種人力開溝器，包括一根帶把手的拉桿，所述拉桿的另一端呈U型槽，T型連桿的堅桿伸入拉桿的U型槽內前后分別通過銷軸和調節螺栓固定連接；所述T型連桿的橫桿兩端各連接一根彎桿，所述彎桿的另一端連接有分土片，所述分土片下端連接有犁尖。

所述T型連桿的堅桿前端縱向設有若干調節孔，所述T型連桿的橫桿通過螺母與彎桿固定連接

本發明人力開溝器的使用方法：

1．小麥試驗田一般行距在22~24㎝之間，根據具體要求擰松T型連桿與彎桿的連接螺母，調節2個梨尖之間的間距，使梨尖距離符合要求，然后擰緊螺絲母。

2．小麥試驗田一般開溝深度為8~10㎝，若人體高度1.6M左右時，應將開溝深度調節孔固定在最下端的孔，若人體高度1.8M左右時，應將開溝深度調節孔固定在最上端的孔。

3．如果該人力開溝器他用，使用前根據開溝要求調節梨間距和開溝深度調節孔。

4．沿事先用劃行器劃好的線，人均勻用力倒退拉梨，一次2行一個來回4行。

與現有開溝方法相比較，本發明具有以下優點:

1．開溝筆直整齊均勻。

2. 開溝深度寬度一致。

3. 開溝省時省力速度快，不影響試驗要求的同期播種。

4. 該人力開溝器用途廣泛，還可用作其他作物種植或栽植，如雜糧及花卉等。

附圖說明

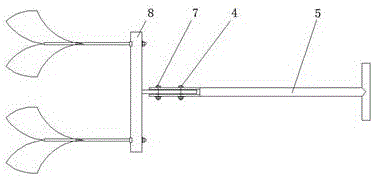

圖1是本發明人力開溝器的結構示意圖；

圖2是本發明人力開溝器的俯示圖。

以下結合發明人給出的附圖和具體實施方式對本發明進一步的詳細的說明。

具體實施方式

圖1給出了本發明人力開溝器的結構示意圖，包括一根帶把手的拉桿5，所述拉桿5的另一端呈U型槽，T型連桿8的堅桿伸入拉桿5的U型槽內前后分別通過銷軸7和調節螺栓4固定連接；所述T型連桿8的橫桿兩端各連接一根彎桿2，所述彎桿2的另一端連接有分土片1，所述分土片1下端連接有犁尖9。

所述T型連桿8的堅桿前端縱向設有若干調節孔6。

所述T型連桿8的橫桿通過螺母3與彎桿2固定連接，參見圖2。

本發明的人力開溝器具有開溝整齊均勻，深度寬度一致，并且省時省力，一人一天大約可以開2~3畝地。通過實際使用表明，該開溝器非常適合小麥試驗田，及其他行距在20~25㎝之間的作物種植或栽植時使用。
