本發明涉及一種豬玩具裝置，具體是一種豬用拱玩裝置。

背景技術：

在豬的舍飼散養過程中，由于圈舍環境貧瘠單調，不能滿足豬的生物學特征，豬與豬之間通常會出現咬尾、咬耳、爭斗等異常行為，進而導致豬的生產性能及豬肉品質下降，損害了企業及消費者的利益。為了避免這些問題，人們提出了豬福利，例如在飼養過程中給豬提供玩具裝置或設備。豬福利在發達國家（特別是歐洲）越來越受到人們的重視，且已經有了針對豬福利的立法，甚至把豬肉產品貿易與豬福利作為一種技術壁壘限制發展中國家的豬肉產品出口。

在我國，隨著經濟水平及消費者健康意識的不斷提高，豬福利受到的關注度也在不斷上升，并相繼出現了一些豬福利玩具。cn202949858u公開了一種底座式豬用福利玩具，由頂蓋、金屬鏈、圓柱體、支撐柱、底座組成。其中頂蓋中心部位、底座中心部位與支撐柱焊接一起形成底座支撐架，金屬鏈一端與頂蓋連接一端與圓柱體連接，圓柱體自由懸垂。cn202999033u公開了一種懸掛式豬用福利玩具，由懸掛環、加固塊、支架、金屬鏈、圓柱體組成；其中懸掛環、加固塊與支架焊接一起形成懸掛支撐架；金屬鏈一端懸掛在支架，一端與圓柱體連接，圓柱體自由懸垂。cn203058055u公開了一種鏈式豬用懸掛福利玩具，其特征在于，由金屬鏈、支架、木球組成，金屬鏈與支架的十字型中心連接，木球與支架的十字型四個頂端連接。上述豬用玩具均是通過懸掛件來滿足豬的咀嚼、啃咬及磨牙特性，其缺點是能動性與互動性不足。

技術實現要素：

針對現有技術中存在的問題，本發明的目的在于提供一種豬用拱玩裝置。

為了實現上述目的，本發明采用如下技術方案：

一種豬用拱玩裝置，包括底座，設置在底座上的支撐架，其特征在于：所述支撐架下部貫穿設置有聯動裝置，所述支撐架上部設置有翹板裝置，在所述聯動裝置與所述翹板裝置之間且位于支撐架內部設置有筒體（本發明所述筒體由透明塑料或金屬材料制得，優選為透明塑料，使用透明塑料時，連接部位宜采用螺栓或鉚釘連接，使用金屬材料時，連接方式優選焊接）；

所述筒體包括上筒體和下筒體，所述下筒體側壁設有開口槽，所述下筒體內腔配合設置有活塞，且所述下筒體底端與所述底座相連；

所述聯動裝置包括聯動板，聯動板的一端通過鉸接組件連接有觸發板，另一端通過所述開口槽搭接于所述活塞上，且在所述活塞上端設置有圓球（本發明所述圓球為塑料球或由金屬材料制成的薄壁空心球，優選為鋁制空心球），所述活塞下端設置有彈簧；

所述翹板裝置包括翹板和翹板支架，且翹板與翹板支架通過鉸接組件相連。

上述技術方案通過底座、支撐架、聯動裝置和翹板裝置的相互連接與配合，共同構成豬用拱玩裝置。豬拱動觸發板后先通過聯動裝置彈出圓球，再通過翹板裝置和聯動裝置的相互作用使圓球復位，如此往復循環，實現了豬拱玩時的連續能動。此外，還可以通過翹板裝置實現豬與豬之間的同步互動，大大提升了豬用拱玩裝置的能動性與互動性。

優選地，所述上筒體為斗形筒體，且沿斗形筒體內壁周向設置有導向板。

為進一步增強豬用拱玩裝置的能動性和互動性，在所述筒體側壁設置有旁路筒體（本發明所述旁路筒體是指在筒體的側壁設置有一條或多條互通的旁路），且所述上筒體、所述下筒體與所述旁路筒體共同構成循環通路。

為更進一步增強豬用拱玩裝置的能動性和互動性，所述聯動板中部下端設置有彈簧，且在彈簧上套設有螺栓，所述彈簧通過螺栓固定于所述支座與所述聯動板之間。

為更進一步增強豬用拱玩裝置的能動性和互動性，所述聯動板端部設置有通過鉸鏈或扭簧連接的調節板，且所述調節板搭接于伸出所述開口槽的凸臺上。

更進一步地，所述翹板兩端設置有懸掛件；優選為鐵鏈組件（本發明所述鐵鏈組件包括鐵鏈以及連接在鐵鏈下部的塑料塊、塑料球或其他附件）。

為增加豬用拱玩裝置的耐用性，所述支撐架為柱形護欄支架（本發明所述柱形護欄支架是指支撐架整體呈柱形，支撐架外壁為護欄，且其內腔可容納筒體等構件）；優選為圓柱形護欄支架。

為增加豬用拱玩裝置的趣味性，所述翹板中部下端設置有彈簧，且在彈簧末端設置有擋板（本發明所述擋板可以為t型擋板、l型擋板、圓形擋板、v型擋板或錐形擋板；優選為v型擋板）；進一步地，在所述翹板上增設有鈴鐺。

本發明通過底座、支撐架、聯動裝置和翹板裝置的相互連接與配合，共同構成豬用拱玩裝置。豬拱動觸發板后先通過聯動裝置彈出圓球，再通過翹板裝置和聯動裝置的相互作用使圓球復位，如此往復循環，實現了豬拱玩時的連續能動。此外，還可以通過翹板裝置實現豬與豬之間的互動，進一步增強了豬拱玩時的能動性與互動性。

本發明利用聯動裝置、翹板裝置和筒體等構件的巧妙結合，能夠輕易實現連續拱玩，且拱玩過程不會對豬造成傷害。

相比于現有技術，本發明可供豬拱玩的方式較多，不僅能通過觸發板或翹板鍛煉豬的拱咬行為，還可以通過懸掛件鍛煉豬的咀嚼、啃咬、磨牙等行為；此外，本發明還能通過聯動、互動產生視覺及聲音變化增強其對豬的趣味性和持續吸引力，使豬在玩耍過程中不會出現單調乏味的情況。

附圖說明

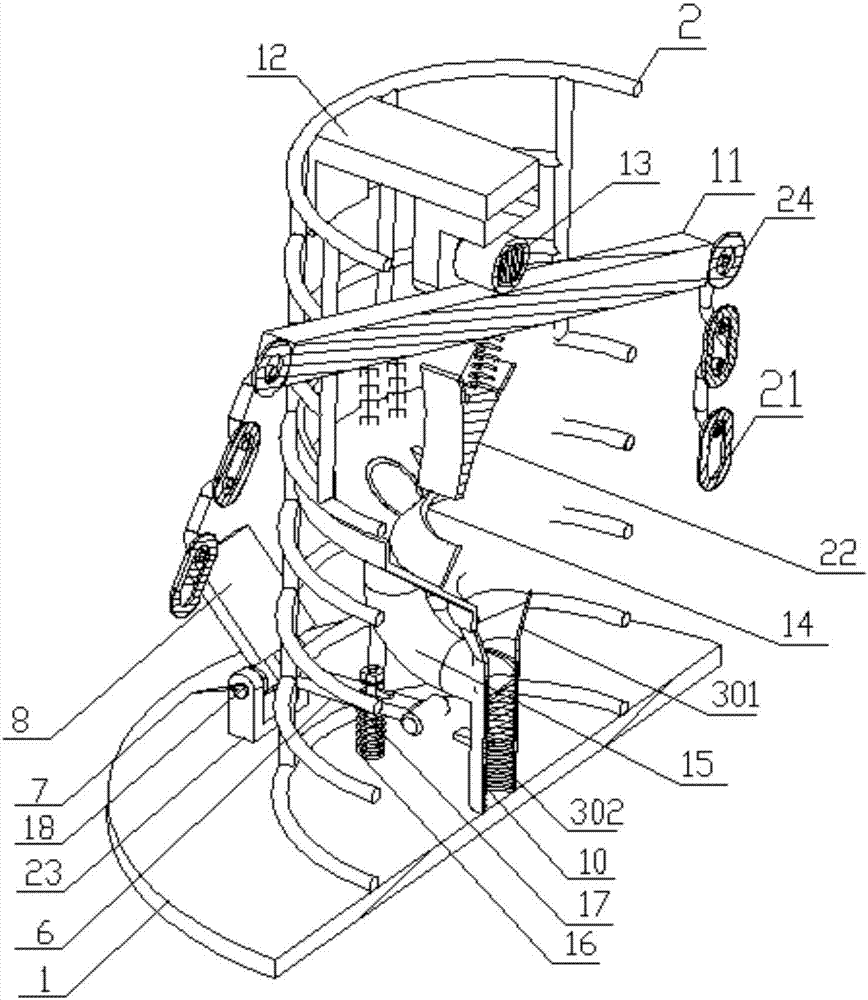

圖1是本發明實施例1中豬用拱玩裝置的示意圖；

圖2是本發明實施例1中豬用拱玩裝置的剖面結構圖；

圖3是本發明實施例1中上筒體301的結構圖；

圖4為本發明實施例1中聯動裝置的示意圖；

圖5為本發明實施例1中筒體3的示意圖；

圖6為本發明實施例2中聯動裝置的示意圖；

圖7為本發明實施例3中聯動裝置的示意圖；

圖8為本發明實施例1中開口槽4的示意圖。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步說明，在此指出以下實施例不能理解為對本發明保護范圍的限制，本領域普通技術人員根據本發明的內容作出一些非本質的改進和調整，均在本發明保護范圍內。本發明所述懸掛件為懸掛環、鐵鏈組件、懸掛球、金屬繩索中的一種，本發明所述聯動板是指用來連接觸發板與活塞并起傳遞力矩作用的連接板，本發明所述底座、翹板、護欄支架、懸掛件均由鋼鐵材料制得。

實施例1：

一種豬用拱玩裝置，如圖1-4所示，包括底座1，固定設置在底座1中部的圓柱形護欄支架2，圓柱形護欄支架2下部貫穿設置有對稱布置的兩套聯動裝置，圓柱形護欄支架2上部設有翹板裝置，在聯動裝置與翹板裝置之間且位于圓柱形護欄支架2內腔設置有由透明塑料制得的筒體3；

筒體3包括上端敞口的斗形上筒體301和圓形下筒體302，且沿著斗形上筒體301內壁周向安裝有導向板14，沿著圓形下筒體302側壁軸向對稱開設有兩個開口槽4，如圖8所示，每個開口槽4均自圓形下筒體302底端向上延伸至2/3處，圓形下筒體302內腔配合設置有活塞5，圓形下筒體302底端與底座1相連；

如圖4所示，聯動裝置包括聯動板6，聯動板6的一端斜向上設置有觸發板8，觸發板8與聯動板6之間通過鉸接組件7連接，鉸接組件7包括安裝在底座1上的鉸鏈支撐23和位于鉸鏈支撐23上的鉸鏈18，聯動板6另一端通過開口槽4搭接于活塞5上，在活塞5上端且位于圓形下筒體302內設置有鋁制空心球9，活塞5下端設置有彈簧10；

翹板裝置包括翹板11和位于翹板11中部的翹板支架12，翹板支架12水平焊接在圓柱形護欄支架2上，且翹板11與翹板支架12通過鉸接組件13相連。

為進一步增強豬用拱玩裝置的能動性和互動性，在筒體3側壁對稱安裝有兩套旁路筒體15，旁路筒體15上端連接在斗形上筒體301外壁，旁路筒體15下端連接在圓形下筒體302外壁，且斗形上筒體301、圓形下筒體302與旁路筒體15共同構成循環通路，如圖5所示。

為更進一步增強豬用拱玩裝置的能動性和互動性，聯動板6中部下端設置有彈簧16，且在彈簧16上套設有螺栓17，螺栓17兩端分別穿過底座1和聯動板6后將彈簧16固定于底座1與聯動板6之間。

為更進一步增強豬用拱玩裝置的能動性和互動性，聯動板6端部設置有通過鉸鏈18連接的調節板19（本發明所述調節板19只能向下彎曲），活塞5外壁對稱設置有伸出開口槽4的兩個凸臺20，且調節板19分別搭接于凸臺20上。

更進一步地，翹板11兩端分別連接有吊耳24，并在吊耳24上掛有鐵鏈組件21。

為增加豬用拱玩裝置的趣味性，翹板11中部下端安裝有彈簧，并在彈簧末端安裝有v型擋板22。

進一步地，在翹板11上增設有鈴鐺。

實施例2：

一種豬用拱玩裝置，包括底座1，固定設置在底座1中部的方柱形護欄支架，方柱形護欄支架下部貫穿設置有對稱布置的四套聯動裝置，方柱形護欄支架上部設置有翹板裝置，在聯動裝置與翹板裝置之間且位于方柱形護欄支架內腔設置有筒體3；

筒體3包括上端敞口的斗形上筒體301和圓形下筒體302，且沿著斗形上筒體301內壁周向安裝有導向板14，沿著圓形下筒體302側壁軸向對稱開設有四個開口槽4，每個開口槽4均自圓形下筒體302底端向上延伸至1/2處，圓形下筒體302內腔配合設置有活塞5，圓形下筒體302底端與底座1相連；

如圖6所示，聯動裝置包括聯動板6，聯動板6的一端斜向上設置有觸發板8，觸發板8與聯動板6之間通過鉸接組件7連接，鉸接組件7包括安裝在底座1上的鉸鏈支撐23和位于鉸鏈支撐23上的鉸鏈18，聯動板6另一端通過開口槽4搭接于活塞5上，且在活塞5上端且位于圓形下筒體302內設置有鎂制空心球，活塞5下端設置有彈簧10；

翹板裝置包括翹板11和位于翹板11中部的翹板支架12，翹板支架12水平焊接在方柱形護欄支架上，且翹板11與翹板支架12通過鉸接組件13相連。

為進一步增強豬用拱玩裝置的能動性和互動性，在筒體3側壁對稱安裝有兩套旁路筒體15，旁路筒體15上端連接在斗形上筒體301外壁，旁路筒體15下端連接在圓形下筒體302外壁，且斗形上筒體301、圓形下筒體302與旁路筒體15共同構成循環通路。

為更進一步增強豬用拱玩裝置的能動性和互動性，聯動板6端部設置有通過扭簧連接的調節板19，活塞5外壁對稱設置有伸出開口槽4的四個凸臺20，且調節板19分別搭接于凸臺20上。

更進一步地，翹板11兩端分別連接有吊耳24，并在吊耳24上掛有鐵鏈組件21。

為增加豬用拱玩裝置的趣味性，翹板11中部下端安裝有彈簧，并在彈簧末端安裝有t型擋板。

進一步地，在翹板11上增設有金屬鈴鐺。

實施例3：

一種豬用拱玩裝置，包括底座1，固定設置在底座1中部的圓柱形護欄支架2，圓柱形護欄支架2下部一側設置有聯動裝置，圓柱形護欄支架2上部設有翹板裝置，在聯動裝置與翹板裝置之間且位于圓柱形護欄支架2內腔設置有筒體3，筒體3上端敞口；沿著筒體3側壁軸向設有一個開口槽4，開口槽4自筒體3底端向上延伸至2/3處，筒體3內腔下部配合設置有活塞5，筒體3底端與底座1相連；

如圖7所示，聯動裝置包括聯動板6，聯動板6一端斜向上設置有觸發板8，觸發板8與聯動板6之間通過鉸接組件7連接，鉸接組件7包括安裝在底座1上的鉸鏈支撐23和位于鉸鏈支撐23上的鉸鏈18，聯動板6另一端通過開口槽4搭接于活塞5上，且在活塞5上端且位于筒體3內設置有塑料球，活塞5下端設置有彈簧10；

翹板裝置包括翹板11和位于翹板11中部的翹板支架12，翹板支架12水平焊接在圓柱形護欄支架2上，且翹板11與翹板支架12通過鉸接組件13連接。

為更進一步增強豬用拱玩裝置的能動性和互動性，聯動板6中部下端設置有彈簧16，且在彈簧16上套設有螺栓17，螺栓17兩端分別穿過底座1和聯動板6后將彈簧16固定于底座1與聯動板6之間。

為更進一步增強豬用拱玩裝置的能動性和互動性，聯動板6端部設置有通過鉸鏈18連接的調節板19，活塞5外壁對稱設置有伸出開口槽4的一個凸臺20，且調節板19搭接于凸臺20上。

更進一步地，翹板11兩端分別連接有吊耳24，并在吊耳24上掛有鐵鏈組件21。

為增加豬用拱玩裝置的趣味性，翹板11中部下端安裝有彈簧，并在彈簧末端安裝有l型擋板。

本發明豬用拱玩裝置原理：安裝豬用拱玩裝置，并根據實際情況調整好各個構件的水平度、垂直度、角度以及構件之間的配合間隙。當豬拱動觸發板8后，觸發板8通過鉸接組件7將力矩傳遞給聯動板6，聯動板6一方面帶動彈簧16收縮，另一方面通過凸臺20將力矩傳遞給活塞5，并帶動活塞5下端的彈簧10收縮。當彈簧16和彈簧10積蓄一定動能后，彈簧、活塞5和聯動板6會在彈力的作用下瞬間復位，同時將圓球向上彈出，當圓球9撞擊到擋板22后會回落，一方面可以垂直回落至原點；另一方面可以斜向回落至斗形上筒體301內，進一步通過旁路筒體15回落至原點，如圖5中箭頭所示方向；此外，豬通過拱動翹板11或者啃咬鐵鏈組件21使翹板11傾斜，并帶動翹板11中部下端的擋板22偏轉，從而定向帶動圓球9落入旁路筒體15內使圓球9復位。如此往復觸動觸發板8和翹板11，即可實現拱玩裝置的連續能動與互動，當多頭豬同時拱動不同的觸發板8時，還可實現豬與豬之間的互動。當圓球撞擊到擋板22后，一方面通過碰撞發出聲響，增強豬拱玩時的趣味性，另一方面翹板11上的金屬鈴鐺也會發出使豬愉悅的清脆聲。
