本實用新型涉及一種糾邊裝置，具體涉及一種可單獨存在，并含有兩根糾邊導輥的糾邊裝置。

背景技術：

在薄膜卷材運行生產過程中，為使薄膜卷材的幅邊得以對準，通常需要安裝糾邊裝置。現有技術中的糾邊裝置大都結構簡易、笨重，通常是在放卷機架或某一大型機架上設置一根糾邊導輥。在幅邊調整過程中，由于糾邊導輥是安裝在一個大型機架上，所以會帶動整個機架的游動，能耗太大，且影響糾邊的靈敏度和裝置運行的穩定性。現有技術中的糾邊裝置大都采用單根糾邊導輥，由于單根糾邊導輥的輻射作用有限，通常需要較大的動作幅度才能起到有效的糾邊效果，然而太大的糾邊幅度并不利于糾邊的準確性。

技術實現要素：

本實用新型要解決的問題是提供一種單獨存在，且高效，運行穩定，節省能耗的糾邊裝置。

為解決上述問題，本實用新型發明的一種糾邊裝置，包括一個糾邊輥組，兩個滑槽機構，一個氣動機構以及控制器和若干光電探頭，所述糾邊輥組包含一個長方形框架和兩根糾邊導輥，所述糾邊導輥的軸心固定在長方形框架內。所述滑槽機構包含下滑槽、上滑槽，所述下滑槽固定在機座上，所述上滑槽固定在長方形框架的兩端，其中一個上滑槽連接了氣動機構，所述氣動機構通過控制器連接了光電探頭。

所述滑槽機構與薄膜卷材運行的方向呈45度夾角。

所述滑槽機構為兩個，分別固定在兩邊機座上，且相互對稱。

本實用新型裝置是這樣運行的：光電探頭探測薄膜卷材的幅邊位移，傳遞信號給控制器，控制器控制氣動裝置的內部氣壓，使活塞桿可以靈活地來回推動、收回，活塞桿帶動一邊的上滑槽在與之配合的下滑槽上移動，由于滑槽機構的方向與薄膜卷材運行方向呈現45度夾角，所以糾邊輥組會出現前后傾斜的狀態，薄膜卷材經糾邊導輥的斜向作用后再向前運行，可以非常快速有效，并準確地回歸設定的運行軌跡。

本實用新型裝置與現有技術中的糾邊裝置相比，具有以下優勢：1）可以單獨存在，適用性較高，可適用于背膠機、涂布機、分切機；2）本裝置在擺動過程中，不帶動任何大型機械，能耗低，運行穩定，靈敏度高，使用壽命長；3）本裝置含有兩根并排運行的糾邊導輥，并采用斜向糾邊的方式，保證糾邊的輻射范圍廣且效率高。

附圖說明

下面結合附圖對本實用新型做進一步的闡述。

圖1為本身用新型的結構示意圖；

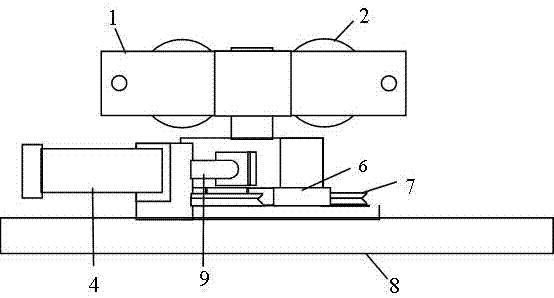

圖2為本實用新型的側視圖。

具體實施方式

一種糾邊裝置，包括一個糾邊輥組，兩個滑槽機構3，一個氣動機構4以及控制器和若干光電探頭5，所述糾邊輥組包含一個長方形框架1和兩根糾邊導輥2，所述糾邊導輥2的軸心固定在長方形框架1內。所述滑槽機構3包含下滑槽7、上滑槽6，所述下滑槽7固定在機座8上，所述上滑槽6固定在長方形框架1的兩端，其中一個上滑槽6連接了氣動機構4，所述氣動機構4通過控制器連接了光電探頭5。

所述滑槽機構3與薄膜卷材10運行的方向呈45度夾角。

所述滑槽機構3為兩個，分別固定在兩邊機座8上，且相互對稱。

本裝置是這樣運行的：光電探頭5探測薄膜卷材10的幅邊位移，傳遞信號給控制器，控制器控制氣動裝置4的內部氣壓，使活塞桿9可以靈活地來回推動、收回，活塞桿9帶動一邊的上滑槽6在下滑槽7上移動，由于滑槽機構3的方向與薄膜卷材10運行方向呈現45度夾角，所以糾邊輥組會出現前后傾斜的狀態，薄膜卷材10經糾邊導輥2的斜向作用后再向前運行，可以非常快速有效，并準確地回歸設定的運行軌跡。
