本發明屬于養殖技術領域，尤其涉及一種肉雞立體養殖系統。

背景技術：

雞舍按飼養對象分，有核心雞舍、種雞舍、育雛雞舍、育成雞舍、蛋雞舍、肉雞舍、環境安全型畜禽舍雞舍等。其中肉雞舍的飼養方式又包括地面墊料平養、籠養和網上平養。肉雞采用地面墊料平養的優點是：設備簡單、節省勞力、簡便易行、投資較少、便于管理，且肉雞應激小、增重快、成活率高。然而與籠養相比，地面墊料平養飼養密度比肉雞籠養時的飼養密度小近1倍，肉雞籠養時肉雞的活動范圍小、能量消耗少、易育肥，能夠節約飼料5％～10％。然而籠養時養殖設備投資多，對飼料營養要求高，肉雞不經常站立，手感胸肌和腿肌較松，彈性差，肉品質較差；胸囊腫發生率高，商品合格率相對低。肉雞采用網上平養時飼養密度比墊料平養法稍高。然而網上平養的缺點是肉雞的活動范圍較小，活動量不足，肉雞的胸囊腫、腿病的發病率較高。

綜合而言，肉雞地面墊料平養具有顯著的優點，而與籠養和網上平養相比，地面墊料平養的飼養密度低于籠養和網上平養的飼養密度，籠養和網上平養的飼養密度較大，但是肉雞的活動范圍較少，活動量不夠。在肉雞的養殖中，需要一種即增加肉雞的飼養密度又增加肉雞活動范圍及活動量的養殖方式。

技術實現要素：

本發明目的在于克服現有技術中存在的不足而提供一種肉雞立體養殖系統。

本發明的目的是這樣實現的：一種肉雞立體養殖系統，其特征在于：所述的雞舍內設置有升降平臺，升降平臺下部設置有驅動輪，驅動輪連接有電機，升降平臺之間設置有移動機架，移動機架上部設置有驅動滾筒，驅動滾筒連接有電機，驅動滾筒之間的移動機架上設置有從動滾筒，驅動滾筒連接有驅動電機，驅動滾筒上設置有輸送帶，輸送帶端部的移動機架上設置有刮板，輸送帶下部的移動機架上設置有支撐架，支撐架上部設置有照明燈a和紫外線消毒器，支撐架兩側設置有卡鉤，移動機架兩側設置有行走板，行走板與移動機架連接處的位置設置有鋸齒；

雞舍兩側的內壁上設置有側板，側板底部設置有照明燈b，側板靠近雞舍的邊沿底部設置有轉軸，側板外沿設置有鉤環，側板外側底部設置有卡板，轉軸端部設置有通孔，雞舍內壁上設置有轉筒，轉軸設置在轉筒內，雞舍內壁的上部設置有絞盤，雞舍內壁的下部設置有液壓座，液壓座上設置有液壓缸，液壓座四周設置有螺栓，液壓缸端部設置在卡板內，側板邊部設置有行走板。

所述的升降平臺上方的移動機架設置有支架板。

所述的刮板具有一定的角度，傾斜角度為10~90度。

所述的行走板端部有一定夾角，夾具角度為90~180度。

所述的絞盤為電動絞盤。

本發明具有以下優點：

1、本發明利用移動機架和側板的設置，增大了地面平養的飼養密度，不但能在地面上飼養肉雞，而且能在移動機架和側板上飼養肉雞，移動機架和側板的面積即為增加的飼養面積，增加了飼養密度的同時，又避免了肉雞在一起擁擠生長。

2、本發明通過行走板的設置，能夠使地面上的肉雞通過行走板進入到移動機架和側板上，同時也能使移動機架和側板上的肉雞從移動機架和側板上走出，在肉雞上下移動機架和側板的過程中，增加了肉雞的活動范圍，同時使肉雞的活動量加大，減少了胸囊腫、腿病的發病率，提高了肉雞的肉質。

3、本發明中，通過升降平臺能夠將移動機架從雞舍中移出，移出后能夠對移動機架進行徹底的消毒及清洗，通過轉軸、轉軸及鉤環的設置，能夠將側板從雞舍的內壁卸下，清洗簡單方便。

附圖說明

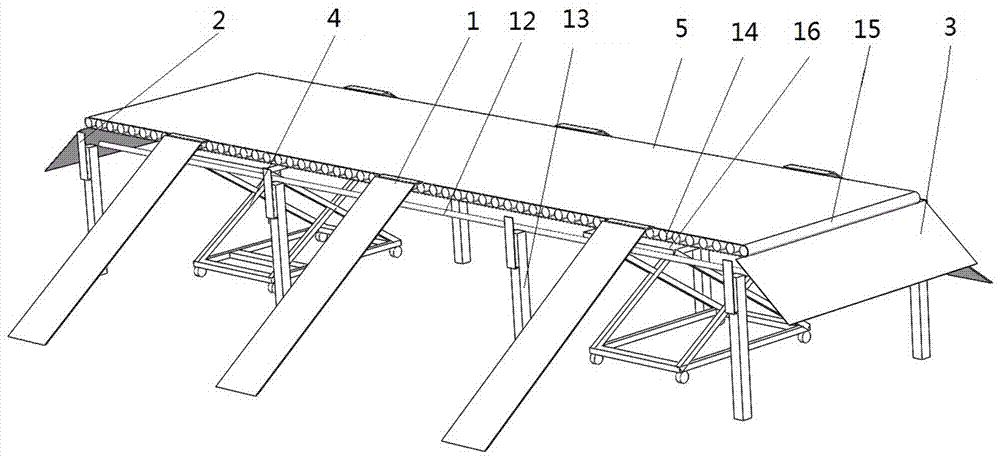

圖1為肉雞立體養殖系統的結構示意圖。

圖2為肉雞立體養殖系統移動架的內部結構示意圖。

圖3為肉雞立體養殖系統側板底部結構示意圖。

圖4為肉雞立體養殖系統側板底部的局部結構示意圖。

具體實施方式

實施例1，如圖1、圖2、圖3所示，一種肉雞立體養殖系統，所述的雞舍內設置有升降平臺4，升降平臺4下部設置有驅動輪，驅動輪連接有電機，電機帶動驅動輪行走，從而使升降平臺移動。升降平臺4之間設置有移動機架5，升降平臺4上方的移動機架5設置有支架板16；移動機架5上部設置有驅動滾筒15，驅動滾筒15連接有電機，驅動滾筒15之間的移動機架5上設置有從動滾筒14，驅動滾筒15連接有驅動電機，驅動滾筒15上設置有輸送帶，電機帶的驅動滾筒轉動，驅動滾筒帶動輸送帶轉動，利用摩擦力，輸送帶使從動滾筒轉動，從動滾筒輔助輸送帶的運動。輸送帶端部的移動機架5上設置有刮板3，刮板3具有一定的角度，傾斜角度為10~90度便于肉雞的糞便從輸送帶上刮下。輸送帶下部的移動機架5上設置有支撐架13，支撐架13上部設置有照明燈a12和紫外線消毒器18，支撐架13兩側設置有卡鉤2，移動機架5兩側設置有行走板1，行走板端部有一定夾角，夾具角度為90~180度，便于肉雞通過行走板進入到輸送帶和側板上。行走板1與移動機架5連接處的位置設置有鋸齒；

雞舍兩側的內壁9上設置有側板10，側板底部設置有照明燈b20，側板10靠近雞舍的邊沿底部設置有轉軸23，側板10外沿設置有鉤環19，側板10外側底部設置有卡板17，卡板17防止液壓缸7滑脫，便于液壓缸7對側板10的支撐，轉軸23端部設置有通孔，通孔內設置有圓柱銷，圓柱銷防止轉軸從轉筒內滑出。雞舍內壁9上設置有轉筒22，轉軸23設置在轉筒22內，雞舍內壁9的上部設置有絞盤11，絞盤11為電動絞盤，絞盤11包括有絞繩6，雞舍內壁9的下部設置有液壓座8，液壓座8上設置有液壓缸7，液壓座8四周設置有螺栓21，液壓缸7端部設置在卡板17內，側板10邊部設置有行走板1。

本發明使用時，升降平臺可以控制移動機架的上下升降和移動，當需要移動時，通過升降平臺將移動機架升起，使移動機架和支撐架離開地面，然后通過驅動輪驅動升降平臺的移動，進而使移動機架移動。當移動機架需要使用時，通過升降平臺降低移動機架，使移動機架和支撐架與地面接觸，使支撐架對移動支架起到支撐的作用。在使用時，肉雞通過行走板走進輸送帶上，行走板端部的鋸齒，能防止行走板從機架上滑落。不需要行走板時，將行走板放到卡鉤內；節省使用空間。當需要清理輸送帶上的糞便時，將肉雞從輸送帶上趕下，然后使輸送帶轉動，輸送帶向一側運動，通過刮板將輸送帶上的糞便刮落到地面上，然后使用鏟車進行清理，支撐架上部的紫外線消毒器能夠對移動機架進行消毒，照明燈a和照明燈b為雞舍提供照明，防止由于移動支架和側板的遮擋影響雞舍內的采光。紫外線消毒器、照明燈a和照明燈b均為可拆卸結構，便于對移動機架和側板的清洗。

雞舍內的側板上的轉軸穿進轉筒內，轉軸端部的通孔內設置圓柱銷，防止轉軸從轉筒內滑出，同時也使側板能夠以轉軸為軸心成扇形轉動。在使用時，側板水平，絞盤內的絞繩鉤在鉤環上，液壓缸的端部設置在卡板內，液壓缸起到支撐的作用，在絞盤和液壓缸的同時作用下，使側板水平固定在雞舍內壁上，以供肉雞在側板上行走及運動。當不使用時，先松絞盤，后收縮液壓缸，使側板的外邊沿向下運動，此時側板成斜面，使用高壓水槍或者刮板對側板進行清理，清理完成以后，收緊絞盤，拉起側板，將側板拉至貼到雞舍內壁上。當側板需要徹底清洗時，解開鉤環內的絞繩，取下圓柱銷，將轉軸從轉筒內取出，從而將整個側板取下進行消毒處理。本發明增大了肉雞的生長面積，肉雞驅高的特性也促使肉雞向移動支架和側板上移動，從而增加了肉雞的活動量，有利于肉雞的健康成長。

上述實例僅為本發明的優選實例而已，并不用以限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
