本發明涉及智能機械技術領域，具體涉及一種智能割草機及其控制方法。

背景技術：

智能割草機是一種戶外機器人，已經開始被廣大家庭用戶所認可。它具有自動行走功能，防止碰撞，防止出線，自動返回充電，具備安全監測和電池電量檢測，具備一定的爬坡能力，最重要的是能自主完成修剪草坪的工作，無需人為直接控制和操作，且功率低、噪聲小、外觀精美，能大幅降低人工操作。

然而，智能割草機在戶外工作的時候難免會遇到一些惡劣條件，比如雷雨、霜凍等惡劣天氣時，草坪非常濕，對智能割草機的正常運作帶來影響，甚至損壞其內部電路，并且，當惡劣天氣已經過去，草坪的濕度或水分還未達到要求時，此時切割既不利于割草機的正常運轉，導致割草機的使用壽命較短，還容易對草坪造成其他破壞；另外室外環境光照條件變化萬千，即使白天有時陽光強烈，有時霧起云涌，所以為了保證圖像便于識別，一般都會使用帶有自動曝光功能的攝像頭的智能割草機。但是目前攝像頭的自動曝光功能可能會導致關鍵區域上曝光過度或者曝光不足，從而導致該智能割草機不能進行正確的圖像識別操作，而影響割草機的正常工作。

技術實現要素：

鑒于上述現有技術的缺陷，本發明要解決的技術問題是提供一種智能割草機及其控制方法，該割草機能夠自動檢測其工作區域的環境條件，包括草坪的濕度條件和割草機工作區域內的曝光度條件，并將檢測到的環境條件數據和預設的參數值進行比較分析，再通過控制板將所述割草機的環境條件調整到合適范圍內，保證割草機即使在上述惡劣的環境中也能正常工作。

鑒于上述要解決的技術問題，本發明提供如下的技術解決方案：

一種智能割草機，包括割草機本體，其特征在于，還包括目標采集裝置、控制板、切割裝置和行駛裝置，所述目標采集裝置包括濕度采集模塊和曝光度采集模塊；

所述濕度采集模塊用于采集草坪的濕度值，并將所采集到的濕度數據傳輸至控制板中；

所述曝光度采集模塊用于采集割草機工作區域內的曝光度，并將采集到的曝光度數據傳輸至控制板中；

所述目標采集裝置、切割裝置和行駛裝置均通過有線或無線通信技術與控制板聯接。

優選的，所述濕度采集模塊通過濕度傳感器采集草坪的濕度數據。

優選的，所述曝光度采集模塊通過攝像頭采集所述智能割草機工作區域的圖像信息，并鎖定所述圖像信息中需要進行圖像識別的圖像區域，然后采集所述圖像區域內的曝光度數據。

優選的，所述控制板包括參數存儲器和比較器，所述參數存儲器用來設置并存儲濕度參數和曝光度參數范圍，所述比較器用來將所述目標采集裝置采集到的濕度數據和曝光度數據和所述參數存儲器中設置的濕度參數和曝光度參數范圍分別進行比較分析，來判斷所述濕度和曝光度是否滿足使所述智能割草機正常工作的條件。

優選的，所述控制板還包括位置監測裝置，用于對割草機的位置進行識別，所述位置監測裝置存儲有預先第一預定比例參數和第二預定比例參數，所述第二預定比例比第一預設比例的范圍值大，當割草機行駛到第一預定比例的采樣點處時進行采集濕度數據，若采集到的濕度數據小于預設濕度參數值時，則輸出切割信號，控制所述割草機在采樣區域內行駛并切割；否則，不輸出切割信號，控制割草機繼續朝所述草坪的其他區域行駛，并對所述草坪的其他區域的濕度進行采樣；當割草機行駛到第二預定比例的采樣點處時進行采集濕度數據，若采集到的濕度數據小于預設濕度參數值時，則輸出切割信號，控制所述割草機在采樣區域內行駛并切割；否則，不輸出切割信號，控制割草機直接返回充電站。

優選的，所述控制板還包括計時器，所述計時器存儲有預設時間參數，用于在檢測到濕度大于預設濕度參數值的采樣點時開始計時，當預設時間內檢測到濕度大于所述預設濕度參數值的采樣點超過第二預定比例時，控制板控制割草機行駛至充電站。

本發明還提供了一種上述智能割草機的控制方法，包括如下過程：

s1：控制割草機在草坪上行駛，但不輸出切割信號，并且對所述割草機的工作環境進行采樣，包括采集草坪的濕度數據和割草機工作區域內的曝光度數據，其中采集草坪的濕度數據是通過所述濕度傳感器來實現，采集割草機工作區域內的曝光數據是首先通過所述攝像頭采集智能割草機工作區域的圖像信息，然后鎖定所述圖像信息中需要進行圖像識別的圖像區域，最后再獲取所述圖像區域內的曝光度數據；

s2：比較分析采集到的采樣點處的濕度和曝光度，當超過第一預定比例的采樣點的濕度小于所述預設濕度參數值，且曝光度達到所述預設曝光度參數范圍值內時，輸出切割信號，控制所述割草機在采樣區域內行駛并切割；否則，不輸出切割信號，控制割草機繼續朝所述草坪的其他區域行駛并對所述草坪的其他區域進行濕度采樣，或/和對曝光度值進行調整直至曝光度達到所述預設曝光度參數范圍值內；

優選的，所述控制方法還包括：在檢測到濕度大于所述預設濕度參數值的采樣點時開始計時，若在預設時間內檢測到濕度大于所述預設濕度參數值的采樣點超過所述第二預定比例，控制割草機行駛至充電站，。

優選的，所述控制方法還包括：若割草機剛從充電站出發，檢測到的采樣點處的濕度大于預設濕度參數值，則控制割草機返回充電站。

進一步優選的，所述控制割草機返回充電站的之后，還包括在第一預設時長后再次控制割草機駛出充電站開始工作的步驟。

與現有技術相比，本發明的有益效果是：

（1）本發明的智能割草機包括目標采集裝置、控制板、切割裝置和行駛裝置，通過目標采集裝置采集目標數據，并將數據傳輸至控制板中，在控制板中對目標數據進行比較分析，然后作出相應指令對割草機進行相應調整，以使割草機達到最佳工作狀態，整個過程不需人為操作，實現機械智能化。

（2）本發明的智能割草機能夠自動檢測草坪的濕度數據和其工作區域內的曝光度數據，并做相應的調整，使得割草機在草坪潮濕或光線不好的環境條件下都能正常穩定的工作，使用起來省時省力。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1為本發明的智能割草機的一種實施例的模塊結構示意圖；

圖2為圖1中的智能割草機的控制方法流程示意圖。

具體實施方式

下面結合具體實施例，進一步闡述本發明的技術方案。這些實施例僅用于說明本發明的最優方案而不用于限制本發明的保護范圍。

如圖1所示，本實施例中的智能割草機，包括割草機本體，還包括目標采集裝置、控制板、切割裝置和行駛裝置，其中目標采集裝置包括濕度采集模塊和曝光度采集模塊。目標采集裝置、切割裝置和行駛裝置均通過有線或無線通信技術與控制板聯接。

其中濕度采集模塊用于采集草坪的濕度值，并將所采集到的濕度數據傳輸至控制板中；在本實施例中，濕度采集模塊通過濕度傳感器采集草坪的濕度數據。為了便于檢測草坪的濕度，濕度傳感器設置于割草機本體的外殼底部，靠近草坪一側。濕度傳感器用于對草坪進行采樣，檢測對應采樣點處的濕度。割草機以預設頻率對草坪進行采樣，當割草機處于行駛狀態時，濕度傳感器采集到的是草坪不同位置的濕度，即割草機行駛時，不同時間的采樣點的位置并不相同。濕度傳感器的個數可以為1個或多個。本實施例中，為了在同一時間檢測到多個采樣點，獲得更大范圍的草坪的濕度情況，濕度傳感器的個數為6個，分布于割草機的外殼底部邊沿處。

其中曝光度采集模塊用于采集割草機工作區域內的曝光度，并將采集到的曝光度數據傳輸至控制板中。曝光度采集模塊通過攝像頭采集所述智能割草機工作區域的圖像信息，并鎖定所述圖像信息中需要進行圖像識別的圖像區域，然后采集所述圖像區域內的曝光度數據。具體過程為：智能割草機通過其自帶的攝像頭采集到的圖像信息來判斷草地和邊界，智能割草機由攝像頭鏡頭的視角、攝像頭安裝的方位決定了攝像頭的視線區域的大小。在對圖像進行識別判斷圖像區域是否為草地時，無需對攝像頭的整個視線區域的圖像進行處理，只需對區域中部分區域進行圖像識別即可，這樣可以提高圖像識別的效率，降低對cpu性能的要求。

控制板還包括參數存儲器和比較器，參數存儲器用來設置并存儲濕度參數和曝光度參數范圍；比較器用來將所述目標采集裝置采集到的濕度數據和曝光度數據和所述參數存儲器中設置的濕度參數和曝光度參數范圍分別進行比較分析，來判斷所述濕度和曝光度是否滿足使所述智能割草機正常工作的條件。

控制板還包括位置監測裝置，用于對割草機的位置進行識別，位置監測裝置存儲有預先第一預定比例參數和第二預定比例參數，第二預定比例比第一預設比例的范圍值大。當割草機行駛到第一預定比例的采樣點處時進行采集濕度數據，若采集到的濕度數據小于預設濕度參數值時，則輸出切割信號，控制割草機在采樣區域內行駛并切割；否則，不輸出切割信號，控制割草機繼續朝所述草坪的其他區域行駛，并對草坪的其他區域的濕度進行采樣；為避免出現草坪整體較為潮濕，割草機仍對整個草坪進行檢測的情況出現，當割草機行駛到第二預定比例的采樣點處時進行采集濕度數據，若采集到的濕度數據小于預設濕度參數值時，則輸出切割信號，控制割草機在采樣區域內行駛并切割；否則，不輸出切割信號，控制割草機直接返回充電站。

控制板還包括計時器，計時器存儲有預設時間參數，用于在檢測到濕度大于預設濕度參數值的采樣點時開始計時，當預設時間內檢測到濕度大于所述預設濕度參數值的采樣點超過第二預定比例時，控制板控制割草機行駛至充電站。

為避免割草機返回充電站之后，長時間不工作。本實施例中，計時器還用于在割草機返回充電站之后進行計時，以利于在達到第一預設時長后再次控制割草機駛出充電站開始工作。例如，從返回充電站之后開始計時，過半天或一天后，再次駛出充電站對草坪的濕度或水分進行檢測。

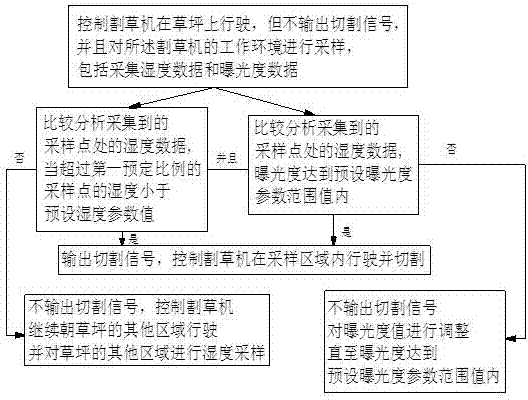

如圖2所示，本實施例智能割草機的控制方法，包括如下過程：

s1：控制割草機在草坪上行駛，但不輸出切割信號，并且對所述割草機的工作環境進行采樣，包括采集草坪的濕度數據和割草機工作區域內的曝光度數據，其中采集草坪的濕度數據是通過所述濕度傳感器來實現，采集割草機工作區域內的曝光數據是首先通過所述攝像頭采集智能割草機工作區域的圖像信息，然后鎖定所述圖像信息中需要進行圖像識別的圖像區域，最后再獲取所述圖像區域內的曝光度數據；

s2：比較分析采集到的采樣點處的濕度和曝光度，當超過第一預定比例的采樣點的濕度小于所述預設濕度參數值，且曝光度達到所述預設曝光度參數范圍值內時，輸出切割信號，控制所述割草機在采樣區域內行駛并切割；否則，不輸出切割信號，控制割草機繼續朝所述草坪的其他區域行駛并對所述草坪的其他區域進行濕度采樣，或/和對曝光度值進行調整直至曝光度達到所述預設曝光度參數范圍值內。

其中，在檢測到濕度大于所述預設濕度參數值的采樣點時開始計時，若在預設時間內檢測到濕度大于所述預設濕度參數值的采樣點超過所述第二預定比例，控制割草機行駛至充電站。若割草機剛從充電站出發，檢測到的采樣點處的濕度大于預設濕度參數值，則控制割草機返回充電站。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
