本發明涉及農業機械技術領域，具體涉及一種土壤松土裝置。

背景技術：

松土的意思是為種植而以人力翻耕土壤，土壤時間長了容易結塊，這樣就降低了根的透氣性，如同把跟密閉起來了一樣，耕松之后，就使土壤顆粒之間的空隙加大，空氣就容易進去，增加了根細胞的呼吸，呼吸作用加強了，可以加強蒸騰作用，促進了根毛與土壤中的礦質元素的交換，這樣也就能促進根對礦質元素的吸收。傳統的松土裝置，難以對硬度過大的土壤進行松土操作，容易出現由于土壤硬度過大而導致的松土效率低下，從而降低了工作效率，增加了人力的支出，增加成本的同時給使用者的使用帶來不便。

技術實現要素：

本發明要解決的技術問題是提供一種具有避免了由于土壤硬度過大而導致的松土效率低下，提高工作效率，減少了人力的支出，降低成本的同時方便了使用者的使用的土壤松土裝置。

為了解決上述技術問題，本發明提供一種土壤松土裝置，包括機架，機架上設置有若干松土刀和分土裝置，松土刀包括刀具、齒輪、齒條和氣缸，刀具的一端上設置有齒輪，刀具通過齒輪轉動設置在機架上，機架上滑動設置有齒條，齒輪和齒條之間嚙合，氣缸固定設置在機架上，且氣缸的活塞缸與齒條連接，分土裝置包括第一刀片、第二刀片、第一棘輪和第二棘輪，第一刀片和第二刀片分別設置在第一棘輪和第二棘輪上，且第一刀片和第二刀片之間呈八字形。

優選的，所述機架為長方形結構，且松土刀沿機架的長度方向等距設置，便于松土刀對土壤進行松土作業。

優選的，所述松土刀至少設置有兩個，使得松土刀依次對土壤進行松土，能達到較好的松土效果。

優選的，所述機架對立的兩端上還分別設置有掛鉤環和載物箱體，通過掛鉤環可掛置在車體上進行拉動松土，節省人力，載物箱體內可放置重物，使得松土時刀具能伸入土壤內。

優選的，所述刀具為弧形狀結構，便于刀具能插入土壤內。

優選的，所述機架的兩側還設置有車輪，便于通過掛鉤環掛置在車體上進行拉動松土，節省人力。

優選的，所述第一刀片和第二刀片對稱設置在機架的兩側，使得分土裝置能沿著松土刀松土后的痕跡將土分開。

本發明的優點：具有避免了由于土壤硬度過大而導致的松土效率低下，提高工作效率，減少了人力的支出，降低成本的同時方便了使用者的使用等優點。

附圖說明

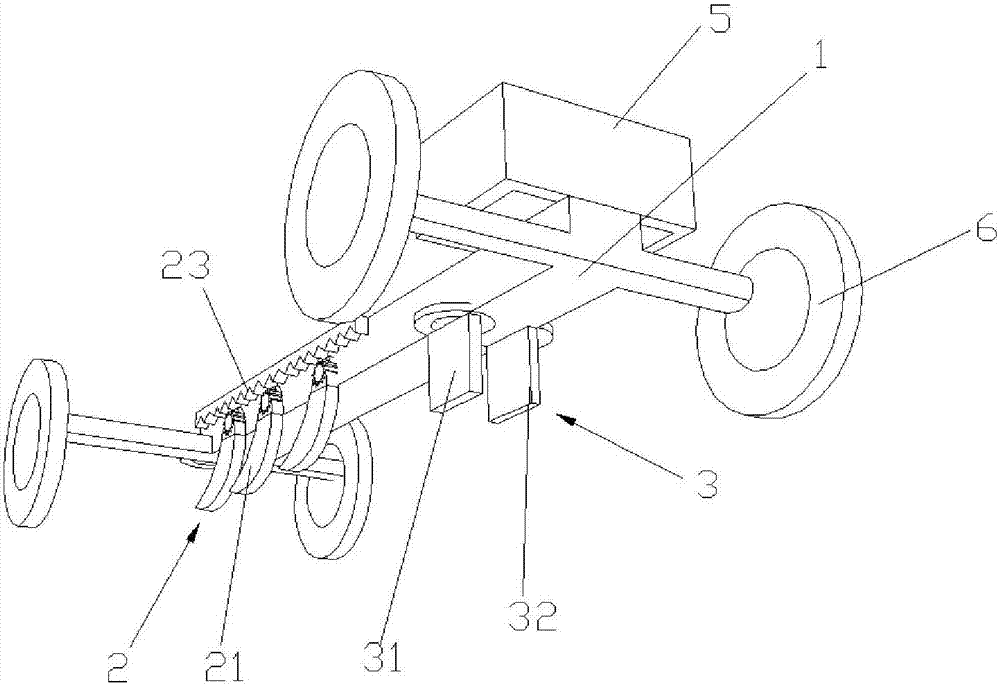

圖1為本發明一種土壤松土裝置結構示意圖；

圖2為本發明一種土壤松土裝置的第一刀片和第二刀片位置示意圖；

圖中標記為：1、機架；2、松土刀；21、刀具；22、齒輪；23、齒條；24、氣缸；3、分土裝置；31、第一刀片；32、第二刀片；33、第一棘輪；34、第二棘輪；4、掛鉤環；5、載物箱體；6、車輪。

具體實施方式

下面結合附圖描述本發明的優選實施方式。

如圖1-2所示，本發明的一種土壤松土裝置，包括機架1，機架1上設置有若干松土刀2和分土裝置3，松土刀2包括刀具21、齒輪22、齒條23和氣缸24，刀具21的一端上設置有齒輪22，刀具21通過齒輪22轉動設置在機架1上，機架1上滑動設置有齒條23，齒輪22和齒條23之間嚙合，氣缸24固定設置在機架1上，且氣缸24的活塞缸與齒條23連接，分土裝置3包括第一刀片31、第二刀片32、第一棘輪33和第二棘輪34，第一刀片31和第二刀片32分別設置在第一棘輪33和第二棘輪34上，且第一刀片31和第二刀片32之間呈八字形。

機架1為長方形結構，且松土刀2沿機架1的長度方向等距設置，便于松土刀2對土壤進行松土作業，松土刀2至少設置有兩個，使得松土刀2依次對土壤進行松土，能達到較好的松土效果，機架1對立的兩端上還分別設置有掛鉤環4和載物箱體5，通過掛鉤環4可掛置在車體上進行拉動松土，節省人力，載物箱體5內可放置重物，使得松土時刀具21能伸入土壤內，刀具21為弧形狀結構，便于刀具21能插入土壤內，機架1的兩側還設置有車輪6，便于通過掛鉤環4掛置在車體上進行拉動松土，節省人力，第一刀片31和第二刀片32對稱設置在機架1的兩側，使得分土裝置3能沿著松土刀2松土后的痕跡將土分開。

本發明的工作原理是：推動機架1前進，首先機架1上的松土刀2可對土壤進行松土工作，然后再由分土裝置3將松土后的土壤進行分土，提高松土的效果，還可通過氣缸24帶動齒條23在機架1上移動，從而通過齒輪22帶動刀具21轉動調節與地面之間的角度，以便獲得不同的松土效果，通過調節第一棘輪33和第二棘輪34，可使得第一刀片31和第二刀片32之間的夾角變化，通過第一棘輪33和第二棘輪34可將第一刀片31和第二刀片32調節角度后的狀態鎖住，方便在松土作業。

本發明的優點：具有避免了由于土壤硬度過大而導致的松土效率低下，提高工作效率，減少了人力的支出，降低成本的同時方便了使用者的使用等優點。

以上所述僅為發明創造的較佳實施例而已，并不用以限制本發明創造，凡在本發明創造的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明創造的保護范圍之內。

技術特征：

技術總結
本發明提供一種土壤松土裝置，具體涉及農業機械技術領域，包括機架，機架上設置有若干松土刀和分土裝置，松土刀包括刀具、齒輪、齒條和氣缸，刀具的一端上設置有齒輪，刀具通過齒輪轉動設置在機架上，機架上滑動設置有齒條，齒輪和齒條之間嚙合，氣缸固定設置在機架上，且氣缸的活塞缸與齒條連接，分土裝置包括第一刀片、第二刀片、第一棘輪和第二棘輪，第一刀片和第二刀片分別設置在第一棘輪和第二棘輪上，且第一刀片和第二刀片之間呈八字形。本發明具有避免了由于土壤硬度過大而導致的松土效率低下，提高工作效率，減少了人力的支出，降低成本的同時方便了使用者的使用的優點。

技術研發人員：趙南南
受保護的技術使用者：趙南南
技術研發日：2017.07.14
技術公布日：2017.10.13
