本實用新型涉及農業機械領域，具體說是一種折疊式多功能玉米收割機割臺。

背景技術：

目前，市場上大多數的玉米收割機大多是針對直立的玉米進行收割，將玉米收割后直接將秸稈粉碎還田；還有的收割機是收割已經摘下的玉米穗，但目前沒有針對秸稈已經割倒但玉米穗沒有剝離的玉米進行收割的收割機，這導致農村很多倒伏的玉米及需要保留秸稈的玉米無法收割。

技術實現要素：

為了克服現有的玉米收割機無法收割秸稈割倒但玉米穗沒有剝離的玉米的不足，本實用新型提供一種折疊式多功能玉米收割機割臺，該折疊式多功能玉米收割機割臺不但能收割正常秸稈直立的玉米，也可以收割秸稈已割倒的玉米，可選擇秸稈粉碎或者不粉碎，而且損失率小，操作安全性高。

本實用新型的技術方案是：一種折疊式多功能玉米收割機割臺，包括支架，所述支架上通過下滾輪軸連接有拉莖滾機構，所述拉莖滾機構包括拉莖滾支板，下滾輪軸穿過拉莖滾支板后連接有下拉莖滾輪，所述拉莖滾支板上還連接有上拉莖滾輪及粉碎刀；所述支架上連接有后鏈輪軸、中鏈輪軸、前鏈輪軸，上述鏈輪軸上通過鏈輪連接傳動鏈條Ａ，所述拉莖滾輪支板上通過轉軸連接有傳動鏈條Ｂ；所述支架上傳動鏈條A的一側固定有擋穗板。

所述傳動鏈條A和傳動鏈條B上均設有鉤爪。

所述前鏈輪軸、中鏈輪軸、后鏈輪軸上分別連接有鏈輪，所述鏈輪上連接有鏈條，且所述前鏈輪軸高度與支架底部對齊。

所述拉莖滾支板上固定有粉碎刀支架，粉碎刀支架上有可拆裝的粉碎刀,且粉碎刀位于上、下拉莖滾輪交界處的外側。所述拉莖滾輪支板上相對于粉碎刀的另一側固定有擋板及接穗板，其中擋板和接穗板分別固定在上拉莖滾輪支板的上下兩端。

所述拉莖滾支板上通過軸承連接有上滾輪軸，上滾輪軸上連接有上拉莖滾輪，所述上滾輪軸和下滾輪軸及所述后鏈輪軸均通過傳動裝置與拖拉機相連。

所述支架底部固定有行走輪。

本實用新型具有如下有益效果：由于采取上述方案，該玉米收割機割臺可以對已經割倒的玉米進行收割，也可對正常的直立玉米收割，也可根據需要選擇秸桿還田或者不還田，適用范圍廣。并且結構簡單，便于操作，損失率小，安全性高。

附圖說明

圖1是本實用新型的主視圖；

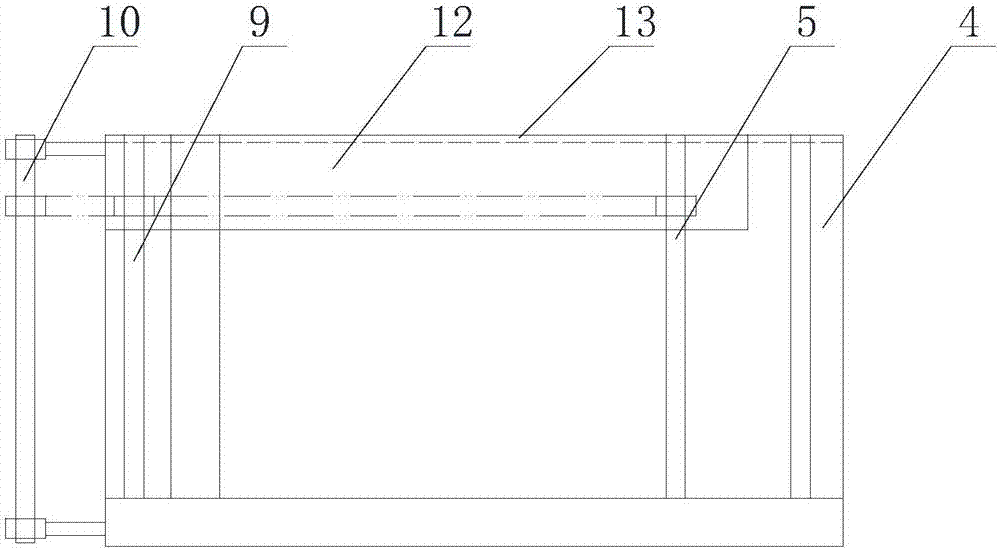

圖2是本實用新型的俯視圖；

圖3是本實用新型的左視圖。

圖中1-上滾輪軸，2-下滾輪軸，3-下滾輪后托架，4-支架，5-后鏈輪軸，6-傳動鏈條A，7-下拉莖滾輪，8-下滾輪前托架，9-中鏈輪軸，10-前鏈輪軸，11-傳動鏈條B，12-上拉莖滾輪，13-擋穗板，14-拉莖滾輪支板， 15-粉碎刀支架，16-粉碎刀，17-擋板，18-接穗板。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

由圖1至圖3所示，一種折疊式多功能玉米收割機割臺，包括支架4，所述支架4底部固定有行走輪， 支架4上固定有下滾輪后托架3及下滾輪前托架8，下滾輪后托架3及下滾輪前托架8上支撐有下滾輪軸2，所述下滾輪軸2連接有拉莖滾機構，所述拉莖滾機構包括拉莖滾支板14、上拉莖滾輪12和下拉莖滾輪7，下滾輪軸2穿過拉莖滾支板14后連接有下拉莖滾輪7，所述拉莖滾支板14上還通過軸承連接有上滾輪軸1，上滾輪軸1上連接有上拉莖滾輪12，所述上拉莖滾輪12和下拉莖滾輪7外表面均設有軸向的葉片。所述上滾輪軸1和下滾輪軸2均通過傳動裝置與拖拉機相連。拖拉機可以帶動上、下拉莖滾輪分別單獨旋轉，同時，由上、下拉莖滾輪組成的拉莖機構也可以繞下滾輪軸2旋轉，這使得上、下拉莖滾輪相互之間可以為豎直狀態，也可以為水平狀態。

所述支架4上連接有后鏈輪軸5、中鏈輪軸9、前鏈輪軸10，所述前鏈輪軸10、中鏈輪軸9、后鏈輪軸5上分別連接有鏈輪，所述鏈輪上連接有傳動鏈條A6，且所述前鏈輪軸10的高度低于中鏈輪軸9、后鏈輪軸5，其高度與支架4底部對齊。所述后鏈輪軸5通過傳動裝置與拖拉機相連，由拖拉機帶動其轉動，從而帶動傳動鏈條A6傳動。所述拉莖滾輪支板14上通過轉軸連接有傳動鏈條B11，當拉莖滾輪支板14為豎直狀態時，所述傳動鏈條B11位于傳動鏈條A6的上方。同理，傳動鏈條B11由電機帶動與傳動鏈條A11同步傳動。所述傳動鏈條Ａ6和傳動鏈條Ｂ11上均設有鉤爪，在鏈條移動時，鉤爪可以將玉米秸稈鉤起，并通過鏈條向后傳送。所述支架4上傳動鏈條A6的一側還固定有擋穗板13，可以避免玉米穗掉落到地上。

所述拉莖滾支板14上還可以固定有粉碎刀支架15，粉碎刀支架15上固定有粉碎刀16,且粉碎刀16位于上、下拉莖滾輪交界處的外側，玉米秸桿經過粉碎刀時將被粉碎直接還田。粉碎刀支架15也可拆下，此時秸桿不粉碎，可整根回收。

所述拉莖滾輪支板14上相對于粉碎刀16的另一側固定有擋板17及接穗板18，其中擋板17和接穗板18分別固定在上拉莖滾輪支板14的上下兩端，擋板17和接穗板18可以將掉落的玉米粒收集，防止玉米粒迸濺造成損失。

該收割機割臺可由拖拉機帶動, 可收割秸桿直立或者秸稈已經割倒但玉米穗沒有剝離的玉米。在收割已割倒的玉米時，傳動鏈條A6前端的鉤爪將秸桿鉤起，向后輸送到上、下拉莖滾輪處，上、下拉莖滾輪旋轉將玉米穗由秸桿上割下，落在接穗板18上。接穗板上還可以連接傳送機構，將玉米穗傳送到車廂里。在收割直立的玉米時，轉動拉莖機構，使拉莖機構繞下滾輪軸2轉動，從而使上拉莖滾輪12、下拉莖滾輪7處于水平狀態，可以收割直立的玉米。同時，如果秸桿需要粉碎還田，將粉碎刀支架15及粉碎刀16安裝在支架4上，秸桿由粉碎刀16粉碎后直接還田，如果秸桿不需要粉碎，則不安裝粉碎刀即可。
