本實用新型涉及農用機械設備技術領域，具體為一種農用簡單實用的鋪膜機。

背景技術：

目前，在我國農村，平整的土地上鋪地膜的機器已經很成熟了。但是，田間起壟種植的煙葉、土豆、紅薯等的鋪膜還沒有合適的機器，現階段，多是靠手工來完成的，這樣勞動強度大，效率低，效果還不理想。于是人們設計出了簡單實用新型的鋪膜機，但是就目前市場上的鋪膜機而言，還存在著一些問題，一直困擾著客戶的使用，比如只能進行單一的鋪膜工作，使得整體功能單一，無法滿足農民的使用需求，因此目前急需改善市場上鋪膜機的結構，以便于更方便的為農民服務。

技術實現要素：

本實用新型的目的在于提供一種農用簡單實用的鋪膜機，以解決上述背景技術中提出的功能單一的問題。

為實現上述目的，本實用新型提供如下技術方案：一種農用簡單實用的鋪膜機，包括拉桿、進料口、開溝裝置、壓滾輪和地膜固定軸，所述拉桿與框架相連接，且框架通過行走支撐桿與行走輪相連接，所述地膜固定軸通過膜筒支撐桿與框架相連接，且地膜固定軸的內側固定安裝有地膜固定裝置，所述進料口的下方固定安裝有放料閥，且放料閥的下方固定設置有出料口，所述開溝裝置通過固定座與框架相連接，所述壓滾輪通過壓滾輪連接架與開溝裝置相連接，且開溝裝置的左側固定安裝有地膜固定軸，所述拉桿的上方固定設置有橡膠環，所述框架的下方固定安裝有支撐架，所述進料口通過施肥固定軸與框架相連接。

優選的，所述行走輪和地膜固定軸均設有兩處，且行走輪之間的距離大于地膜固定軸之間的距離。

優選的，所述開溝裝置和出料口均為可拆卸安裝裝置。

優選的，所述行走支撐桿的長度大于膜筒支撐桿的長度。

優選的，所述地膜固定裝置設置有兩處，且關于框架的中軸線對稱設置，同時地膜固定裝置為可伸縮裝置。

與現有技術相比，本實用新型的有益效果是：該農用簡單實用的鋪膜機，設有開溝裝置和施肥裝置，在鋪膜的過程中，可以利用開溝裝置進行開溝，同時也可以利用該鋪膜機上的施肥裝置進行對土地上施肥，使得該鋪膜機的功能不再單一，滿足了農民的使用需求，且整個施肥裝置為可拆卸安裝裝置，可以在鋪膜的過程中，將整個施肥裝置卸下，以便于減輕整體的重量，從而降低工作的難度，且將地膜固定裝置設置成可伸縮裝置，可以在使用過程中，在一定的范圍內，對不同長度的地膜進行鋪膜工作，操作簡單，提高了整體的實用新型性。

附圖說明

圖1為本實用新型結構側視示意圖；

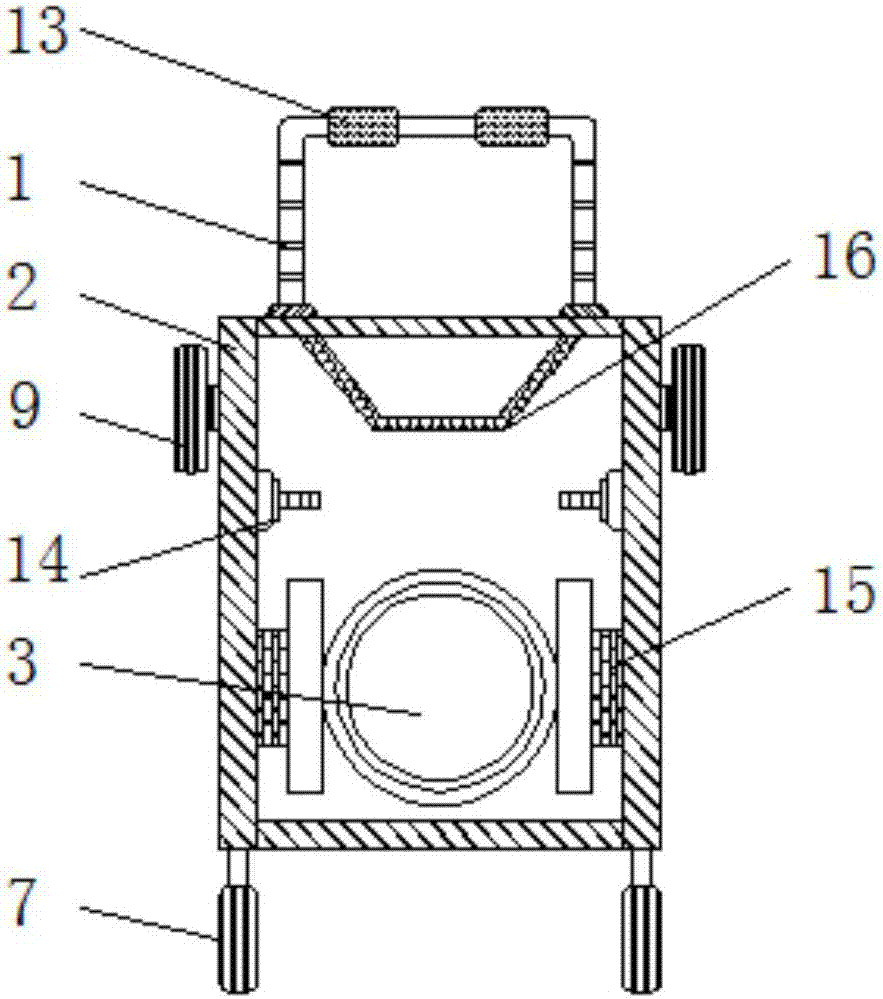

圖2為本實用新型結構俯視示意圖。

圖中：1、拉桿，2、框架，3、進料口，4、放料閥，5、固定座，6、開溝裝置，7、壓滾輪，8、行走支撐桿，9、行走輪，10、膜筒支撐桿，11、地膜固定軸，12、壓滾輪連接架，13、橡膠環，14、地膜固定裝置，15、施肥固定軸，16、支撐架，17、出料口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種農用簡單實用的鋪膜機，包括拉桿1、進料口3、開溝裝置6、壓滾輪7和地膜固定軸11，拉桿1與框架2相連接，且框架2通過行走支撐桿8與行走輪9相連接，行走支撐桿8的長度大于膜筒支撐桿10的長度，行走輪9和地膜固定軸11均設有兩處，且行走輪9之間的距離大于地膜固定軸11之間的距離，便于進行鋪膜操作，地膜固定軸11通過膜筒支撐桿10與框架2相連接，且地膜固定軸11的內側固定安裝有地膜固定裝置14，地膜固定裝置14設置有兩處，且關于框架2的中軸線對稱設置，同時地膜固定裝置14為可伸縮裝置，方便對不同長度的地膜進行鋪膜工作，進料口3的下方固定安裝有放料閥4，且放料閥4的下方固定設置有出料口17，開溝裝置6通過固定座5與框架2相連接，壓滾輪7通過壓滾輪連接架12與開溝裝置6相連接，開溝裝置6和出料口17均為可拆卸安裝裝置，使得工作時，可以將其一部分拆卸下來，以便于減輕整體機體的重量，減輕操作的難度，且開溝裝置6的左側固定安裝有地膜固定軸11，拉桿1的上方固定設置有橡膠環13，框架2的下方固定安裝有支撐架16，進料口3通過施肥固定軸15與框架2相連接。

工作原理：在使用該農用簡單實用的鋪膜機時，首先對該農用簡單實用的鋪膜機的結構進行一個簡單的了解，工作時，首先將地膜插入到地膜固定裝置14內，利用地膜固定裝置14將地膜固定起來，再將地膜的一端固定于大棚上，然后手握拉桿1上的橡膠環13，利用行走輪9拖動整體機體，此時地膜會隨著機體的運動，慢慢的展開，以達到鋪膜的效果，壓滾輪7會隨著機體一起移動，對地膜邊緣進行壓平工作，當需要開溝時，可將開溝裝置6安裝在框架2的下方，再拖動整個機體，使得開溝裝置6達到開溝的效果，當需要施肥時，可將肥料從進料口3處倒入到出料口17處，再打開放料閥4，進行放料操作，從而達到施肥的效果，這就是農用簡單實用的鋪膜機工作的整個過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
