本實用新型涉及鐵皮石斛種植技術領域，具體涉及一種鐵皮石斛的育苗架。

背景技術：

鐵皮石斛富含石斛多糖、石斛堿、石斛次堿、氨基酸等多種生物活性成分以及鉀、鈣、鐵、錳、鈦、銅等礦物質和微量元素，因而具有較高的藥用價值，我國各地均有栽培石斛，在石斛的培育過程中育苗是重要的培育階段，現階段的育苗架采用單層結構，占用的育苗空間較大，且育苗架的結構相對固定，不能對育苗架的位置和高度進行調節，育苗過程缺乏靈活性。

技術實現要素：

本實用新型的目的在于提供一種鐵皮石斛的育苗架，該育苗架具有多層結構，可增大育苗量，可隨著石斛幼苗的生長階段調節育苗盤之間的距離，育苗結束后，該育苗架可收縮，避免占用太多的空間，可為石斛培育的后續階段空出必須的空間，節約了培育成本。

本實用新型的技術方案：一種鐵皮石斛的育苗架，包括至少底部育苗盤和頂部育苗盤, 底部育苗盤和頂部育苗盤之間為中間育苗盤，底部育苗盤、頂部育苗盤和中間育苗盤下表面的兩側均設有伸縮架，伸縮架與底部育苗盤、頂部育苗盤和中間育苗盤通過鉸接裝置活動鉸接。

前述鐵皮石斛的育苗架，所述與伸縮架下端連接的鉸接裝置設置在矩形塊上。

前述鐵皮石斛的育苗架，所述與底部育苗盤連接的伸縮架的各末端均設有萬向輪。

所述鉸接裝置包括鉸接座，設置在伸縮架末端的連接部以及螺母。

與現有技術相比，本實用新型將育苗盤設成多層并且可伸縮架構，增大了育苗體量，可伸縮的架構可在育苗的過程中更具實際的需要，（例如：施肥、澆水、除草）等工作的進行調節，在育苗結束后，可收縮育苗盤之間的距離，減小了此時閑置的育苗架占用的空間，為后續的培育工作空出必要的空間，減少了培育的成本。

附圖說明

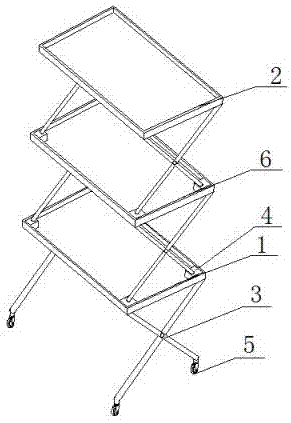

圖1 是本實用新型的結構示意圖；

圖2位鉸接裝置視圖。

附圖中的標記為：1-底部育苗盤，2-頂部育苗盤,3-伸縮架,4-矩形臺,5-萬向輪，6-各中間育苗盤，7-鉸接裝置，8-鉸接座，9-連接部，10-螺母。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明，但并不作為對本實用新型限制的依據。

實施例。鐵皮石斛的育苗架，構成如圖1所示，包括至少底部育苗盤1和頂部育苗盤2, 底部育苗盤1和頂部育苗盤2之間為中間育苗盤6，底部育苗盤1、頂部育苗盤2和中間育苗盤6下表面的兩側均設有伸縮架3，伸縮架3與底部育苗盤1、頂部育苗盤2和中間育苗盤6通過鉸接裝置7活動鉸接。

所述與伸縮架3下端連接的鉸接裝置7設置在矩形塊4上。

所述與底部育苗盤1連接的伸縮架3的各末端均設有萬向輪5。

所述鉸接裝置7包括鉸接座8，設置在伸縮架3末端的連接部9以及螺母10。

本實用新型為一種鐵皮石斛的育苗架，本育苗架至少包括頂部育苗盤1和底部育苗盤2，頂部育苗盤1和底部育苗盤2之間設置有適當數目的中間育苗盤6，各育苗盤底部均設有伸縮架3，伸縮架3由兩根交叉的硬質金屬桿構成，兩金屬桿中部連接在一起，連接部的松緊度以可調節各育苗盤之間的距離為準，調節完畢后可將鉸接裝置7的螺母10扭緊，防止在使用過程中育苗盤下滑，中間育苗盤6和底部育苗盤2的四角上均設有矩形臺4，各伸縮架3的下端與設置在矩形臺4上的鉸接裝置連接，上端與育苗盤底端各角上的鉸接裝置7鉸接，使用時，可根據石斛幼苗的生長情況手動調節各育苗盤之間的距離，以完成育苗過程中的施肥、澆水、除草等工作，同時，多層立體式的育苗結構增加了育苗的體量，在實際的使用過程中，為了進一步增加育苗的體量，可適當增加中間育苗盤6的數量；底部育苗盤2連接的伸縮架3的末端設有萬向輪5，萬向輪5為帶剎車裝置的萬向輪，可實現對育苗架的整體移動且在位置確定后不會隨意輪動，增強了整體裝置的靈活性，育苗結束后，可將育苗盤之間的距離縮到最小，隨后將育苗架集中放置在一起，可為后續的培育提供足夠的空間。
