本發明涉及養殖裝置，具體為一種中間球海膽與刺參生態養殖裝置。

背景技術：

1、中間球海膽(strongylocentrotus?intermedius)又稱蝦夷馬糞海膽，仿刺參(apostichopus?japonicus)又稱刺參，兩者均為我國重要的海珍品養殖種類，其營養豐富，經濟價值高，極受市場追捧。近年來，隨著苗種、養殖工藝的日益成熟，增養殖產業得到迅猛發展。目前中間球海膽養殖以海上吊籠、網箱等方式為主，刺參以池塘、網箱、底播等方式為主，但至今兩者混合養殖的相關研究尚不多見。

2、中間球海膽與刺參在適溫、適鹽等生境方面相似，但其攝食方式、食物選擇等習性有著明顯差異，在食物鏈上存在一定的互利關系。中間球海膽食物主要為海帶等大型藻類，刺參以海藻泥、有機碎屑等為食。本申請設計一種中間球海膽與刺參生態養殖裝置，通過養殖池內架設網箱養殖中間球海膽室內的方式，食物殘渣自網眼落至池底，在池底部放入一定規格和數量的刺參，將有效利用上述食物殘渣，達到生態養殖的效果。

技術實現思路

1、本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述和/或中間球海膽與刺參生態養殖裝置使用中存在的問題，提出了本發明。

3、因此，本發明的目的是提供一種中間球海膽與刺參生態養殖裝置，通過套筒的設置，方便上層養殖組件的安裝和拆卸，進而方便對下層的養殖筐進行維護，便于對養殖筐中的刺參捕撈，通過橫梁支撐網箱，保持網箱在養殖池中穩定，食物殘渣自網眼落至養殖筐，實現對刺參的投喂，通過養殖刺參消耗食物殘渣，可以改善養殖水質，實現食物互利關系的生態養殖，而且充分利用的養殖容積，提高養殖產量和經濟效益。

4、為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

5、一種中間球海膽與刺參生態養殖裝置，其包括：

6、養殖池，所述養殖池的內壁四角處分別設置有套筒；

7、上層養殖組件，所述上層養殖組件架設于套筒頂部用于養殖中間球海膽；

8、下層養殖組件，所述下層養殖組件位于上層養殖組件的下方，接收上層養殖組件漏下的食物殘渣以及海藻泥用于養殖刺參。

9、作為本發明所述的一種中間球海膽與刺參生態養殖裝置的一種優選方案，其中，所述養殖池的底部設置有沉降倉，所述沉降倉的底部設置有排污管道，所述排污管道的內部設置有排污閥。

10、作為本發明所述的一種中間球海膽與刺參生態養殖裝置的一種優選方案，其中，所述上層養殖組件包括分別插入套筒內部的插桿設置于插桿之間的橫梁和安裝于橫梁之間的網箱。

11、作為本發明所述的一種中間球海膽與刺參生態養殖裝置的一種優選方案，其中，所述下層養殖組件包括支撐于養殖池底部的支腿和設置于支腿頂部的養殖筐。

12、作為本發明所述的一種中間球海膽與刺參生態養殖裝置的一種優選方案，其中，所述橫梁上掛有第一水質監測儀，所述第一水質監測儀的側壁設置有掛在橫梁上的掛鉤，所述養殖筐的內壁設置有第二水質監測儀。

13、作為本發明所述的一種中間球海膽與刺參生態養殖裝置的一種優選方案，其中，所述養殖池的內部設置有溫度傳感器，所述養殖池的外壁設置有顯示屏，所述顯示屏設置有接收顯示第一水質監測儀、第二水質監測儀以及溫度傳感器的檢測數據的數據接收模塊以及將檢測數據儲存的數據儲存模塊。

14、與現有技術相比，本發明具有的有益效果是：該種中間球海膽與刺參生態養殖裝置，通過套筒的設置，方便上層養殖組件的安裝和拆卸，進而方便對下層的養殖筐進行維護，便于對養殖筐中的刺參捕撈，通過橫梁支撐網箱，保持網箱在養殖池中穩定，食物殘渣自網眼落至養殖筐，實現對刺參的投喂，通過養殖刺參消耗食物殘渣，可以改善養殖水質，實現食物互利關系的生態養殖，而且充分利用的養殖容積，提高養殖產量和經濟效益。

技術特征：

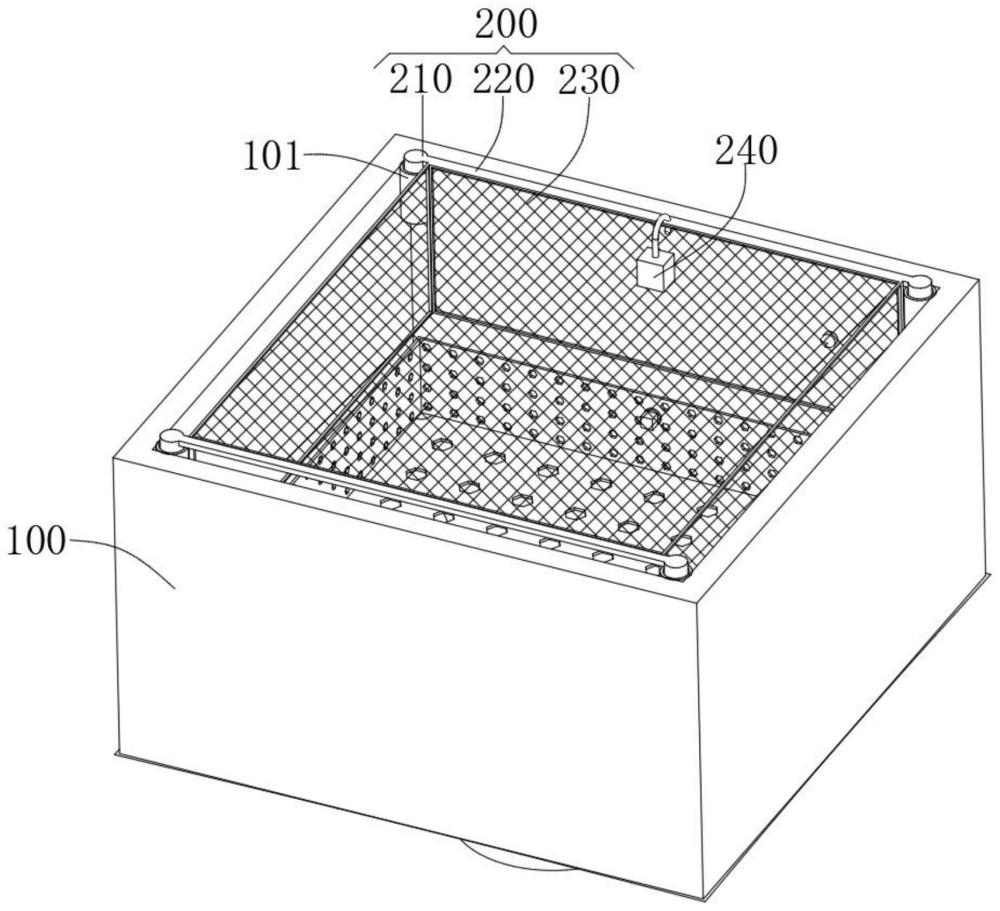

1.一種中間球海膽與刺參生態養殖裝置，其特征在于，包括：

2.根據權利要求1所述的一種中間球海膽與刺參生態養殖裝置，其特征在于，所述養殖池(100)的底部設置有沉降倉(110)，所述沉降倉(110)的底部設置有排污管道(111)，所述排污管道(111)的內部設置有排污閥。

3.根據權利要求2所述的一種中間球海膽與刺參生態養殖裝置，其特征在于，所述上層養殖組件(200)包括分別插入套筒(101)內部的插桿(210)設置于插桿(210)之間的橫梁(220)和安裝于橫梁(220)之間的網箱(230)。

4.根據權利要求3所述的一種中間球海膽與刺參生態養殖裝置，其特征在于，所述下層養殖組件(300)包括支撐于養殖池(100)底部的支腿(320)和設置于支腿(320)頂部的養殖筐(310)。

5.根據權利要求4所述的一種中間球海膽與刺參生態養殖裝置，其特征在于，所述橫梁(220)上掛有第一水質監測儀(240)，所述第一水質監測儀(240)的側壁設置有掛在橫梁(220)上的掛鉤(241)，所述養殖筐(310)的內壁設置有第二水質監測儀(330)。

6.根據權利要求5所述的一種中間球海膽與刺參生態養殖裝置，其特征在于，所述養殖池(100)的內部設置有溫度傳感器(130)，所述養殖池(100)的外壁設置有顯示屏(120)，所述顯示屏(120)設置有接收顯示第一水質監測儀(240)、第二水質監測儀(330)以及溫度傳感器(130)的檢測數據的數據接收模塊以及將檢測數據儲存的數據儲存模塊。

技術總結
本發明公開一種中間球海膽與刺參生態養殖裝置，包括養殖池、上層養殖組件和下層養殖組件，所述養殖池的內壁四角處分別設置有套筒，所述上層養殖組件架設于套筒頂部用于養殖中間球海膽，所述下層養殖組件位于上層養殖組件的下方，接收上層養殖組件漏下的食物殘渣以及海藻泥用于養殖刺參，本發明，通過套筒的設置，方便上層養殖組件的安裝和拆卸，進而方便對下層的養殖筐進行維護，便于對養殖筐中的刺參捕撈，通過橫梁支撐網箱，保持網箱在養殖池中穩定，食物殘渣自網眼落至養殖筐，通過養殖刺參消耗食物殘渣，可以改善養殖水質，實現食物互利關系的生態養殖，而且充分利用的養殖容積，提高養殖產量和經濟效益。

技術研發人員：曹亞男,張建柏,陳坤,張麗文,高慧敏,汲生磊,劉美言,李峰
受保護的技術使用者：煙臺市海洋經濟研究院（煙臺市漁業技術推廣站、煙臺市海洋捕撈增殖管理站）
技術研發日：
技術公布日：2025/4/28
