本技術涉及營養液供給，具體為一種生產sod梨棗的營養液供給裝置。

背景技術：

1、sod的主要功能是催化超氧陰離子自由基歧化為過氧化氫和氧,產生的超氧陰離子自由基是生物體內正常的代謝產物；梨棗是一種樹勢中庸，發枝力強，樹體中大的植物；現有的在大規模種植生產sod梨棗的過程中，人員根據實際種植需要，往往會采用無土栽培，無土培植與常規培植的根本區別，就是可以不用土壤，直接用營養液來培植植物，所以就需要使用營養液供給裝置來進行輔助工作。

2、根據檢索現有的技術領域公開號cn216722538u，公布了一種營養液供給裝置，通過將營養液的原料灌入儲液罐，通過外接電源對伺服電機進行通電，通過伺服電機帶動第一攪拌軸進行轉動，則可以帶動驅動齒輪進行轉動，通過驅動齒輪與副齒輪嚙合，且副齒輪與傳動齒輪嚙合，則可以通過驅動齒輪帶動傳動齒輪進行同步轉動，從而可以通過第一攪拌軸與第二攪拌軸設置的攪拌輪進行充分的混合攪拌，加壓泵通過連接管將儲液罐中的營養液灌入供液管中，則可以通過噴淋嘴將營養液噴出進行種植的營養供給，有效的提高使用人員的工作效率，便于使用人員進行使用，相對于傳統方式更好，但是這種密閉式的儲液罐設計，雖然可以較好的保證其密閉性，避免外界雜質進入內部造成污染影響，但是長期使用后，其內壁難以清洗的問題，會導致后續注入進去的營養液造成混雜，從而影響其實際的供給工作，所以需要一種輔助清理結構，避免內壁造成不必要的殘留現象，從而提高實際的使用效果。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種生產sod梨棗的營養液供給裝置，具備便于清理、安全性高等優點，解決了上述技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種生產sod梨棗的營養液供給裝置，包括供給裝置，所述供給裝置包括支撐臺、滾輪、儲液罐、加壓泵、噴淋管、蓄電池、電磁鐵、密閉金屬板、電動推桿、清理塊、數字溫度計、攪拌電機、轉軸、攪拌葉片、加熱板、透明阻隔板與殺菌燈，所述滾輪安裝在支撐臺底端側面，所述儲液罐安裝在支撐臺頂端，所述加壓泵安裝在儲液罐側面，所述噴淋管安裝在加壓泵底端，所述蓄電池安裝在儲液罐頂端，所述電磁鐵安裝在蓄電池頂端，所述密閉金屬板安裝在電磁鐵頂端，所述電動推桿安裝在儲液罐內部底端，所述清理塊安裝在電動推桿頂端，所述數字溫度計安裝在密閉金屬板內部，所述攪拌電機安裝在儲液罐內部底端，所述轉軸安裝在攪拌電機頂端，所述攪拌葉片安裝在轉軸外側，所述加熱板安裝在儲液罐內部側面，所述透明阻隔板安裝在儲液罐內部側面，所述殺菌燈安裝在透明阻隔板側面。

5、優選的，所述滾輪固定安裝在支撐臺側面底端，且有多個。

6、通過上述技術方案，由滾輪來進行支撐臺底端的支撐工作，使得整體裝置移動起來更加便捷，起到了便于移動的目的。

7、優選的，所述儲液罐固定安裝在支撐臺頂端，且內部側面固定安裝有加壓泵，所述噴淋管固定安裝在加壓泵底端。

8、通過上述技術方案，由儲液罐來進行營養液的存儲工作，由加壓泵通過壓力差帶來的吸力將內部的營養液抽取出來，然后在重力的作用下，通過噴淋管排出，從而實現對sod梨棗的供養工作。

9、優選的，所述攪拌電機固定安裝在儲液罐內部底端，且頂端輸出端連接有轉軸，所述攪拌葉片固定安裝在轉軸側面。

10、通過上述技術方案，由攪拌電機驅動轉軸來進行高速旋轉，從而帶動攪拌葉片完成對內部儲存的營養液攪拌工作，避免靜置帶來的不良影響。

11、優選的，所述電動推桿固定安裝在儲液罐內部底端，且頂端固定安裝有清理塊，所述蓄電池固定安裝在儲液罐頂端內部，且頂端固定安裝有電磁鐵，所述密閉金屬板活動放置在電磁鐵頂端，且內部固定安裝有數字溫度計。

12、通過上述技術方案，在儲液罐內部安裝由蓄電池、電磁鐵、密閉金屬板、電動推桿、清理塊與數字溫度計組成的輔助結構，由儲儲液罐來進行營養液的儲存工作，由蓄電池來進行基本的儲能供電，由電磁鐵通電放出大量磁力，從而對密閉金屬板產生磁吸固定的作用，進而保證儲液罐內部的營養液不會被外界污染影響，同時使得整體裝置頂端便于打開，避免了傳統管道導致入口過窄，影響后續對內部清理工作的進行，由電動推桿驅動清理塊來進行上下伸縮調節，從而可以通過清理塊掛去內壁殘留的營養液，起到了便于清理的目的，由數字溫度計來進行內部溫度的反饋工作，避免溫度過高影響營養液的正常功效，這種輔助結構提高了整體裝置的功能性，提高了人員的使用效率。

13、優選的，所述儲液罐內部側面固定安裝有加熱板，且內部另一側面固定安裝有殺菌燈，所述透明阻隔板固定安裝在殺菌燈側面。

14、通過上述技術方案，在儲液罐內部安裝由加熱板、透明阻隔板與殺菌燈組成的處理結構，由加熱板來進行放熱升溫，從而對內部進行高溫消毒的作用，避免不必要的病毒殘留，由透明阻隔板來進行阻隔防護，在不影響殺菌燈正常照射內部的同時，保證殺菌燈的安全性，由殺菌燈放射出紫外線射線，從而對內部起到紫外線殺菌的作用，這種處理結構使得在儲液罐不需要存儲營養液時，對內部進行殺菌消毒的作用，從而保證內部的干凈與整潔，提高整體裝置的安全性。

15、與現有技術相比，本實用新型提供了一種生產sod梨棗的營養液供給裝置，具備以下有益效果：

16、1、本實用新型通過在儲液罐內部安裝由蓄電池、電磁鐵、密閉金屬板、電動推桿、清理塊與數字溫度計組成的輔助結構，由儲儲液罐來進行營養液的儲存工作，由蓄電池來進行基本的儲能供電，由電磁鐵通電放出大量磁力，從而對密閉金屬板產生磁吸固定的作用，進而保證儲液罐內部的營養液不會被外界污染影響，同時使得整體裝置頂端便于打開，避免了傳統管道導致入口過窄，影響后續對內部清理工作的進行，由電動推桿驅動清理塊來進行上下伸縮調節，從而可以通過清理塊掛去內壁殘留的營養液，起到了便于清理的目的，由數字溫度計來進行內部溫度的反饋工作，避免溫度過高影響營養液的正常功效，這種輔助結構提高了整體裝置的功能性，提高了人員的使用效率。

17、2、本實用新型通過在儲液罐內部安裝由加熱板、透明阻隔板與殺菌燈組成的處理結構，由加熱板來進行放熱升溫，從而對內部進行高溫消毒的作用，避免不必要的病毒殘留，由透明阻隔板來進行阻隔防護，在不影響殺菌燈正常照射內部的同時，保證殺菌燈的安全性，由殺菌燈放射出紫外線射線，從而對內部起到紫外線殺菌的作用，這種處理結構使得在儲液罐不需要存儲營養液時，對內部進行殺菌消毒的作用，從而保證內部的干凈與整潔，提高整體裝置的安全性。

技術特征：

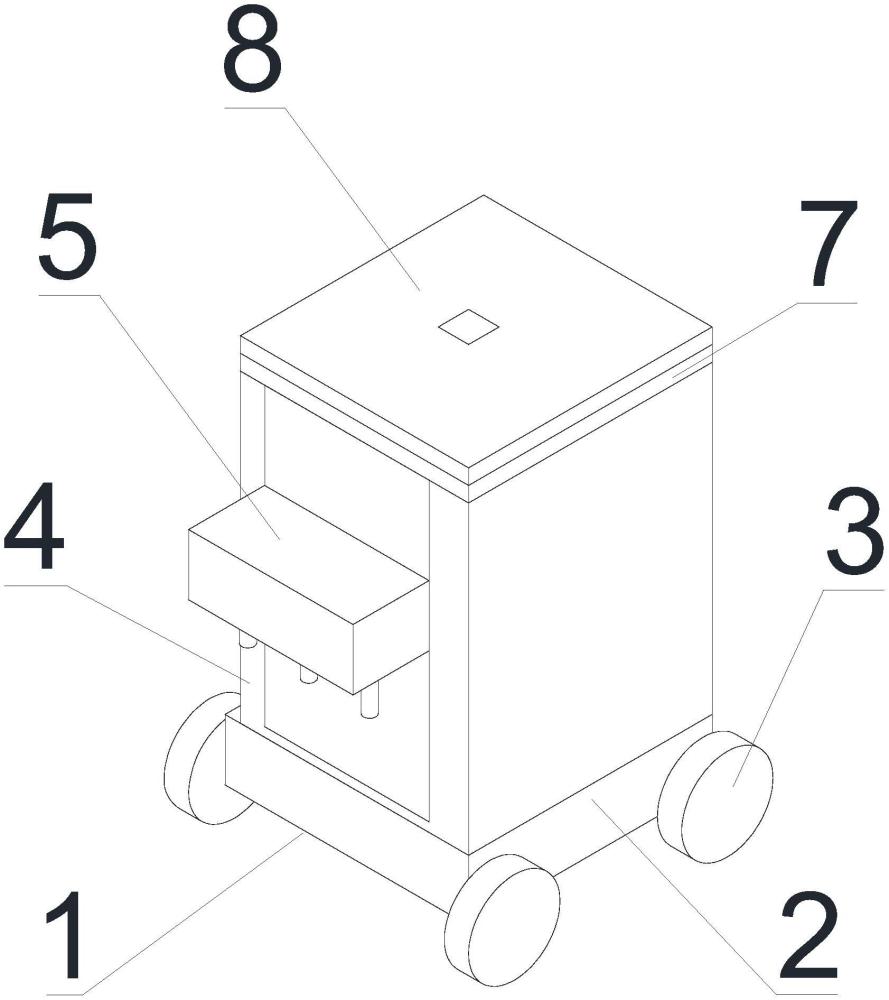

1.一種生產sod梨棗的營養液供給裝置，包括供給裝置(1)，其特征在于：所述供給裝置(1)包括支撐臺(2)、滾輪(3)、儲液罐(4)、加壓泵(5)、噴淋管(6)、蓄電池(7)、電磁鐵(8)、密閉金屬板(9)、電動推桿(10)、清理塊(11)、數字溫度計(12)、攪拌電機(13)、轉軸(14)、攪拌葉片(15)、加熱板(16)、透明阻隔板(17)與殺菌燈(18)，所述蓄電池(7)安裝在儲液罐(4)頂端內部，所述電磁鐵(8)安裝在蓄電池(7)頂端，所述密閉金屬板(9)安裝在電磁鐵(8)頂端，所述數字溫度計(12)安裝在密閉金屬板(9)內部；

技術總結
本技術涉及營養液供給技術領域，且公開了一種生產SOD梨棗的營養液供給裝置，包括供給裝置，供給裝置包括支撐臺、滾輪、儲液罐、加壓泵、噴淋管、蓄電池、電磁鐵、密閉金屬板、電動推桿、清理塊、數字溫度計、攪拌電機、轉軸、攪拌葉片、加熱板、透明阻隔板與殺菌燈，蓄電池安裝在儲液罐頂端內部，電磁鐵安裝在蓄電池頂端，密閉金屬板安裝在電磁鐵頂端，數字溫度計安裝在密閉金屬板內部。該生產SOD梨棗的營養液供給裝置通過在儲液罐內部安裝由蓄電池、電磁鐵、密閉金屬板、電動推桿、清理塊與數字溫度計組成的輔助結構，提高了人員的使用效率，在儲液罐內部安裝處理結構，提高整體裝置的安全性。

技術研發人員：胡永鋒,陳彥君,時寶勝,劉宏霞,侯康鋒,張吉元
受保護的技術使用者：慶陽市農業廣播電視學校（慶陽市農民教育培訓監督管理中心）
技術研發日：20231009
技術公布日：2025/3/20
