本實用屬于割草機割臺，具體涉及一種新型割草機割臺調高裝置。

背景技術：

1、割草機是對草地進行割草修整個的設備，由于不同的草地需要進行不同高度的割草處理，因此，會設置調高裝置控制割臺的高度；

2、目前一般割草機割臺調高裝置在不同草地割不同草時，需要對割臺前后離地高度，或割臺左右離地高度進行調節，需要頻繁操作割臺調高手柄，對割臺高度進行調節，導致操作手柄拉桿時的工作強度較大。

技術實現思路

1、本實用的目的是提供一種新型割草機割臺調高裝置，能夠在簡化結構的同時，簡化操作步驟，并極大的減少操作手柄拉桿時所需的力，降低工作強度。

2、本實用采取的技術方案具體如下：

3、一種新型割草機割臺調高裝置，包括機床主體，所述機床主體上固定連接有檔位板，所述機床主體上且位于檔位板的下側固定連接有支撐桿，所述支撐桿上固定連接有和檔位板相適配的手柄拉桿，所述支撐桿連接有兩個前調高機構和兩個后調高機構，所述前調高機構和后調高機構的下側連接有同一個割臺組件，所述檔位板和割臺組件前端之間設置有第一拉簧。

4、進一步地，所述前調高機構包括固定連接在支撐桿上的主搖桿，所述主搖桿靠近后調高機構的一端轉動連接有調節拉桿，所述調節拉桿的下端和割臺組件轉動連接。

5、進一步地，所述后調高機構包括固定連接在支撐桿上的調節桿，所述調節桿朝向后端的端部轉動連接有連接桿，所述連接桿遠離調節桿的端部轉動連接有搖臂，所述搖臂的中間位置和機床主體轉動連接，所述搖臂的另一端轉動連接有連接板，所述連接板的中間位置和搖臂的端部轉動連接，所述搖臂的前端和機床主體轉動連接，所述搖臂的后端和割臺組件轉動連接。

6、進一步地，所述檔位板包括固定連接在機床主體上的板體，所述板體上開設有連通槽和多個與連通槽連通的鎖定槽，所述板體的上部安裝有上端與其連接的第二拉簧，所述第二拉簧的下端和手柄拉桿連接。

7、進一步地，所述板體上豎向滑動連接有橫向滑架，所述第二拉簧的下端和橫向滑架相連，所述手柄拉桿水平滑動連接在橫向滑架的內部。

8、進一步地，所述板體的前側固定連接有導軌條，所述橫向滑架豎向滑動連接在導軌條的內部。

9、本實用取得的技術效果為：

10、本實用的一種新型割草機割臺調高裝置能夠同步對割臺組件的前后端進行調高，簡化操作步驟，在扳動手柄拉桿的過程中通過第二拉簧和第一拉簧可極大的減少操作手柄拉桿時所需的力，降低工作強度，且結構較為簡單。

技術特征：

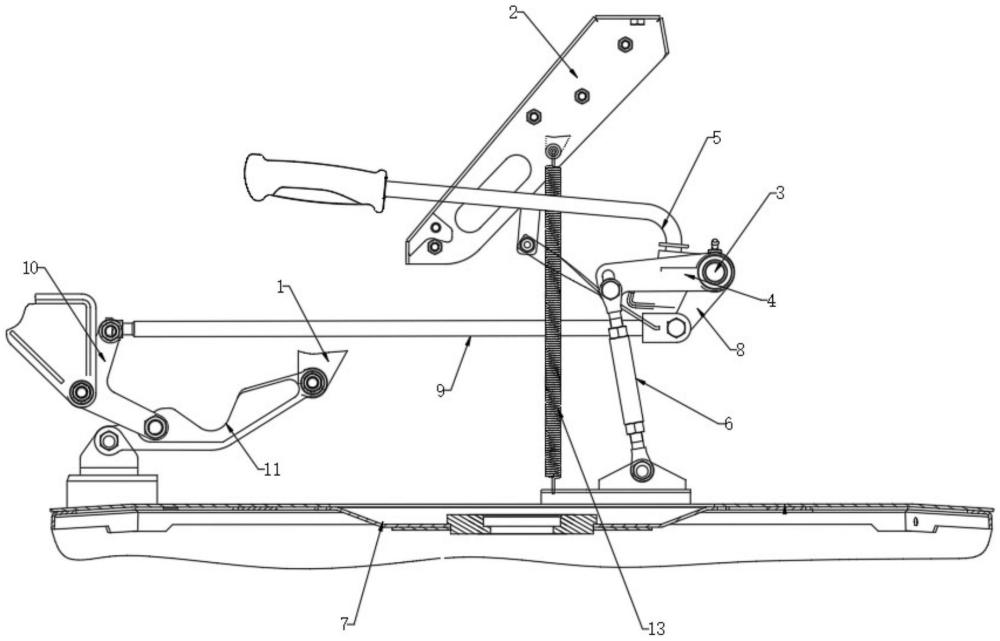

1.一種新型割草機割臺調高裝置，包括機床主體(1)，其特征在于：所述機床主體(1)上固定連接有檔位板(2)，所述機床主體(1)上且位于檔位板(2)的下側固定連接有支撐桿(3)，所述支撐桿(3)上固定連接有和檔位板(2)相適配的手柄拉桿(5)，所述支撐桿(3)連接有兩個前調高機構和兩個后調高機構，所述前調高機構和后調高機構的下側連接有同一個割臺組件(7)，所述檔位板(2)和割臺組件(7)前端之間設置有第一拉簧(13)。

2.根據權利要求1所述的一種新型割草機割臺調高裝置，其特征在于：所述前調高機構包括固定連接在支撐桿(3)上的主搖桿(4)，所述主搖桿(4)靠近后調高機構的一端轉動連接有調節拉桿(6)，所述調節拉桿(6)的下端和割臺組件(7)轉動連接。

3.根據權利要求1所述的一種新型割草機割臺調高裝置，其特征在于：所述后調高機構包括固定連接在支撐桿(3)上的調節桿(8)，所述調節桿(8)朝向后端的端部轉動連接有連接桿(9)，所述連接桿(9)遠離調節桿(8)的端部轉動連接有搖臂(10)，所述搖臂(10)的中間位置和機床主體(1)轉動連接，所述搖臂(10)的另一端轉動連接有連接板(11)，所述連接板(11)的中間位置和搖臂(10)的端部轉動連接，所述搖臂(10)的前端和機床主體(1)轉動連接，所述搖臂(10)的后端和割臺組件(7)轉動連接。

4.根據權利要求1所述的一種新型割草機割臺調高裝置，其特征在于：所述檔位板(2)包括固定連接在機床主體(1)上的板體(12)，所述板體(12)上開設有連通槽(14)和多個與連通槽(14)連通的鎖定槽(15)，所述板體(12)的上部安裝有上端與其連接的第二拉簧(16)，所述第二拉簧(16)的下端和手柄拉桿(5)連接。

5.根據權利要求4所述的一種新型割草機割臺調高裝置，其特征在于：所述板體(12)上豎向滑動連接有橫向滑架(17)，所述第二拉簧(16)的下端和橫向滑架(17)相連，所述手柄拉桿(5)水平滑動連接在橫向滑架(17)的內部。

6.根據權利要求5所述的一種新型割草機割臺調高裝置，其特征在于：所述板體(12)的前側固定連接有導軌條(18)，所述橫向滑架(17)豎向滑動連接在導軌條(18)的內部。

技術總結
本實用屬于割草機割臺技術領域，具體涉及一種新型割草機割臺調高裝置，包括機床主體，所述機床主體上固定連接有檔位板，所述機床主體上且位于檔位板的下側固定連接有支撐桿，所述支撐桿上固定連接有和檔位板相適配的手柄拉桿，所述支撐桿連接有兩個前調高機構和兩個后調高機構，所述前調高機構和后調高機構的下側連接有同一個割臺組件，所述檔位板和割臺組件前端之間設置有第一拉簧，所述前調高機構包括固定連接在支撐桿上的主搖桿，所述主搖桿靠近后調高機構的一端轉動連接有調節拉桿，所述調節拉桿的下端和割臺組件轉動連接。本實用能夠在簡化結構的同時，簡化操作步驟，并極大的減少操作手柄拉桿時所需的力，降低工作強度。

技術研發人員：高云光,嚴煜焯,鄒永斌
受保護的技術使用者：江蘇沃得植保機械有限公司
技術研發日：20240327
技術公布日：2025/4/28
