本技術涉及草莓苗栽種，具體涉及一種草莓苗栽種箱。

背景技術：

1、草莓是薔薇科草莓屬多年生草本植物，草莓根系較淺,莖可根分為新莖、根狀莖和匍匐莖。草莓葉為基生三出復葉,具長葉柄,花絕大多數為兩性花,花序為有限聚傘花序，目前中國是世界上草莓栽培面積所最大的國家,年需求草莓苗約為180億株而主要的育苗方式則為露天育苗，現有的草莓在栽種后需要工作人員手動將多種肥料混合，混合后由人工澆灌，且在不同時期所施肥的量各不相同,需要人員憑感覺澆灌，增加了人員的勞動量，影響了施肥效率,因此，亟需設計一種草莓苗栽種箱來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種草莓苗栽種箱，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種草莓苗栽種箱，包括底座，所述底座頂部排列安裝有多組種植箱，所述種植箱的頂部一端安裝有混合施肥機構，所述混合施肥機構包括混合組件、輸送組件、往復移動組件和流量調節組件，所述混合組件安裝于種植箱頂部一端，所述輸送組件安裝于混合組件的一端，所述往復移動組件安裝于混合組件另一端，所述流量調節組件安裝于輸送組件上，所述種植箱頂端開設有多組種植槽。

4、作為本實用新型優選的方案，所述混合組件包括安裝于種植箱頂部一端的混合筒，所述混合筒的頂端安裝有第一電機，所述第一電機延伸至混合筒內側的一端安裝有第一攪拌桿，所述第一攪拌桿的底端外側轉動連接有調節套，所述調節套內側的底端轉動連接有第二攪拌桿，所述調節套內側轉動連接有第一錐齒輪，所述第一攪拌桿和第二攪拌桿的相對端均轉動連接有第二錐齒輪，所述第二錐齒輪與第一錐齒輪為嚙合連接，所述第一攪拌桿和第二攪拌桿的外側排列安裝有多組攪拌葉，所述調節套的兩端均安裝有固定桿，所述固定桿的另一端與混合筒內壁固定連接。

5、作為本實用新型優選的方案，所述混合筒的一側嵌入安裝有觀察窗，所述觀察窗外側印有刻度條，所述混合筒的一側嵌入安裝有進料管，所述進料管的一端安裝有密封蓋。

6、作為本實用新型優選的方案，所述往復移動組件包括安裝于混合筒頂部一端的安裝板，所述安裝板的一端安裝有第二電機，所述安裝板的底端開設有活動槽，所述活動槽內側轉動連接有往復絲桿，所述往復絲桿外側螺紋連接有活動板，所述活動板與活動槽為滑動連接，所述第二電機的驅動端延伸至活動槽內側與往復絲桿的一端固定連接。

7、作為本實用新型優選的方案，所述輸送組件包括安裝于活動板底端的澆灌板，所述澆灌板，所述混合筒的一側安裝有波紋管，所述波紋管的另一端安裝于接口頂端，所述澆灌板的底端排列安裝有多組滴嘴，所述澆灌板的內部開設有流通槽，所述滴嘴的一端延伸至流通槽內側，所述接口內側與流通槽內側連通，所述波紋管上安裝有電磁閥。

8、作為本實用新型優選的方案，所述流量調節組件包括轉動連接于接口一側的連桿，所述連桿延伸至接口外側的一端轉動連接有固定盤，所述固定盤一側與接口的一端固定連接，所述連桿延伸至固定盤外側的一端套設有活動套，所述活動套的一端安裝有拉環，所述活動套的另一端安裝有定位柱，所述固定盤的一側排列開設有多組與定位柱卡合連接的定位孔，所述連桿延伸至接口內側的一端安裝有與接口內壁卡合的圓盤。

9、作為本實用新型優選的方案，所述活動套內側位于連桿外側的兩端均開設有限位槽，所述連桿的兩端均安裝有與限位槽滑動連接的限位塊，所述限位塊一側和限位槽內壁之間安裝有彈簧。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型中，通過將固體肥料和液體肥料通過進料管灌入混合筒內側，再啟動第一電機帶動上下方的攪拌葉進行反向旋轉，將肥料混合的更加均勻充分，啟動電磁閥將肥料通過波紋管導向接口內側，扣住拉環將圓盤旋轉至合適的角度后，將定位柱卡入對應處的定位孔中，通過控制開口的大小，控制了肥料的流量，留下的肥料進入流通槽通過滴嘴滴落至草莓苗處，往復移動組件帶動輸送組件往復移動進行施肥操作，結構簡單，操作方便，無需人員手動混合并播撒肥料，減輕了工作人員的勞動量，還可控制肥料流量，避免過量施肥，保證了施肥效率。

技術特征：

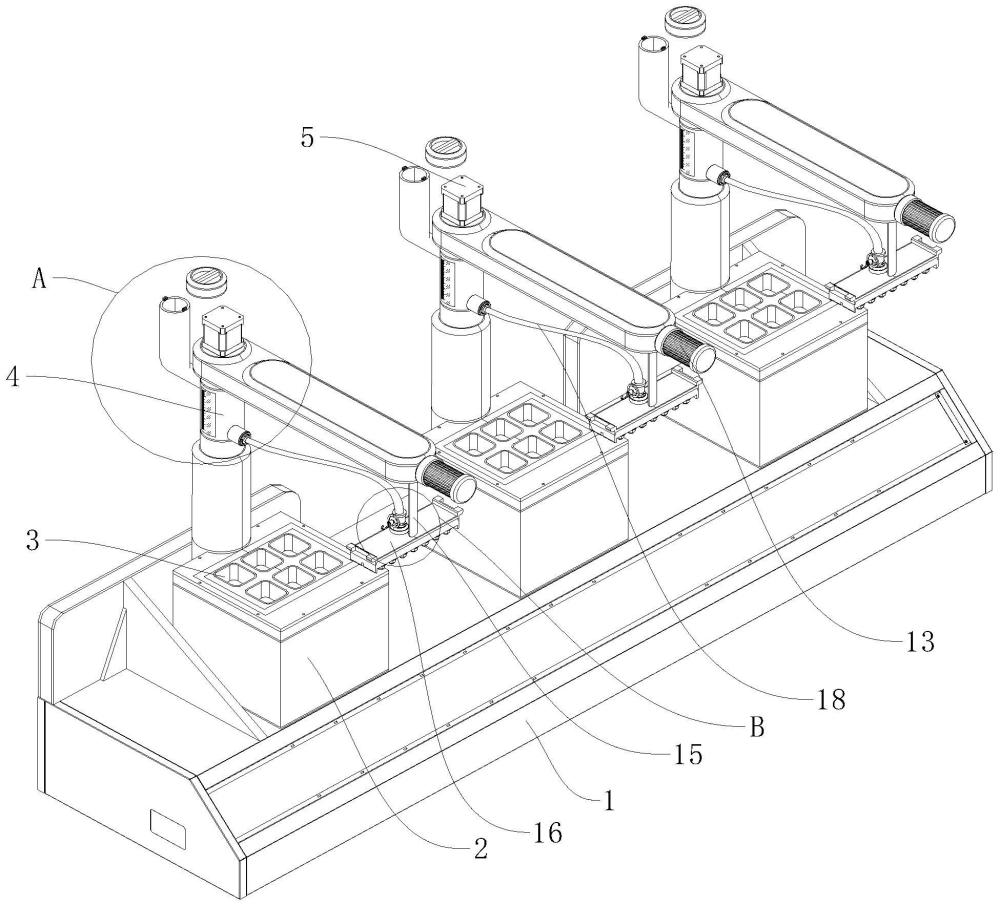

1.一種草莓苗栽種箱，包括底座(1)，其特征在于：所述底座(1)頂部排列安裝有多組種植箱(2)，所述種植箱(2)的頂部一端安裝有混合施肥機構，所述混合施肥機構包括混合組件、輸送組件、往復移動組件和流量調節組件，所述混合組件安裝于種植箱(2)頂部一端，所述輸送組件安裝于混合組件的一端，所述往復移動組件安裝于混合組件另一端，所述流量調節組件安裝于輸送組件上，所述種植箱(2)頂端開設有多組種植槽(3)。

2.根據權利要求1所述的一種草莓苗栽種箱，其特征在于：所述混合組件包括安裝于種植箱(2)頂部一端的混合筒(4)，所述混合筒(4)的頂端安裝有第一電機(5)，所述第一電機(5)延伸至混合筒(4)內側的一端安裝有第一攪拌桿(6)，所述第一攪拌桿(6)的底端外側轉動連接有調節套(7)，所述調節套(7)內側的底端轉動連接有第二攪拌桿(8)，所述調節套(7)內側轉動連接有第一錐齒輪，所述第一攪拌桿(6)和第二攪拌桿(8)的相對端均轉動連接有第二錐齒輪(9)，所述第二錐齒輪(9)與第一錐齒輪為嚙合連接，所述第一攪拌桿(6)和第二攪拌桿(8)的外側排列安裝有多組攪拌葉(10)，所述調節套(7)的兩端均安裝有固定桿，所述固定桿的另一端與混合筒(4)內壁固定連接。

3.根據權利要求2所述的一種草莓苗栽種箱，其特征在于：所述混合筒(4)的一側嵌入安裝有觀察窗(11)，所述觀察窗(11)外側印有刻度條，所述混合筒(4)的一側嵌入安裝有進料管(12)，所述進料管(12)的一端安裝有密封蓋。

4.根據權利要求3所述的一種草莓苗栽種箱，其特征在于：所述往復移動組件包括安裝于混合筒(4)頂部一端的安裝板，所述安裝板的一端安裝有第二電機(13)，所述安裝板的底端開設有活動槽，所述活動槽內側轉動連接有往復絲桿，所述往復絲桿外側螺紋連接有活動板(15)，所述活動板(15)與活動槽為滑動連接，所述第二電機(13)的驅動端延伸至活動槽內側與往復絲桿的一端固定連接。

5.根據權利要求4所述的一種草莓苗栽種箱，其特征在于：所述輸送組件包括安裝于活動板(15)底端的澆灌板(16)，所述澆灌板(16)頂部的一端安裝有接口(17)，所述混合筒(4)的一側安裝有波紋管(18)，所述波紋管(18)的另一端安裝于接口(17)頂端，所述澆灌板(16)的底端排列安裝有多組滴嘴(19)，所述澆灌板(16)的內部開設有流通槽，所述滴嘴(19)的一端延伸至流通槽內側，所述接口(17)內側與流通槽內側連通，所述波紋管(18)上安裝有電磁閥(20)。

6.根據權利要求5所述的一種草莓苗栽種箱，其特征在于：所述流量調節組件包括轉動連接于接口(17)一側的連桿，所述連桿延伸至接口(17)外側的一端轉動連接有固定盤(21)，所述固定盤(21)一側與接口(17)的一端固定連接，所述連桿延伸至固定盤(21)外側的一端套設有活動套(22)，所述活動套(22)的一端安裝有拉環，所述活動套(22)的另一端安裝有定位柱(23)，所述固定盤(21)的一側排列開設有多組與定位柱(23)卡合連接的定位孔，所述連桿延伸至接口(17)內側的一端安裝有與接口(17)內壁卡合的圓盤(25)。

7.根據權利要求6所述的一種草莓苗栽種箱，其特征在于：所述活動套(22)內側位于連桿外側的兩端均開設有限位槽，所述連桿的兩端均安裝有與限位槽滑動連接的限位塊(24)，所述限位塊(24)一側和限位槽內壁之間安裝有彈簧(14)。

技術總結
本技術涉及草莓苗栽種技術領域，具體涉及一種草莓苗栽種箱，包括底座，所述底座頂部排列安裝有多組種植箱，所述種植箱的頂部一端安裝有混合施肥機構，所述混合施肥機構包括混合組件、輸送組件、往復移動組件和流量調節組件，所述混合組件安裝于種植箱頂部一端，所述輸送組件安裝于混合組件的一端，所述往復移動組件安裝于混合組件另一端，所述流量調節組件安裝于輸送組件上，所述種植箱頂端開設有多組種植槽，所述混合組件包括安裝于種植箱頂部一端的混合筒，所述混合筒的頂端安裝有第一電機；本技術結構簡單，操作方便，無需人員手動混合并播撒肥料，減輕了工作人員的勞動量，還可控制肥料流量，避免過量施肥，保證了施肥效率。

技術研發人員：姚斌,楊惟壽,張令霞,楊國兵
受保護的技術使用者：蕪湖誠德農業科技有限公司
技術研發日：20240327
技術公布日：2025/4/28
