本技術涉及草莓種植設備，特別涉及一種草莓種植架。

背景技術：

1、草莓是一種紅色的花果，又名鳳梨草莓、紅莓、洋莓、地莓等，為薔薇科、草莓屬多年生草本。果實生長和成熟期需求最多，達80％以上，采收之后，抽出匍匐莖和發新不定根，也需土壤含水量不低于70％，秋季是植株積累營養和花芽形成期，土壤水分也不得低于60％，草莓不耐澇，要求土壤有良好通透性，注意田間雨季排水。草莓宜生長于肥沃、疏松中性或微酸性壤土中，過于粘重土壤不宜栽培，沙土多施廄肥，勤灌水，也可種草莓。

2、現有技術中在溫室培育的草莓通常采用地面栽培的方式種植，不僅限制了草莓的產量，而且不便于為草莓施加保花保果的補充營養和成熟后的果實采摘，而且另外，地面種植空間利用率小，采光也不好，結果后果實經常會與土接觸，使得土壤中的肥料和污染物很容易對果實造成影響，且果實還容易被蟲吃，出現霉爛，大大影響了草莓的產量和品質。

技術實現思路

1、本實用新型的目的是提供一種草莓種植架，不僅空間利用率高，而且能夠有效避免種植過程中相鄰草莓苗相互遮擋而造成部分草莓苗無法采光的情況，使得各種植槽內草莓苗都能得到同等的光照，而且還能根據需要控制指定的種植槽移動至設定位置，以便在修剪、采摘等操作時控制指定的種植槽停留在人方便操作的位置，無需人工頻繁彎腰操作或轉移操作位置，大大減輕了人的勞動強度，提高了人的操作效率。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

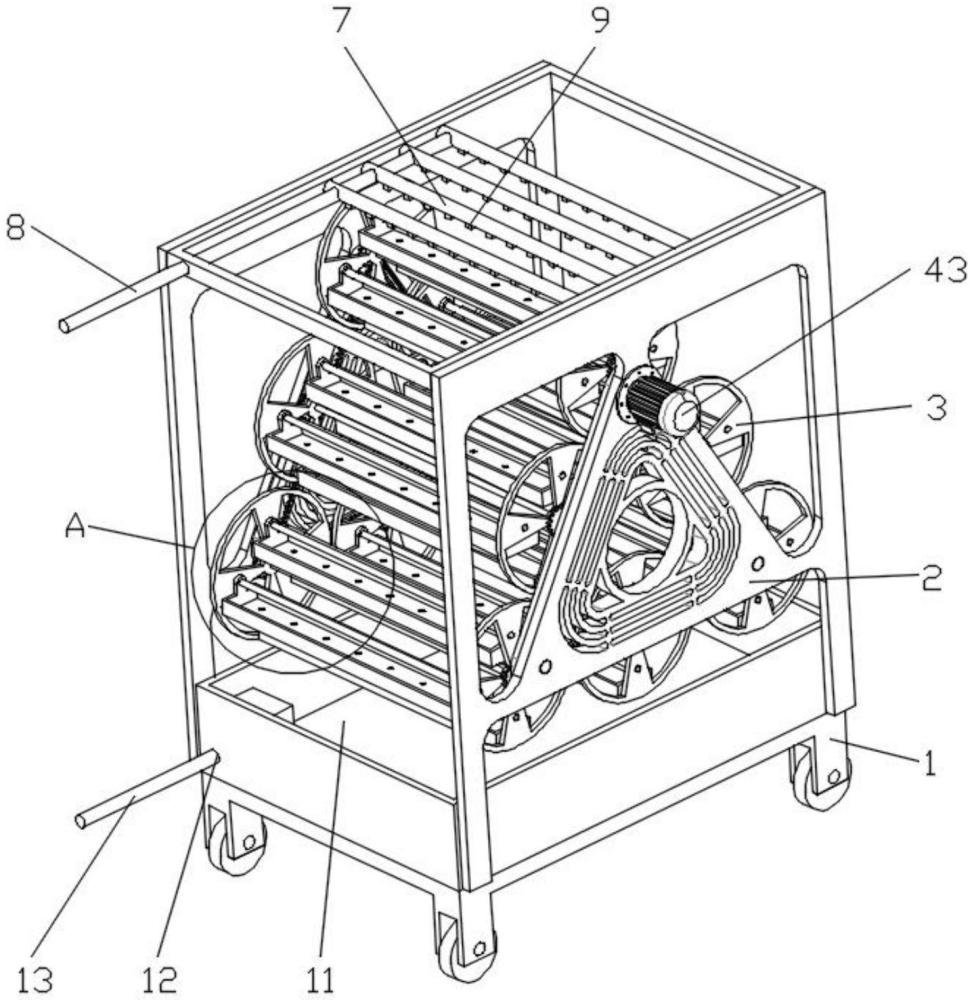

3、一種草莓種植架，包括基座，所述基座左右兩側的側板之間設多個用于種植草莓的種植機構，各種植機構均包括中心軸和周向均布在中心軸外部的多個種植槽，所述中心軸的兩端分別設有一轉盤，所述轉盤分別與中心軸的端部固定連接，各種植槽分別通過支撐軸與兩轉盤連接，各支撐軸均平行于中心軸，所述中心軸通過用于帶動種植機構按設定路徑循環運動的循環驅動機構與側板連接，所述支撐軸通過用于帶動安裝在支撐軸上的種植槽繞中心軸旋轉的旋轉驅動機構與循環驅動機構連接。

4、通過采用上述技術方案，多個種植機構分別通過多個種植槽進行草莓種植，而各種植機構中各種植槽周向均布在中心軸外部，使得各種植槽在縱向空間內相對獨立且依次交錯，因此不僅在同一位置空間內有效提高種植草莓的數量，而且還能保證種植后的草莓苗相互之間密度分布均勻合理，草莓種植空間的利用率高，通風和采光效果好，采光效果好，極大的滿足了草莓種植環境需求，而且通過循環驅動機構和旋轉驅動機構還能帶動各種植機構按設定路徑循環運動，并在循環運動的過程使得各種植機構中能夠實現不同位置的轉換，同時還能使各種植機構中的各種植槽在進行不同位置轉換的同時還能繞中心軸旋轉，不僅能夠有效避免種植過程中相鄰草莓苗相互遮擋而造成部分草莓苗無法采光的情況，使得各種植槽內草莓苗都能得到同等的光照，而且還能根據需要控制指定的種植槽移動至設定位置，以便在修剪、采摘等操作時控制指定的種植槽停留在人方便操作的位置，無需人工頻繁彎腰操作或轉移操作位置，大大減輕了人的勞動強度，提高了人的操作效率。

5、本實用新型的進一步設置為：所述循環驅動機構包括傳動鏈一和傳動鏈二，傳動鏈一和傳動鏈二均為與設定路徑相匹配的環形鏈，所述傳動鏈一和傳動鏈二由鏈輪組件張緊和支撐，所述鏈輪組件由循環驅動電機驅動。

6、通過采用上述技術方案，當需要控制各種植機構按照設定路徑循環運動時，先啟動循環驅動電機，循環驅動電機啟動后帶動鏈輪組件轉動，鏈輪組件轉動時帶動傳動鏈一和傳動鏈二沿設定路徑循環轉動，傳動鏈一和傳動鏈二循環轉動時帶動各種植機構中沿設定路徑循環運動，結構簡單，操作方便。

7、本實用新型的進一步設置為：各種植機構中的中心軸的兩端分別與固定在傳動鏈一和傳動鏈二上的各安裝板轉動連接，所述傳動鏈一和傳動鏈二上的各安裝板數量相同且一一對應。

8、通過采用上述技術方案，傳動鏈一和傳動鏈二循環轉動時通過安裝板分別帶動各種植機構中的中心軸同步循環運動，中心軸循環轉動時帶動與其端部固定連接的轉盤以及通過支撐軸與轉盤連接的各種植槽同步循環運動，因此實現了各種植槽的循環運動。

9、本實用新型的進一步設置為：所述鏈輪組件包括多個與傳動鏈一或傳動鏈二嚙合的鏈輪，各鏈輪均分別通過鏈輪轉軸與兩側板轉動連接，其中一個鏈輪轉軸與固定在一側板上的循環驅動電機連接。

10、通過采用上述技術方案，循環驅動電機啟動時帶動與其連接的鏈輪轉軸旋轉，該鏈輪轉軸旋轉時帶動與其連接的鏈輪旋轉，鏈輪旋轉時帶動與其嚙合的傳動鏈一或傳動鏈二循環轉動，由于中心軸的兩端分別與傳動鏈一和傳動鏈二連接，因此傳動鏈一或傳動鏈二循環轉動時，傳動鏈二或傳動鏈一便會同步旋轉，因此實現了傳動鏈一和傳動鏈二的同步旋轉驅動。

11、本實用新型的進一步設置為：所述旋轉驅動機構包括與傳動鏈一和傳動鏈二張緊后形狀相同的環形齒圈，所述環形齒圈分別固定在兩側的側板上，所述旋轉驅動機構還包括分別固定在各種植機構中的中心軸上的驅動齒輪，各驅動齒輪均分別與環形齒圈嚙合。

12、通過采用上述技術方案，當傳動鏈一和傳動鏈二循環轉動帶動各種植機構中的中心軸同步循環運動時，各中心軸上的驅動齒輪會隨各中心軸同步循環運動，而各中心軸上的驅動齒輪又分別與環形齒圈嚙合，各環形齒圈又分別固定在兩側的側板上，因此當各中心軸上的驅動齒輪會隨各中心軸同步循環運動使，各驅動齒輪會帶動各中心軸繞其軸線旋轉，使得與各中心軸固定連接的轉盤繞中心軸的軸線旋轉，從而實現使各種植機構中的各種植槽在進行不同位置轉換的同時還能繞中心軸旋轉的效果。

13、本實用新型的進一步設置為：所述設定路徑為頂角位于上方的等腰三角形。

14、通過采用上述技術方案，設定路徑為頂角位于上方的等腰三角形的設置使得整個種植架上的各種植機構呈頂角朝上的等腰三角形分布，一方面保證整個種植架的重心始終位于基座的重錘面上，使得整個種植架穩定性更好，另一方面，種植架平行于中心軸軸線的兩側呈傾斜的狀態，使得各種植機構的縱向依次交錯，便于各種植機構上種植的草莓植株充分暴露，從而有利于采光和果實的采摘操作。

15、本實用新型的進一步設置為：所述基座左右兩側的側板頂部設有多個噴淋管，各噴淋管等間距水平分布并與供水管連接，各噴淋管的底部設有多個噴嘴。

16、通過采用上述技術方案，噴淋管通過多個噴嘴對其下方種植槽中的草莓苗進行自動噴淋灌溉，不進灌溉均勻性好，而且還代替了人工澆水操作，有效降低了人工勞動成本。

17、本實用新型的進一步設置為：所述種植槽的底部均設有排水孔，所述基座上設有接水盤，所述接水盤的底部設有一排水孔，所述排水孔通過排水管與回用水箱連通。

18、通過采用上述技術方案，排水孔用于排出種植槽內多余的積水，避免種植槽內積水過多而造成草莓苗根部壞死的情況，排水孔排出的水會逐漸滴落在接水盤上，接水盤上的水直接從排水孔流出并通過排水管流入回用水箱作為回用水被再次利用，一方面可以節省水資源，另一方面還能防止多余的積水隨處滴落而污染環境。

19、本實用新型的進一步設置為：所述基座的底部均勻分布多個移動滾輪。

20、通過采用上述技術方案，移動滾輪用于對基座進行支撐，同時還能使得整個種植架方便移動，大大提高了草莓種植位置的靈活性。

21、本實用新型的進一步設置為：所述側板和轉盤上均設有鏤空。

22、通過采用上述技術方案，鏤空的設置一方面可以減輕整個架體的重量，從而使得架體便于移動，另一方面，還有利于避免擋光和保持空氣流通，進一步的提高了草莓的種植效果。

23、本實用新型的有益效果是：

24、1.本實用新型中多個種植機構分別通過多個種植槽進行草莓種植，而各種植機構中各種植槽周向均布在中心軸外部，使得各種植槽在縱向空間內相對獨立且依次交錯，因此不僅在同一位置空間內有效提高種植草莓的數量，而且還能保證種植后的草莓苗相互之間密度分布均勻合理，草莓種植空間的利用率高，通風和采光效果好，采光效果好，極大的滿足了草莓種植環境需求，而且通過循環驅動機構和旋轉驅動機構還能帶動各種植機構按設定路徑循環運動，并在循環運動的過程使得各種植機構中能夠實現不同位置的轉換，同時還能使各種植機構中的各種植槽在進行不同位置轉換的同時還能繞中心軸旋轉，不僅能夠有效避免種植過程中相鄰草莓苗相互遮擋而造成部分草莓苗無法采光的情況，使得各種植槽內草莓苗都能得到同等的光照，而且還能根據需要控制指定的種植槽移動至設定位置，以便在修剪、采摘等操作時控制指定的種植槽停留在人方便操作的位置，無需人工頻繁彎腰操作或轉移操作位置，大大減輕了人的勞動強度，提高了人的操作效率。

25、2.本實用新型中設定路徑為頂角位于上方的等腰三角形的設置使得整個種植架上的各種植機構呈頂角朝上的等腰三角形分布，一方面保證整個種植架的重心始終位于基座的重錘面上，使得整個種植架穩定性更好，另一方面，種植架平行于中心軸軸線的兩側呈傾斜的狀態，使得各種植機構的縱向依次交錯，便于各種植機構上種植的草莓植株充分暴露，從而有利于采光和果實的采摘操作。

26、3.本實用新型中的種植槽的底部均設有排水孔，排水孔用于排出種植槽內多余的積水，避免種植槽內積水過多而造成草莓苗根部壞死的情況，排水孔排出的水會逐漸滴落在接水盤上，接水盤上的水直接從排水孔流出并通過排水管流入回用水箱作為回用水被再次利用，一方面可以節省水資源。
