本技術屬于節能農業，具體涉及一種具有光伏結構的農業灌溉裝置。

背景技術：

1、在農業生產中為了保證作物正常生長，獲取高產穩產，必須使用灌溉裝置供給作物充足的水分。

2、中國專利cn217850615u公開了一種農業節能灌溉裝置，包括箱體，所述箱體內設置有工作倉和控制倉，所述箱體內設置有灌溉機構，所述灌溉機構由光伏板、控制模塊、蓄電池組、水泵、輸送管、噴頭、直管和連接管組成。

3、上述專利通過太陽能板發電對電氣元件進行供電，而太陽能板暴露在空氣中，空氣中有較多灰塵、樹葉、細小塑料顆粒等，這些雜物很容易附著在太陽能板上表面，由于缺少對雜物進行清理的機構，這些雜物會留存在太陽能板上表面，一方面雜物堆積會降低太陽能板的發電量，造成電氣元件不能正常工作，另一方面灰塵中含有的堿性或者酸性物質還會腐蝕損壞太陽能板，降低太陽能板的使用壽命，因此提出一種技術措施解決缺少對雜物進行清理的機構，一方面雜物堆積會降低太陽能板的發電量，造成電氣元件不能正常工作，另一方面灰塵中含有的堿性或者酸性物質還會腐蝕損壞太陽能板，降低太陽能板的使用壽命的問題。

技術實現思路

1、（1）要解決的技術問題

2、針對現有技術的不足，本實用新型的目的在于提供一種具有光伏結構的農業灌溉裝置，旨在解決現有技術下缺少對雜物進行清理的機構，一方面雜物堆積會降低太陽能板的發電量，造成電氣元件不能正常工作，另一方面灰塵中含有的堿性或者酸性物質還會腐蝕損壞太陽能板，降低太陽能板的使用壽命的問題。

3、技術方案

4、為了解決上述技術問題，本實用新型提供了這樣一種具有光伏結構的農業灌溉裝置，包括圓柱，所述圓柱下端卡合有底柱，所述底柱側面穿有兩組固定組件，所述圓柱頂部連接有下箱體，所述下箱體內部安裝有噴灌組件，所述下箱體上端連接有上箱體，所述上箱體頂部安裝有清洗組件，得益于清洗組件的設置，可以方便清洗太陽能板上表面的雜物，避免發生雜物堆積會降低太陽能板的發電量，造成電氣元件不能正常工作，灰塵中含有的堿性或者酸性物質還會腐蝕損壞太陽能板，降低太陽能板的使用壽命的問題。

5、進一步的，所述底柱下端連接有底板，所述圓柱側面開設有卡槽，所述上箱體頂部安裝有支撐桿，所述支撐桿頂部連接有太陽能板，所述上箱體、下箱體穿有水管。

6、進一步的，所述上箱體內部安裝有蓄電池、整流器、控制器，所述上箱體開設有與水管適配的圓孔，得益于整流器的設置，對太陽能板發的電進行整流，提升蓄電池使用壽命。

7、進一步的，所述固定組件包括旋鈕，所述旋鈕連接有螺桿，所述螺桿與底柱螺紋連接，所述螺桿轉動連接有推板，所述推板遠離螺桿的一端設有卡齒，所述卡齒與卡槽卡合適配，得益于固定組件的設置，方便對圓柱進行限位。

8、進一步的，所述噴灌組件包括第一水泵，所述第一水泵固定安裝在下箱體內部，所述第一水泵與水管水平端連接，所述第一水泵連接有管體，所述管體周圍均勻分布有多組連接管，所述連接管連接有噴灌噴頭，所述噴灌噴頭在下箱體側面，得益于噴灌組件的設置，方便對植物進行灌溉。

9、更進一步的，所述清洗組件包括電動伸縮桿，所述電動伸縮桿下端固定安裝在上箱體頂部，所述電動伸縮桿連接有盒體，所述盒體上端連接有清洗盒，所述盒體內安裝有第二水泵，所述第二水泵連接有第一伸縮軟管，所述第一伸縮軟管另一端與水管連接，所述第二水泵連接有第二伸縮軟管，所述第二伸縮軟管連接有噴水管，所述噴水管側面安裝有多組清洗噴頭。

10、更進一步的，所述清洗盒開設有多組與清洗噴頭相對應的轉孔，所述轉孔尺寸遠大于清洗噴頭，所述噴水管外轉動套設有圓環，所述圓環連接有固定桿，所述固定桿另一端安裝在清洗盒內部側面，所述噴水管側面安裝有電機，所述電機固定安裝在清洗盒內部側面。

11、（3）有益效果

12、與現有技術相比，本實用新型的有益效果在于：

13、本實用新型通過噴灌組件、圓柱、固定組件的設置，方便調整灌溉組件的高度，進而方便對不同需水量的植物進行灌溉，向上拉動圓柱帶動噴灌組件向上移動，在到達合適高度時，轉動旋鈕帶動卡齒抵緊卡槽完成固定，完成灌溉組件的高度調整，在需要對植物進行灌溉時，控制器控制第一水泵啟動帶動水流進入噴灌噴頭對植物進行灌溉；

14、通過太陽能板的設置，方便對電氣元件進行供電，節能環保，太陽能板將光能轉化為電能，隨后通過整流器的作用對電流進行整流，整流后的電流進入蓄電池進行存儲；

15、通過清洗組件的設置，可以方便清洗太陽能板上表面的雜物，避免發生雜物堆積會降低太陽能板的發電量，造成電氣元件不能正常工作，灰塵中含有的堿性或者酸性物質還會腐蝕損壞太陽能板，降低太陽能板的使用壽命的問題，控制器控制電動伸縮桿向上移動帶動清洗噴頭露出太陽能板上表面，電機帶動清洗噴頭與太陽能板的上表面為45°，第二水泵將水流送入清洗噴頭，在清洗噴頭噴水時，電機轉動帶動清洗噴頭轉動對太陽能板上表面進行沖洗。

技術特征：

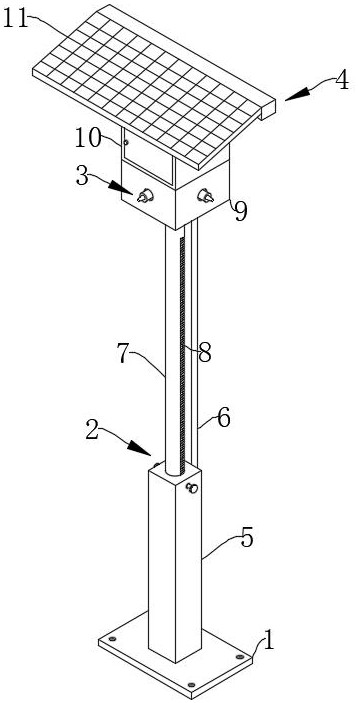

1.一種具有光伏結構的農業灌溉裝置，包括圓柱（7），其特征在于，所述圓柱（7）下端卡合有底柱（5），所述底柱（5）側面穿有兩組固定組件（2），所述圓柱（7）頂部連接有下箱體（9），所述下箱體（9）內部安裝有噴灌組件（3），所述下箱體（9）上端連接有上箱體（10），所述上箱體（10）頂部安裝有清洗組件（4）。

2.根據權利要求1所述的一種具有光伏結構的農業灌溉裝置，其特征在于，所述底柱（5）下端連接有底板（1），所述圓柱（7）側面開設有卡槽（8），所述上箱體（10）頂部安裝有支撐桿（12），所述支撐桿（12）頂部連接有太陽能板（11），所述上箱體（10）、下箱體（9）穿有水管（6）。

3.根據權利要求2所述的一種具有光伏結構的農業灌溉裝置，其特征在于，所述上箱體（10）內部安裝有蓄電池（14）、整流器（16）、控制器（15），所述上箱體（10）開設有與水管（6）適配的圓孔（13）。

4.根據權利要求3所述的一種具有光伏結構的農業灌溉裝置，其特征在于，所述固定組件（2）包括旋鈕（203），所述旋鈕（203）連接有螺桿（202），所述螺桿（202）與底柱（5）螺紋連接，所述螺桿（202）轉動連接有推板（204），所述推板（204）遠離螺桿（202）的一端設有卡齒（201），所述卡齒（201）與卡槽（8）卡合適配。

5.根據權利要求4所述的一種具有光伏結構的農業灌溉裝置，其特征在于，所述噴灌組件（3）包括第一水泵（301），所述第一水泵（301）固定安裝在下箱體（9）內部，所述第一水泵（301）與水管（6）水平端連接，所述第一水泵（301）連接有管體（302），所述管體（302）周圍均勻分布有多組連接管（303），所述連接管（303）連接有噴灌噴頭（304），所述噴灌噴頭（304）在下箱體（9）側面。

6.根據權利要求5所述的一種具有光伏結構的農業灌溉裝置，其特征在于，所述清洗組件（4）包括電動伸縮桿（401），所述電動伸縮桿（401）下端固定安裝在上箱體（10）頂部，所述電動伸縮桿（401）連接有盒體（403），所述盒體（403）上端連接有清洗盒（406），所述盒體（403）內安裝有第二水泵（411），所述第二水泵（411）連接有第一伸縮軟管（402），所述第一伸縮軟管（402）另一端與水管（6）連接，所述第二水泵（411）連接有第二伸縮軟管（410），所述第二伸縮軟管（410）連接有噴水管（412），所述噴水管（412）側面安裝有多組清洗噴頭（409）。

7.根據權利要求6所述的一種具有光伏結構的農業灌溉裝置，其特征在于，所述清洗盒（406）開設有多組與清洗噴頭（409）相對應的轉孔（407），所述轉孔（407）尺寸遠大于清洗噴頭（409），所述噴水管（412）外轉動套設有圓環（408），所述圓環（408）連接有固定桿（405），所述固定桿（405）另一端安裝在清洗盒（406）內部側面，所述噴水管（412）側面安裝有電機（404），所述電機（404）固定安裝在清洗盒（406）內部側面。

技術總結
本技術公開了一種具有光伏結構的農業灌溉裝置，屬于節能農業技術領域，旨在解決現有技術下缺少對雜物進行清理的機構，一方面雜物堆積會降低太陽能板的發電量，造成電氣元件不能正常工作，另一方面灰塵中含有的堿性或者酸性物質還會腐蝕損壞太陽能板，降低太陽能板的使用壽命的問題。包括圓柱，圓柱下端卡合有底柱，底柱側面穿有兩組固定組件，圓柱頂部連接有下箱體，下箱體內部安裝有噴灌組件，下箱體上端連接有上箱體。該具有光伏結構的農業灌溉裝置，通過清洗組件的設置，可以方便對太陽能板上表面的雜物進行沖洗，保證太陽能板的發電量，進而保證電氣元件的正常工作，同時提升太陽能板的使用壽命。

技術研發人員：吳文斌
受保護的技術使用者：南充銳虎電動車有限公司
技術研發日：20240318
技術公布日：2025/4/28
