本技術涉及桃樹嫁接，更具體地說，它涉及一種桃樹嫁接專用設備。

背景技術：

1、嫁接是利用植物受傷后具有愈傷的機能，把植物的枝或芽，嫁接到另植物的莖或根上，使接在一起的兩個部分長成一個完整的植株。在進行嫁接時，需要將母樹劈開一個開叉口，然后將小桃樹枝的根部插進母樹的開叉口中，這個過程一個人一次性完成比較困難，需要嫁接工具來幫助其輕松完成，但是在使用過程中，現有裝置不便對裝置高度進行調節，且現有裝置不便對角度進行調節，導致在桃樹樹枝生長時朝向的角度和高度不同，在進行嫁接時，使用時不方便，為解決以上問題，我們推出以下裝置。

技術實現思路

1、要解決的技術問題

2、針對現有技術存在的不足，本實用新型的目的在于提供一種桃樹嫁接專用設備，其具有便于對裝置高度和角度進行調節，從而方便在桃樹樹枝生長時朝向的角度和高度不同進行嫁接，使用時方便的特點。

3、技術方案

4、為實現上述目的，本實用新型提供了一種桃樹嫁接專用設備，包括底座和升降裝置，所述升降裝置固定連接在底座上表面，所述升降裝置包括升降臺，所述升降臺固定連接在底座上表面，所述升降臺內部開設有第一傳動倉，所述第一傳動倉內部固定連接有第一正反電機，所述第一正反電機輸出軸上端固定連接有第一螺紋柱，所述第一螺紋柱上端螺紋連接有螺紋管，所述螺紋管側面固定連接有滑塊，所述第一傳動倉內部開設有第一滑槽，所述滑塊滑動連接在第一滑槽內部，所述螺紋管上端固定連接有角度調節機構，所述角度調節機構包括箱體，所述箱體固定連接在螺紋管上端，所述箱體內部開設有第二傳動倉，所述第二傳動倉內部固定連接有第二正反電機，所述第二正反電機輸出軸另一端固定連接有第二螺紋柱，所述第二螺紋柱另一端固定連接有轉軸，所述第二傳動倉內部固定連接有軸承，所述轉軸另一端穿設在軸承內部，所述第二螺紋柱表面螺紋連接有螺紋帽，所述螺紋帽表面固定連接有第一u型塊，所述第一u型塊內部活動連接有第一連接桿，所述箱體上表面開設有限位槽，所述第一連接桿穿設在限位槽內部，所述第一連接桿上端活動連接有第二u型塊，所述第二u型塊上表面固定連接有固定架，所述箱體上表面固定連接有第一固定塊。

5、使用本技術方案的一種桃樹嫁接專用設備時，通過設置升降裝置和角度調節機構，當人們需要對桃樹樹枝進行嫁接時，人們通過控制開關控制第一正反電機運作，從而帶動第一螺紋柱轉動，在第一螺紋柱和螺紋管的配合下，從而帶動夾緊板上下移動，從而能夠適應不同高度桃樹樹枝嫁接使用，人們再通過控制開關控制第二正反電機運作，從而帶動第二螺紋柱轉動，在第一連接桿、第二螺紋柱和螺紋帽的配合下，方便了人們對夾緊板的角度進行調節，從而能夠適應不同角度的桃樹樹枝嫁接使用。

6、進一步地，所述第一固定塊上表面固定連接有第二固定塊，所述第二固定塊共有兩組，并且對稱設置在第一固定塊上表面，所述固定架另一端轉動連接在兩組所述第二固定塊中間，所述固定架上表面開設有第二滑槽，所述第二滑槽內部活動連接有t型滑塊，所述t型滑塊上端固定連接有第一夾持機構。

7、進一步地，所述第一夾持機構包括第一緩沖盒，所述第一緩沖盒固定連接在t型滑塊上端，所述第一緩沖盒內部開設有活動槽，所述活動槽內部固定連接有伸縮桿，所述伸縮桿表面套接有彈簧，所述彈簧左端固定連接在活動槽內部，所述彈簧和伸縮桿右端固定連接有滑板，所述活動槽內部開設有第三滑槽，所述滑板活動連接在第三滑槽內部，所述滑板右端固定連接有第二連接桿，所述第二連接桿右端固定連接有第二緩沖盒，所述第二緩沖盒左端內部活動連接在第一緩沖盒右端側面。

8、進一步地，所述第二緩沖盒右端固定連接有夾緊板，所述夾緊板上端固定連接有拉手。

9、進一步地，所述固定架上表面固定連接有第二夾持機構，所述第二夾持機構包括支撐板，所述支撐板固定連接在固定架上表面，所述支撐板上端設置有蓋板，所述支撐板和蓋板側面開設有圓弧槽，所述支撐板和蓋板內部螺紋連接有螺栓，所述支撐板和蓋板通過螺栓連接。

10、進一步地，所述底座內部開設有儲能倉，所述儲能倉內部固定連接有蓄電池。

11、進一步地，所述底座下表面固定連接有車輪組，所述車輪組側面設置有剎車片，所述車輪組共有四組，并且呈矩形對稱設置在底座下表面，所述箱體側面固定連接有控制開關。

12、有益效果

13、綜上所述，本實用新型具有以下有益效果：

14、1、該一種桃樹嫁接專用設備，通過設置升降裝置和角度調節機構，當人們需要對桃樹樹枝進行嫁接時，人們通過控制開關控制第一正反電機運作，從而帶動第一螺紋柱轉動，在第一螺紋柱和螺紋管的配合下，從而帶動夾緊板上下移動，從而能夠適應不同高度桃樹樹枝嫁接使用，人們再通過控制開關控制第二正反電機運作，從而帶動第二螺紋柱轉動，在第一連接桿、第二螺紋柱和螺紋帽的配合下，方便了人們對夾緊板的角度進行調節，從而能夠適應不同角度的桃樹樹枝嫁接使用；

15、2、該一種桃樹嫁接專用設備，通過設置第一夾持機構和第二夾持機構，當人們需要對桃樹樹枝進行嫁接時，打開支撐板和蓋板，使得蓋板與支撐板分離，將待嫁接桃樹枝置于圓弧槽內，通過拉動拉手，使得彈簧處于壓縮狀態，將嫁接枝苗放在兩個夾緊板的夾緊槽之間，松開拉手，在彈簧的作用下將嫁接枝苗夾緊固定，人們在待嫁接桃樹枝上鉆孔，推動兩組夾緊板，將嫁接枝苗插入待嫁接桃樹枝內，人們通過繃帶將待嫁接桃樹枝與嫁接枝苗綁扎固定在一起，這時完成嫁接，可以拆除桃樹嫁接專用設備，從而便于人們進行嫁接。

技術特征：

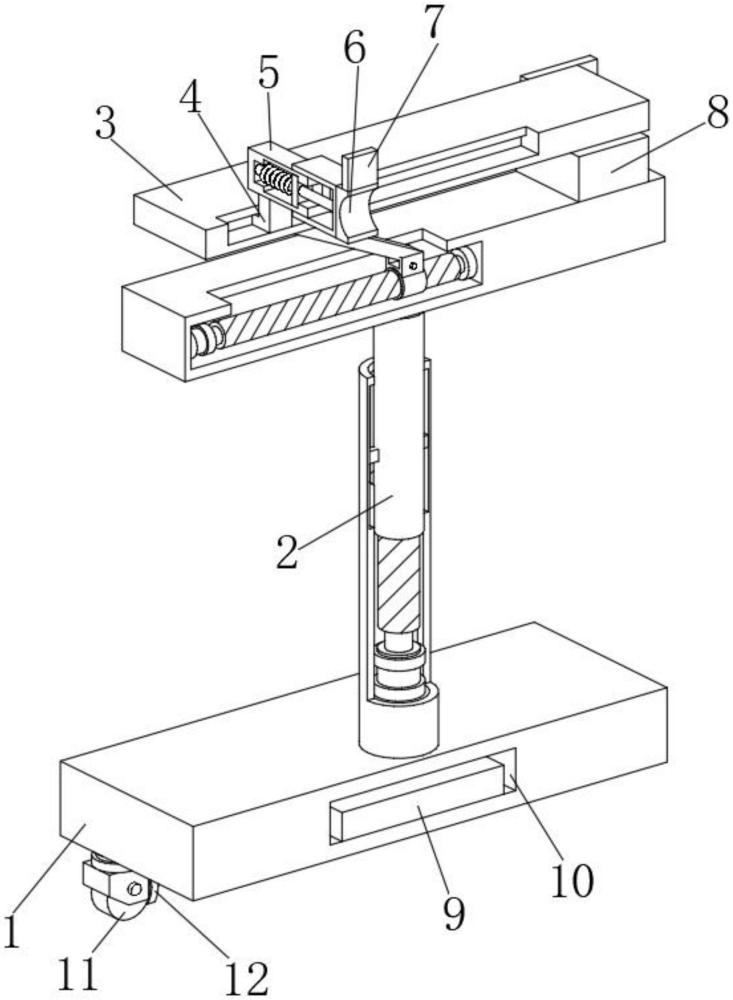

1.一種桃樹嫁接專用設備，包括底座(1)和升降裝置(2)，其特征在于：所述升降裝置(2)固定連接在底座(1)上表面，所述升降裝置(2)包括升降臺(201)，所述升降臺(201)固定連接在底座(1)上表面，所述升降臺(201)內部開設有第一傳動倉(202)，所述第一傳動倉(202)內部固定連接有第一正反電機(203)，所述第一正反電機(203)輸出軸上端固定連接有第一螺紋柱(204)，所述第一螺紋柱(204)上端螺紋連接有螺紋管(205)，所述螺紋管(205)側面固定連接有滑塊(206)，所述第一傳動倉(202)內部開設有第一滑槽(207)，所述滑塊(206)滑動連接在第一滑槽(207)內部，所述螺紋管(205)上端固定連接有角度調節機構(3)，所述角度調節機構(3)包括箱體(301)，所述箱體(301)固定連接在螺紋管(205)上端，所述箱體(301)內部開設有第二傳動倉(302)，所述第二傳動倉(302)內部固定連接有第二正反電機(303)，所述第二正反電機(303)輸出軸另一端固定連接有第二螺紋柱(304)，所述第二螺紋柱(304)另一端固定連接有轉軸(305)，所述第二傳動倉(302)內部固定連接有軸承(306)，所述轉軸(305)另一端穿設在軸承(306)內部，所述第二螺紋柱(304)表面螺紋連接有螺紋帽(307)，所述螺紋帽(307)表面固定連接有第一u型塊(308)，所述第一u型塊(308)內部活動連接有第一連接桿(309)，所述箱體(301)上表面開設有限位槽(310)，所述第一連接桿(309)穿設在限位槽(310)內部，所述第一連接桿(309)上端活動連接有第二u型塊(311)，所述第二u型塊(311)上表面固定連接有固定架(312)，所述箱體(301)上表面固定連接有第一固定塊(313)。

2.根據權利要求1所述的一種桃樹嫁接專用設備，其特征在于：所述第一固定塊(313)上表面固定連接有第二固定塊(8)，所述第二固定塊(8)共有兩組，并且對稱設置在第一固定塊(313)上表面，所述固定架(312)另一端轉動連接在兩組所述第二固定塊(8)中間，所述固定架(312)上表面開設有第二滑槽(314)，所述第二滑槽(314)內部活動連接有t型滑塊(4)，所述t型滑塊(4)上端固定連接有第一夾持機構(5)。

3.根據權利要求2所述的一種桃樹嫁接專用設備，其特征在于：所述第一夾持機構(5)包括第一緩沖盒(501)，所述第一緩沖盒(501)固定連接在t型滑塊(4)上端，所述第一緩沖盒(501)內部開設有活動槽(502)，所述活動槽(502)內部固定連接有伸縮桿(503)，所述伸縮桿(503)表面套接有彈簧(504)，所述彈簧(504)左端固定連接在活動槽(502)內部，所述彈簧(504)和伸縮桿(503)右端固定連接有滑板(505)，所述活動槽(502)內部開設有第三滑槽(506)，所述滑板(505)活動連接在第三滑槽(506)內部，所述滑板(505)右端固定連接有第二連接桿(507)，所述第二連接桿(507)右端固定連接有第二緩沖盒(508)，所述第二緩沖盒(508)左端內部活動連接在第一緩沖盒(501)右端側面。

4.根據權利要求3所述的一種桃樹嫁接專用設備，其特征在于：所述第二緩沖盒(508)右端固定連接有夾緊板(6)，所述夾緊板(6)上端固定連接有拉手(7)。

5.根據權利要求1所述的一種桃樹嫁接專用設備，其特征在于：所述固定架(312)上表面固定連接有第二夾持機構(14)，所述第二夾持機構(14)包括支撐板(1401)，所述支撐板(1401)固定連接在固定架(312)上表面，所述支撐板(1401)上端設置有蓋板(1402)，所述支撐板(1401)和蓋板(1402)側面開設有圓弧槽(1403)，所述支撐板(1401)和蓋板(1402)內部螺紋連接有螺栓(1404)，所述支撐板(1401)和蓋板(1402)通過螺栓(1404)連接。

6.根據權利要求1所述的一種桃樹嫁接專用設備，其特征在于：所述底座(1)內部開設有儲能倉(10)，所述儲能倉(10)內部固定連接有蓄電池(9)。

7.根據權利要求1所述的一種桃樹嫁接專用設備，其特征在于：所述底座(1)下表面固定連接有車輪組(11)，所述車輪組(11)側面設置有剎車片(12)，所述車輪組(11)共有四組，并且呈矩形對稱設置在底座(1)下表面，所述箱體(301)側面固定連接有控制開關(13)。

技術總結
本技術公開了一種桃樹嫁接專用設備，屬于桃樹嫁接技術領域，其中包括底座和升降裝置，所述升降裝置固定連接在底座上表面，所述升降裝置包括升降臺，其有益效果是，該一種桃樹嫁接專用設備，通過設置升降裝置和角度調節機構，當人們需要對桃樹樹枝進行嫁接時，人們通過控制開關控制第一正反電機運作，從而帶動第一螺紋柱轉動，在第一螺紋柱和螺紋管的配合下，從而帶動夾緊板上下移動，從而能夠適應不同高度桃樹樹枝嫁接使用，人們再通過控制開關控制第二正反電機運作，從而帶動第二螺紋柱轉動，在第一連接桿、第二螺紋柱和螺紋帽的配合下，方便了人們對夾緊板的角度進行調節，從而能夠適應不同角度的桃樹樹枝嫁接使用。

技術研發人員：劉運香
受保護的技術使用者：福州市香香中草藥研發有限公司
技術研發日：20240415
技術公布日：2025/4/28
