本技術涉及魚缸自動喂食器，屬于魚缸應用。

背景技術：

1、現在很多家庭都喜歡在家里養殖一些觀賞魚，但每天都需要定時為小魚喂食，尤其是需要長時間不在家的時候，很不方便，市面上大部分魚缸喂食器都是針對方形的大型魚缸，很少有針對球形魚缸進行投喂設計的，有的也是通過旋轉儲料倉整體或者通過螺旋進料，這樣對于魚料在進行多次摩擦后會產生粉末，粉末進入魚缸后會進一步污染水質。

技術實現思路

1、針對上述的不足，本實用新型提供了魚缸自動喂食器，通過支撐板下方的四個支撐爪底部吸盤，吸附在球形魚缸外表面，起到固定作用，另外電機帶動集料槽，每次投放固定魚料，減少魚料之間的摩擦。

2、本實用新型通過以下技術方案實現的：魚缸自動喂食器，包括密封蓋、儲料倉、集料輥、電機支架、支撐板、電機、支撐爪、聯軸器和電池，所述的儲料倉上部為柱狀空腔結構，儲料倉下部為桶狀空腔結構，所述的桶狀空腔結構下部設有出料口，桶狀空腔結構上部設有下料口，所述的密封蓋能夠蓋入儲料倉柱狀空腔結構內，所述的桶狀空腔內側中心設置有集料輥定位軸，所述的集料輥放置在儲料桶桶狀空腔結構內，集料輥外側對稱設置有集料槽，集料輥底部頂部中心設置有連接軸，集料輥底部中心設置有定位孔，所述定位孔能夠與集料輥定位軸相配合，所述的電機支架為l型支架，電機支架一側中心位置開有電機轉軸定位孔，圍繞電機轉軸定位孔圓周均勻分布有電機定位孔，電機支架另一側底部均勻分布設置有電機支架定位孔，所述電機的轉軸側面均勻分布有電機安裝孔，所述的電機安裝孔能夠與電機定位孔通過螺栓相配合，所述的電機轉軸能夠穿過電機轉軸定位孔，電機轉軸通過聯軸器與集料輥連接軸連接，支撐板頂面分別設置電池倉、控制器和開關，所述的支撐板上頂面一側開有槽口，支撐板頂面另一側均勻分布設置有電機支架安裝孔，所述的電機支架安裝孔能夠與電機支架定位孔通過螺絲連接固定，所述的支撐板底面開有槽口的一側均勻設置有安裝凸起，所述的安裝凸起端面開有支撐爪安裝孔，所述的支撐爪一端設置有支撐爪轉軸，支撐爪另一端設置有吸盤，支撐爪通過支撐爪轉軸與支撐爪安裝孔配合連接在支撐板底面，所述的電池倉、控制器、開關和電機通過導線電連接，所述的電池放置在電池倉內為設備整體提供動力。

3、進一步來說，所述的出料口開口面積小于集料槽開口面積，所述的下料口開口面積大于集料槽開口面積，所述的槽口開口尺寸大于下料口開口面積。

4、進一步來說，所述的控制器核心為微控制器。

5、該實用新型的有益之處是：

6、(1)本設計能夠通過控制支撐板下部的支撐爪的開合，支撐爪底部的吸盤能夠吸附魚缸外壁進行固定，從而滿足不同口徑圓缸進行放置；

7、(2)本設計通過電機控制集料輥轉動，實現定時喂食小魚的功能，同時集料槽獨立的設計減少了魚料出料過程中的摩擦，減少了魚料粉末的產生。

8、(3)集料槽尺寸大于出料口尺寸，下料口尺寸大于集料槽的尺寸，槽口的尺寸大于下料口的尺寸，能夠保證魚料完全撒入魚缸內。

技術特征：

1.魚缸自動喂食器，包括密封蓋、儲料倉、集料輥、電機支架、支撐板、電機、支撐爪、聯軸器和電池，其特征在于：所述的儲料倉上部為柱狀空腔結構，儲料倉下部為桶狀空腔結構，所述的桶狀空腔結構下部設有出料口，桶狀空腔結構上部設有下料口，所述的密封蓋能夠蓋入儲料倉柱狀空腔結構內，所述的桶狀空腔內側中心設置有集料輥定位軸，所述的集料輥放置在儲料桶桶狀空腔結構內，集料輥外側對稱設置有集料槽，集料輥底部頂部中心設置有連接軸，集料輥底部中心設置有定位孔，所述定位孔能夠與集料輥定位軸相配合，所述的電機支架為l型支架，電機支架一側中心位置開有電機軸定位孔，圍繞電機軸定位孔圓周均勻分布有電機定位孔，電機支架另一側底部均勻分布設置有電機支架定位孔，所述電機的轉軸側面均勻分布有電機安裝孔，所述的電機安裝孔能夠與電機定位孔通過螺栓相配合，所述的電機轉軸能夠穿過電機轉軸定位孔，電機轉軸通過聯軸器與集料輥連接軸連接，支撐板頂面分別設置電池倉、控制器和開關，所述的支撐板上頂面一側開有槽口，支撐板頂面另一側圓周均勻分布設置有電機支架安裝孔，所述的電機支架安裝孔能夠與電機支架定位孔通過螺絲連接固定，所述的支撐板底面開有槽口的一側均勻設置有安裝凸起，所述的安裝凸起端面開有支撐爪安裝孔，所述的支撐爪一端設置有支撐爪轉軸，支撐爪另一端設置有吸盤，支撐爪通過支撐爪轉軸與支撐爪安裝孔配合連接在支撐板底面，所述的電池倉、控制器、開關和電機通過導線電連接，所述的電池放置在電池倉內為設備整體提供動力。

2.如權利要求1所述魚缸自動喂食器，其特征在于：所述的出料口開口面積小于集料槽開口面積，所述的下料口開口面積大于集料槽開口面積，所述的槽口開口尺寸大于下料口開口面積。

3.如權利要求1所述魚缸自動喂食器，其特征在于：所述控制器的核心為微控制器。

技術總結

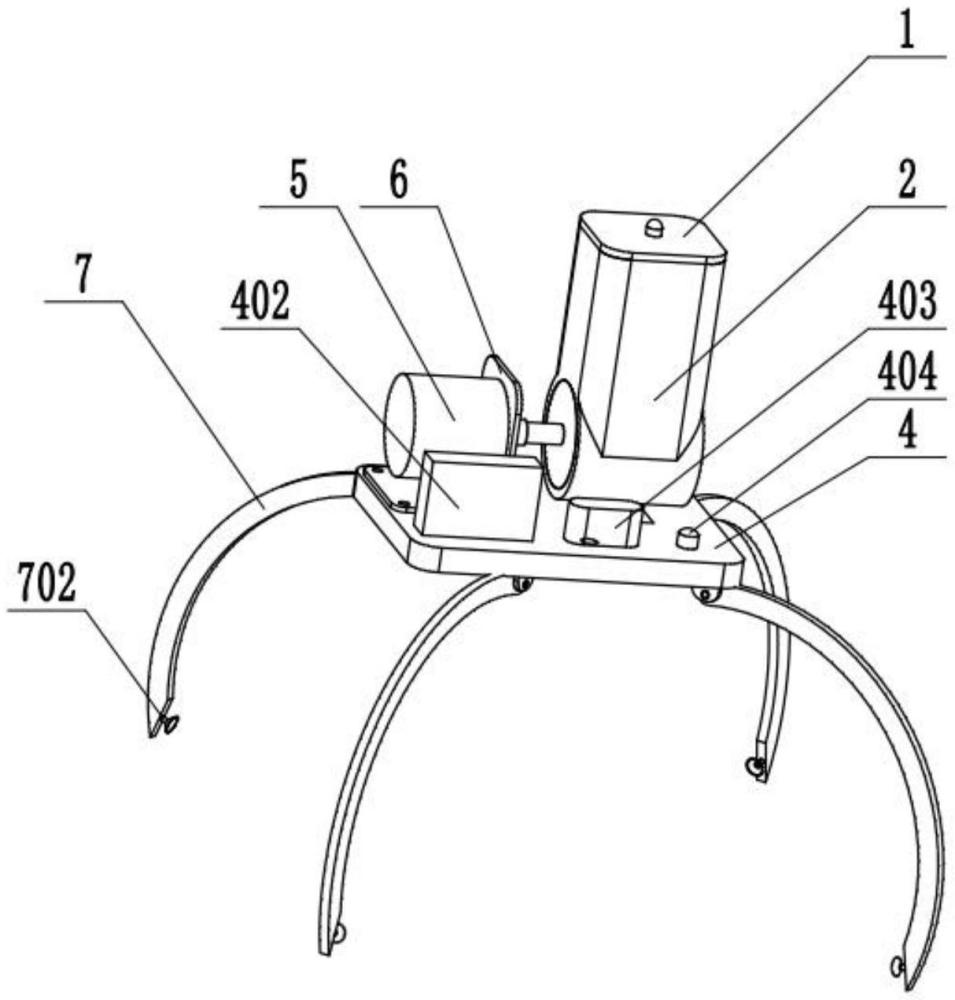

本技術公開了魚缸自動喂食器，屬于魚缸應用技術領域，包括密封蓋、儲料倉、集料輥、電機支架、支撐板、電機、支撐爪、聯軸器和電池，本設計能夠根據圓形魚缸大小，調整支撐板底部的支撐爪開口大小，將支撐爪7底部的吸盤吸附在圓形魚缸外壁，起到固定支撐作用，魚料的存放可通過打開密封蓋放入儲料倉柱狀空腔內，集料槽的初始位置對應在出料口的位置，魚料通過儲料倉柱狀空腔下部的出料口進入集料輥對稱設置的一個集料槽內，按下開關，電機每隔八小時轉動半周，帶動盛料的集料槽轉動到下料口位置，魚料從下料口和槽口內滑落到魚缸內，另一側的空集料槽正好轉到出料口位置，這樣通過控制器控制電機5定時轉動即可實現自動喂食功能。

技術研發人員：曹暄茗,張瀚升
受保護的技術使用者：曹暄茗
技術研發日：20240730
技術公布日：2025/4/28
