本發明屬于河蟹養殖，具體涉及到一種河蟹養殖池塘智能化播撒裝置。

背景技術：

1、河蟹養殖池塘播撒裝置是現代河蟹養殖中不可或缺的設備，旨在提高養殖效率、優化管理流程。隨著河蟹養殖規模的不斷擴大和技術的進步，傳統的人工投放飼料和藥物的方式逐漸暴露出勞動強度大、效率低、管理難度高等問題。為了解決這些問題，河蟹養殖池塘播撒裝置應運而生。這種裝置通過自動化控制系統，可以精確地將飼料、藥物或其他養殖必需品均勻地投放到池塘中，確保每個區域的河蟹能夠獲得足夠的食物和營養，減少浪費，提高飼料利用率。

2、播撒裝置對于河蟹養殖是一種必不可少的作業工具，使得人工參與少，減少人工成本，但現有的河蟹養殖池塘智能化播撒裝置在進行使用時由于位置固定，導致播撒物料的區域固定，進而播撒不充分，大大降低了播撒裝置的工作性能。

技術實現思路

1、本發明所要解決的技術問題在于克服上述現有技術的缺點，提供一種河蟹養殖池塘智能化播撒裝置。

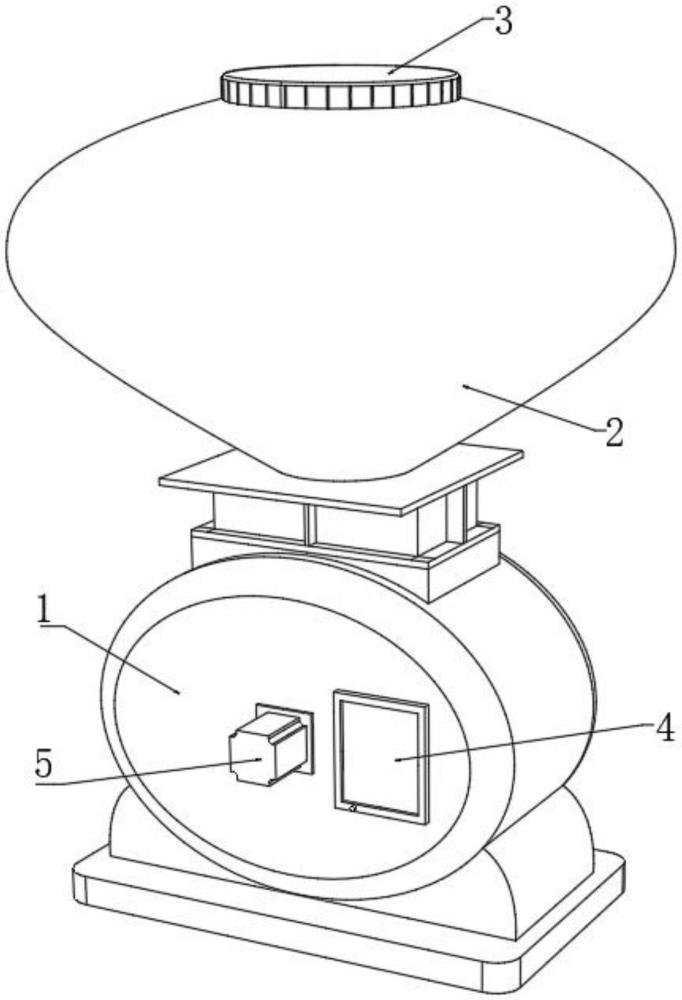

2、解決上述技術問題所采用的技術方案是：一種河蟹養殖池塘智能化播撒裝置，包括主體，所述主體頂部固定連接有儲物箱，所述儲物箱頂部開設有入料口；

3、所述主體前端固定連接有一側固定連接有控制面板，所述主體內部安裝有驅動機構，所述主體前端中部安裝有調節機構，所述驅動機構后端安裝有播撒機構。

4、進一步的，所述驅動機構包括固定連接于主體后端的電機，所述電機輸出端固定連接有驅動軸，所述驅動軸另一端開設有活動槽，所述活動槽內壁轉動連接有固定塊，所述固定塊后端固定連接有大圓盤，所述主體內壁轉動連接有兩個旋轉軸，兩個所述旋轉軸相對端均固定連接有矩形框，所述矩形框前端固定連接有限位架，所述矩形框兩側后端固定連接有支撐桿，所述有大圓盤位于限位架內部。

5、通過上述技術方案，使用時，首先根據河蟹養殖選取對應的物料從入料口倒入儲物箱中，隨后在控制面板選擇現有已編排的程序使得該播撒裝置進行工作，在控制面板的介入下，可利用驅動機構帶動整個裝置進行工作，使得物料能夠順利根據離心作用向后端進行播撒，使得物料能夠順利進入池塘中，同時此轉動將配合其他機構進行工作，使得在原有播撒的基礎上，能夠發生擺動，具體的，啟動主體后端的電機帶動驅動軸進行旋轉，在活動槽與固定塊的連接下，能夠帶動大圓盤進行旋轉，隨后該裝置將獲得一個持續旋轉的運動趨勢。

6、進一步的，所述調節機構包括固定連接于驅動軸外壁的小圓盤，所述小圓盤外壁開設有圓槽，所述主體前端轉動連接有螺紋桿，所述螺紋桿前端固定連接有棱角旋鈕，所述螺紋桿后端固定連接有圓塊，所述電機后端固定連接有多個限位柱，所述圓塊外壁與圓槽滾動連接，多個所述限位柱外壁均與主體滑動連接。

7、通過上述技術方案，在驅動機構運動的基礎上，此時使用調節機構與之配合，能夠實現大圓盤的擺動，進而能夠在旋轉的狀態下進行擺動的操作，使得物料能夠通過離心進行播撒，同時能夠通過擺動的操作進行區域的改變，進而改變原有的裝置的固定方式，進而能夠提高智能化播撒裝置的使用性能，并且無論播撒裝置的方向如何改變，離心旋轉的播撒過程不會停止，實現可快速的播撒以及區域擴大，具體的，在播撒裝置正前方的區域播撒完畢后，此時操作人員可根據所需擺動范圍進行選擇，通過旋轉棱角旋鈕帶動螺紋桿另一端的小圓盤向前端進行移動，由于圓塊外壁與圓槽滾動連接，進而帶動小圓盤向前方移動，同時帶動驅動軸一端的電機向前端移動，由于牽扯的作用，此時驅動軸的距離縮短，在兩個旋轉軸與矩形框連接支撐下，使得大圓盤發生擺動，進而帶動限位架前端的兩個支撐桿進行擺動，使得播撒區域能夠增大。

8、進一步的，所述播撒機構包括固定連接于兩個支撐桿之間的圓環，所述大圓盤后端固定連接有萬向軸后端固定連接有限位伸縮桿，所述儲物箱底部固定連接有輸料管，所述主體后端開設有圓形孔，所述圓環內壁固定連接有播撒器，所述限位伸縮桿另一端與另一個萬向軸固定連接，所述輸料管貫穿于主體內部，所述播撒器前端與另一個萬向軸固定連接。

9、通過上述技術方案，當調節機構進行擺動時，由于播撒機構與調節機構固定連接的情況下，此時能夠帶動播撒機構進行擺動，同時驅動機構的轉動能夠帶動播撒機構能夠轉動，由此可實現在播撒裝置能夠順利進行播撒的基礎上，通過旋轉的調整逐步的擴大向兩側的播撒區域，實現在原有播撒裝置上的提升，同時采用單一電機，不僅能夠實現離心的旋轉，而且還能夠實現擺動效果，節約能耗，實現播撒裝置使用上的質的飛躍，并且通過控制面板的控制，能夠實現智能與人工互相參與，減少了原有的單人工參與的情況，使得播撒裝置逐漸走向智能，具體的，隨著大圓盤的轉動，此時在兩個萬向軸和有限位轉動的限位伸縮桿的連接下，即使大圓盤發生擺動，也能夠帶動播撒器能夠進行轉動，物料將會通過輸料管輸送至播撒器上，同時兩個支撐桿與圓環進行連接，進而實現播撒器在圓形孔上的擺動，當播撒器發生擺動時，輸料管將隨之進行位置調整。

10、本發明的有益效果如下：(1)本發明通過設計驅動機構、調節機構和播撒機構，可在河蟹養殖過程中讓固定的播撒裝置能夠進行調節，不僅能夠保證傳統的播撒能夠正常進行，還能夠根據調節擴大播撒范圍，大大提高了播撒裝置的工作性能；(2)本發明通過設計驅動機構，在播撒裝置進行工作時，可根據旋轉離心原理讓整個物料能夠順利投放至河蟹養殖池塘中，同時能夠在旋轉的同時，能夠讓后續播撒有一個搖晃的力，使得播撒裝置進行播撒時能夠擴大播撒區域；(3)本發明通過設計調節機構和播撒機構，在播撒裝置進行使用時，能夠調節電機的位置，使得在僅限的距離牽引下，使得播撒處能夠進行搖擺，并且在相互配合下，不僅能夠實現物料的播撒還能夠實現區域的擴大，從而提高了河蟹養殖的智能播撒裝置的性能。

技術特征：

1.一種河蟹養殖池塘智能化播撒裝置，包括主體(1)，其特征在于：所述主體(1)頂部固定連接有儲物箱(2)，所述儲物箱(2)頂部開設有入料口(3)；

2.根據權利要求1所述的河蟹養殖池塘智能化播撒裝置，其特征在于，所述驅動機構(5)包括固定連接于主體(1)后端的電機(501)，所述電機(501)輸出端固定連接有驅動軸(502)，所述驅動軸(502)另一端開設有活動槽(503)，所述活動槽(503)內壁轉動連接有固定塊(504)，所述固定塊(504)后端固定連接有大圓盤(505)，所述主體(1)內壁轉動連接有兩個旋轉軸(506)，兩個所述旋轉軸(506)相對端均固定連接有矩形框(507)，所述矩形框(507)前端固定連接有限位架(508)，所述矩形框(507)兩側后端固定連接有支撐桿(509)。

3.根據權利要求2所述的河蟹養殖池塘智能化播撒裝置，其特征在于，所述有大圓盤(505)位于限位架(508)內部。

4.根據權利要求2所述的河蟹養殖池塘智能化播撒裝置，其特征在于，所述調節機構(6)包括固定連接于驅動軸(502)外壁的小圓盤(601)，所述小圓盤(601)外壁開設有圓槽(602)，所述主體(1)前端轉動連接有螺紋桿(603)，所述螺紋桿(603)前端固定連接有棱角旋鈕(604)，所述螺紋桿(603)后端固定連接有圓塊(605)，所述電機(501)后端固定連接有多個限位柱(606)。

5.根據權利要求4所述的河蟹養殖池塘智能化播撒裝置，其特征在于，所述圓塊(605)外壁與圓槽(602)滾動連接，多個所述限位柱(606)外壁均與主體(1)滑動連接。

6.根據權利要求2所述的河蟹養殖池塘智能化播撒裝置，其特征在于，所述播撒機構(7)包括固定連接于兩個支撐桿(509)之間的圓環(701)，所述大圓盤(505)后端固定連接有萬向軸(702)后端固定連接有限位伸縮桿(703)，所述儲物箱(2)底部固定連接有輸料管(704)，所述主體(1)后端開設有圓形孔(705)，所述圓環(701)內壁固定連接有播撒器(706)。

7.根據權利要求6所述的河蟹養殖池塘智能化播撒裝置，其特征在于，所述限位伸縮桿(703)另一端與另一個萬向軸(702)固定連接，所述輸料管(704)貫穿于主體(1)內部，所述播撒器(706)前端與另一個萬向軸(702)固定連接。

技術總結
本發明公開了一種河蟹養殖池塘智能化播撒裝置，屬于河蟹養殖技術領域，該河蟹養殖池塘智能化播撒裝置，包括主體，所述主體頂部固定連接有儲物箱，所述儲物箱頂部開設有入料口，所述主體前端固定連接有一側固定連接有控制面板，所述主體內部安裝有驅動機構，所述主體前端中部安裝有調節機構，所述驅動機構后端安裝有播撒機構。本發明通過設計驅動機構、調節機構和播撒機構，可在河蟹養殖過程中讓固定的播撒裝置能夠進行調節，不僅能夠保證傳統的播撒能夠正常進行，還能夠根據調節擴大播撒范圍，大大提高了播撒裝置的工作性能，在僅限的距離牽引下，使得播撒處能夠進行搖擺，并且在相互配合下，不僅能夠實現物料的播撒還能夠實現區域的擴大。

技術研發人員：何其全,王敦亮,季方芳,李瑞,陶玥玥,張青,田婷,朱琳
受保護的技術使用者：蘇州市農業科學院（江蘇太湖地區農業科學研究所）
技術研發日：
技術公布日：2025/4/28
