本技術涉及櫻桃種植，具體為一種櫻桃種植用松土裝置。

背景技術：

1、在櫻桃種植領域，土壤的疏松狀態對櫻桃樹的生長極為關鍵；傳統的櫻桃種植松土方式存在諸多弊端；人工松土雖然在一些小型果園或精細操作區域仍有應用，但效率極其低下，勞動強度大，難以滿足大規模櫻桃種植園的需求，而且人工操作的一致性較差，不同操作人員或同一操作人員在不同時間的松土效果難以保證均勻性。

2、現有的機械松土設備也未能完全解決櫻桃種植松土的問題；多數機械松土設備功能單一，缺乏有效的破土與松土協同機制；例如，一些設備在破土過程中無法及時對破碎后的土壤進行精細的松土處理，使得土壤顆粒依然較大，不利于根系的生長和養分交換；或者在松土?xí)r不能先對堅硬的土壤表層進行有效破碎，導致松土效果大打折扣，無法為櫻桃樹創造理想的土壤生長環境。

技術實現思路

1、本實用新型的目的是提供一種櫻桃種植用松土裝置，用于解決上述背景技術中提到的現有方式中存在的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種櫻桃種植用松土裝置，包括移動伸縮架和設在移動伸縮架上的松土機構，所述松土機構包括設在移動伸縮架上的升降架、設在升降架上的驅動組件、豎向滑動設在升降架上的破土組件和轉動連接在升降架上的松土組件；所述破土組件和松土組件均與驅動組件傳動連接，所述驅動組件帶動破土組件上下移動，所述驅動組件帶動松土組件轉動。

3、進一步的，所述移動伸縮架包括架體、轉動連接在架體底部的兩組行走輪、設在架體上的電推桿；所述電推桿輸出軸與升降架連接，所述升降架兩側向上延伸形成限位滑動板，所述限位滑動板與架體豎向滑動配合。

4、進一步的，所述破土組件包括豎向滑動設在升降架上的限位桿、設在限位桿底端的破土板以及設在破土板上的破土錐；所述限位桿上套設有設在升降架底部和破土板上部之間的彈簧。

5、進一步的，所述松土組件包括轉動連接在升降架底部的轉動軸和設在轉動軸上的松土刀片。

6、進一步的，所述驅動組件包括設在升降架上的電機和轉動連接在升降架底部且位于破土板一側的轉動桿；所述電機輸出軸上設有兩個第一皮帶輪，所述轉動軸和轉動桿上分別設有第二皮帶輪和第三皮帶輪，其中一個所述第一皮帶輪和另一個第一皮帶輪均通過皮帶與第二皮帶輪和第三皮帶輪傳動連接，所述轉動桿上設有提升板，所述破土板上設有升降板，所述提升板與升降板配合使用。

7、進一步的，所述架體上設有牽引座。

8、與現有技術相比，本實用新型的有益效果如下：

9、1.高效松土；本實用新型將破土和松土功能集成在同一裝置上，通過驅動組件同時驅動破土組件和松土組件協同工作，相比傳統單一功能的機械或人工松土方式，提高松土效率，能夠在較短時間內完成大面積櫻桃種植園的松土作業，節省了人力和時間成本。

10、2.深度松土；破土組件的破土錐能夠有效穿透土壤，配合松土組件的旋轉松土刀片，實現對土壤的疏松，為櫻桃樹根系提供了更廣闊的生長空間，有助于根系深入土壤吸收養分和水分，促進櫻桃樹的健康生長。

11、3.適應性強；移動伸縮架的電推桿可調節升降架的高度，使得裝置能夠適應不同地形的變化，確保在各種復雜的櫻桃種植環境下都能準確、高效地進行松土作業，提高了裝置的通用性和實用性。

12、4.作業效果穩定；破土組件中彈簧的設置以及提升板與升降板的配合結構，保證了破土過程的穩定性和重復性，使得每次破土和松土的效果相對一致，避免了因操作或設備問題導致的作業質量波動，有利于櫻桃樹生長環境的均勻改善。

技術特征：

1.一種櫻桃種植用松土裝置，包括移動伸縮架（1）和設在移動伸縮架（1）上的松土機構（2），其特征在于，所述松土機構（2）包括設在移動伸縮架（1）上的升降架（3）、設在升降架（3）上的驅動組件（4）、豎向滑動設在升降架（3）上的破土組件（5）和轉動連接在升降架（3）上的松土組件（6）；所述破土組件（5）和松土組件（6）均與驅動組件（4）?傳動連接，所述驅動組件（4）帶動破土組件（5）上下移動，所述驅動組件（4）帶動松土組件（6）轉動。

2.如權利要求1所述的一種櫻桃種植用松土裝置，其特征在于，所述移動伸縮架（1）包括架體（7）、轉動連接在架體（7）底部的兩組行走輪（8）、設在架體（7）上的電推桿?（9）；所述電推桿（9）輸出軸與升降架（3）連接，所述升降架（3）兩側向上延伸形成限位滑動板（10），所述限位滑動板（10）與架體（7）豎向滑動配合。

3.如權利要求2所述的一種櫻桃種植用松土裝置，其特征在于，所述破土組件（5）包括豎向滑動設在升降架（3）上的限位桿（11）、設在限位桿（11）底端的破土板（12）以及設在破土板（12）上的破土錐（13）；所述限位桿（11）上套設有設在升降架（3）底部和破土板?（12）上部之間的彈簧（14）。

4.如權利要求1所述的一種櫻桃種植用松土裝置，其特征在于，所述松土組件（6）包括轉動連接在升降架（3）底部的轉動軸（15）和設在轉動軸（15）上的松土刀片（16）。

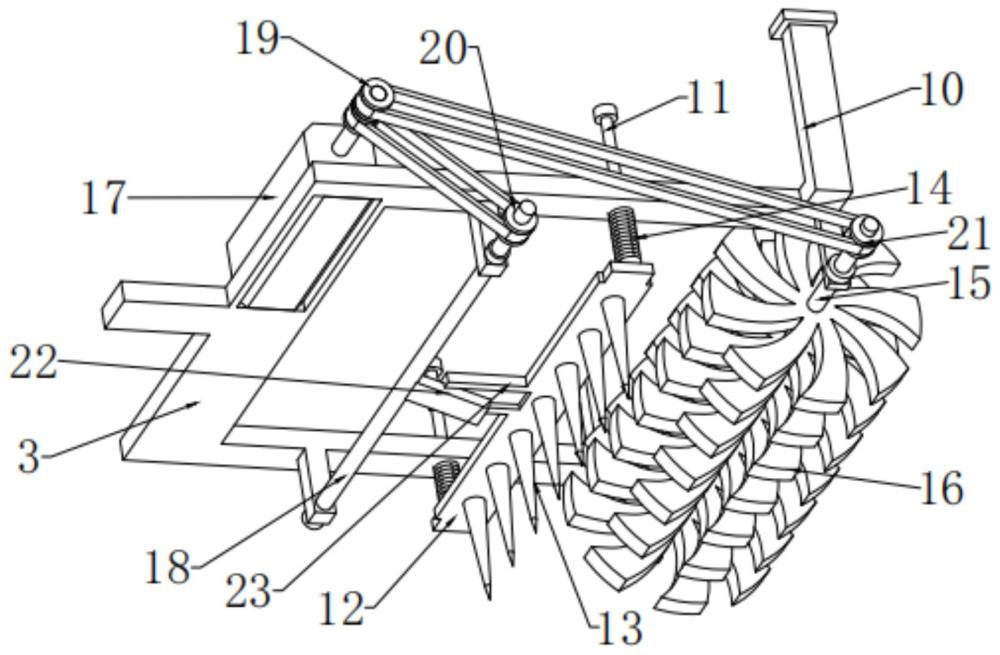

5.如權利要求4所述的一種櫻桃種植用松土裝置，其特征在于，所述驅動組件（4）包括設在升降架（3）上的電機（17）和轉動連接在升降架（3）底部且位于破土板（12）一側的轉動桿（18）；所述電機（17）輸出軸上設有兩個第一皮帶輪（19），所述轉動軸（15）和轉動桿（18）上分別設有第二皮帶輪（20）和第三皮帶輪（21），其中一個所述第一皮帶輪?（19）和另一個第一皮帶輪（19）均通過皮帶與第二皮帶輪（20）和第三皮帶輪（21）傳動連接，所述轉動桿（18）上設有提升板（22），所述破土板（12）上設有升降板（23），所述提升板（22）與升降板（23）配合使用。

6.如權利要求2所述的一種櫻桃種植用松土裝置，其特征在于，所述架體（7）上設有牽引?座（24）。

技術總結
本技術涉及櫻桃種植技術領域，具體為一種櫻桃種植用松土裝置，包括移動伸縮架和設在移動伸縮架上的松土機構，所述松土機構包括設在移動伸縮架上的升降架、設在升降架上的驅動組件、豎向滑動設在升降架上的破土組件和轉動連接在升降架上的松土組件；所述破土組件和松土組件均與驅動組件傳動連接，所述驅動組件帶動破土組件上下移動，所述所述驅動組件帶動松土組件轉動；本技術將破土和松土功能集成在同一裝置上，通過驅動組件同時驅動破土組件和松土組件協同工作，相比傳統單一功能的機械或人工松土方式，提高松土效率，能夠在較短時間內完成大面積櫻桃種植園的松土作業，節省了人力和時間成本。

技術研發人員：廖永強,俞永標
受保護的技術使用者：甘肅華實高效農業開發有限公司
技術研發日：20250120
技術公布日：2025/4/28
