本技術涉及苗木種植領域，具體是一種苗木移植挖穴設備。

背景技術：

1、苗木穴是用來種植苗木的坑穴，苗木穴是栽植苗木的重要環節。

2、目前現有技術中，苗木大面積種植時，工作人員會采用挖穴設備來開始挖掘出所需的苗木穴，挖穴設備主要由機架、行走輪和螺旋鉆機構成，螺旋鉆機滑動在機架上，機架底部的行走輪用于方便移動，在使用時，工作人員通過行走輪將螺旋鉆機移動至指定位置，之后通過下壓螺旋鉆機，依靠螺旋鉆機在土地上挖出相應的坑穴，通過機械開挖坑穴可以大幅降低工作人員的工作量。

3、但是在使用時，現有的挖穴設備不具有間距計量功能，導致在開挖前，工作人員需要單獨測量苗木穴的間距，并對其進行標記，使用較為不便，費時費力；因此，針對上述問題提出一種苗木移植挖穴設備。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題，本實用新型提出一種苗木移植挖穴設備。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種苗木移植挖穴設備，包括機架；所述機架上設有螺旋鉆機本體；所述機架的底部固接有多個行走輪；所述機架上安裝有計量輪；所述機架上固接有支撐板；所述支撐板上轉動連接有傳動軸；所述傳動軸與計量輪之間通過同步帶傳動連接；所述支撐板上轉動連接有套筒；所述套筒的中部設有傳動軸；所述傳動軸與轉軸之間安裝有齒輪組；所述套筒的端部固接有刻度盤，工作人員可以通過刻度盤上的刻度來獲取移動的距離，從而方便工作人員確定兩個苗木穴之間的距離，方便工作人員進行使用。

3、優選的，所述支撐板的側壁上轉動連接有調節環；所述刻度盤位于調節環的中心位置處；所述刻度盤上開設有卡槽；所述調節環的內側壁上固接有固定塊；所述固定塊的中部滑動連接有卡塊；所述卡塊與固定塊的內側壁之間固接有固定彈簧；所述套筒與傳動軸之間安裝有棘輪；所述調節環上設有緊固組件。

4、優選的，所述緊固組件包括連接塊；所述連接塊固接在調節環的側壁上；所述連接塊上通過螺紋連接有緊固螺絲。

5、優選的，所述機架上固接有立桿；所述立桿上滑動連接有支架；所述支架與螺旋鉆機本體固接；所述支架的底部固接有復位彈簧；所述立桿上滑動連接有支撐架；所述支撐架的中部通過螺紋連接有螺桿；所述螺桿底端轉動連接在支架上。

6、優選的，所述機架上固接有導向塊；所述導向塊上滑動連接有推架；所述推架與導向塊之間固接有提拉彈簧；所述推架的底部設有齒條；所述套筒上固接有復位齒輪；所述復位齒輪與齒條互相嚙合。

7、優選的，所述推架的底部固接彈簧伸縮桿；所述齒條固接在彈簧伸縮桿的底端。

8、本實用新型的有益之處在于：

9、1.本實用新型通過設置計量輪、轉軸、同步、齒輪組、傳動軸、套筒和計量盤，在使用時，工作人員推動機架進行移動，移動的過程中，計量輪進行旋轉，計量輪上有凸起來減少與地面之間發生打滑的情況，計量輪旋轉通過同步帶來驅動轉軸進行旋轉，轉軸通過齒輪組來驅動傳動軸進行旋轉，傳動軸驅動套筒和刻度盤進行旋轉，齒輪組用于起到等比例減速的作用，從而來對應的驅動刻度盤進行旋轉，工作人員可以通過刻度盤上的刻度來獲取移動的距離，從而來方便工作人員確定兩個苗木穴之間的距離，方便工作人員進行使用；

10、2.本實用新型通過設置調節環、固定塊、卡塊、固定彈簧和棘輪，在使用時，傳動軸旋轉會通過棘輪來驅動套筒和刻度盤進行旋轉，當刻度盤旋轉至與卡塊對應位置后，固定彈簧會推動卡塊插入到卡槽內，以此來對刻度盤卡住，此時可以給工作人員提供一個明顯的卡頓感，起到提示的作用，然后工作人員可以反向旋轉刻度盤進行復位，刻度盤反向旋轉通過棘輪可以不帶動傳動軸進行旋轉，工作前，可以根據需求來進行旋轉調節環，以此調節卡塊的位置，從而對應調節兩個苗木穴的間距。

技術特征：

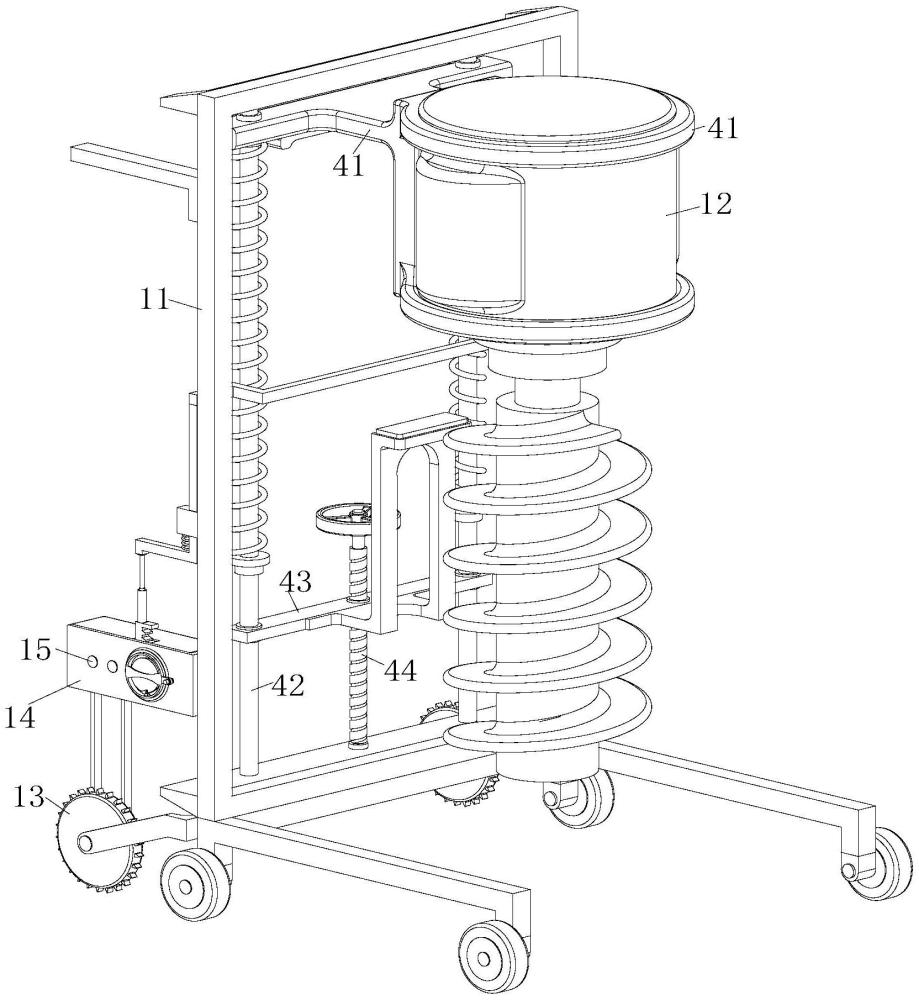

1.一種苗木移植挖穴設備，包括機架(11)；所述機架(11)上設有螺旋鉆機本體(12)；所述機架(11)的底部固接有多個行走輪；其特征在于：所述機架(11)上安裝有計量輪(13)；所述機架(11)上固接有支撐板(14)；所述支撐板(14)上轉動連接有傳動軸(16)；所述傳動軸(16)與計量輪(13)之間通過同步帶傳動連接；所述支撐板(14)上轉動連接有套筒(17)；所述套筒(17)的中部設有傳動軸(16)；所述傳動軸(16)與轉軸(15)之間安裝有齒輪組；所述套筒(17)的端部固接有刻度盤(18)。

2.根據權利要求1所述的一種苗木移植挖穴設備，其特征在于：所述支撐板(14)的側壁上轉動連接有調節環(21)；所述刻度盤(18)位于調節環(21)的中心位置處；所述刻度盤(18)上開設有卡槽；所述調節環(21)的內側壁上固接有固定塊(22)；所述固定塊(22)的中部滑動連接有卡塊(23)；所述卡塊(23)與固定塊(22)的內側壁之間固接有固定彈簧；所述套筒(17)與傳動軸(16)之間安裝有棘輪；所述調節環(21)上設有緊固組件。

3.根據權利要求2所述的一種苗木移植挖穴設備，其特征在于：所述緊固組件包括連接塊(31)；所述連接塊(31)固接在調節環(21)的側壁上；所述連接塊(31)上通過螺紋連接有緊固螺絲(32)。

4.根據權利要求2所述的一種苗木移植挖穴設備，其特征在于：所述機架(11)上固接有立桿(42)；所述立桿(42)上滑動連接有支架(41)；所述支架(41)與螺旋鉆機本體(12)固接；所述支架(41)的底部固接有復位彈簧；所述立桿(42)上滑動連接有支撐架(43)；所述支撐架(43)的中部通過螺紋連接有螺桿(44)；所述螺桿(44)底端轉動連接在支架(41)上。

5.根據權利要求4所述的一種苗木移植挖穴設備，其特征在于：所述機架(11)上固接有導向塊(52)；所述導向塊(52)上滑動連接有推架(51)；所述推架(51)與導向塊(52)之間固接有提拉彈簧；所述推架(51)的底部設有齒條(53)；所述套筒(17)上固接有復位齒輪(54)；所述復位齒輪(54)與齒條(53)互相嚙合。

6.根據權利要求5所述的一種苗木移植挖穴設備，其特征在于：所述推架(51)的底部固接彈簧伸縮桿(6)；所述齒條(53)固接在彈簧伸縮桿(6)的底端。

技術總結
本技術屬于苗木種植領域，具體的說是一種苗木移植挖穴設備，包括機架；所述機架上設有螺旋鉆機本體；所述機架的底部固接有多個行走輪；所述機架上安裝有計量輪；所述機架上固接有支撐板；所述支撐板上轉動連接有傳動軸；所述傳動軸與計量輪之間通過同步帶傳動連接；所述支撐板上轉動連接有套筒，轉軸通過齒輪組來驅動傳動軸進行旋轉，傳動軸驅動套筒和刻度盤進行旋轉，齒輪組用于起到等比例減速的作用，從而來對應的驅動刻度盤進行旋轉，工作人員可以通過刻度盤上的刻度來獲取移動的距離，從而方便工作人員確定兩個苗木穴之間的距離，方便工作人員進行使用。

技術研發人員：黃建軍,何澤明,何晉杰,江碧玉,唐言,蘇琦
受保護的技術使用者：廣東升威實業有限公司
技術研發日：20240527
技術公布日：2025/4/28
