本技術屬于集裝箱植物工廠系統設計，特別是涉及集裝箱植物工廠。

背景技術：

1、集裝箱植物工廠系統是一種利用先進的技術手段，通過控制光照、溫度、濕度等環境條件，以水培或其他無土栽培方式種植植物的系統。這種系統可以實現無季節限制的種植，提高產量和質量，并減少對土壤和水資源的依賴。

2、國內方面，集裝箱植物工廠系統得到了廣泛的研究和應用。一些大型農業企業、科研機構和高校開始在這個領域進行研究和實踐。例如，中國農科院在北京建設了一座智能水培工廠，利用先進的技術手段，實現了高效、穩定的蔬菜生產。此外，一些創業公司也推出了自己的種植工廠系統，為農戶提供種植解決方案。

3、國外方面，一些發達國家在集裝箱植物工廠系統方面取得了較大的進展。例如，日本是全球領先的植物工廠技術研發和應用國家之一。他們?cè)跓艄饪刂啤貪穸瓤刂啤夂蛘{(diào)節等方面積累了豐富的經驗，實現了高產量、高質量的植物生產。此外，美國、荷蘭、韓國等國家也在這個領域有一定的研究和應用成果。

4、智能集裝箱植物工廠在國內外都呈現出以下幾個發展趨勢：

5、技術不斷進步：隨著科技的發展，智能集裝箱植物工廠的技術也在不斷提升。例如，燈光控制技術越來越精細，可以根據植物的生長需求調整光譜和光照強度；溫濕度控制技術越來越精準，可以根據植物的生長階段和環境條件進行精確調控。此外，自動化技術也在不斷發展，實現了種植過程的自動化和智能化。

6、節能環保：智能集裝箱植物工廠在能源利用和環境保護方面有著顯著的優勢。通過燈光控制、溫濕度控制等手段，可以精確調控植物所需的能源和環境條件，減少能源的浪費和環境污染。同時，由于采用水培或其他無土栽培方式，可以減少對土壤的侵蝕和水資源的消耗。

7、多樣化的種植品種：智能集裝箱植物工廠可以根據不同的市場需求，種植各種不同的植物品種。無論是蔬菜、水果還是草藥，都可以通過調整環境條件來滿足其生長需求。這為農產品的多樣化供應提供了可能。

8、產業化發展：智能集裝箱植物工廠正逐漸從研究實驗室走向產業化應用。越來越多的農業企業和創業公司開始涉足這個領域，推出自己的智能種植設備和系統。同時，政府也加大對智能農業的支持力度，鼓勵企業投資和發展智能集裝箱植物工廠。

9、現有植物種植方式難以實時采集空氣數據，不能快速調整箱體內的溫度、濕度、二氧化碳濃度，使植物保持適宜生長的狀態，缺乏精確控制光照、溫濕度、co濃度等環境因素的手段。

技術實現思路

1、本實用新型的目的在于提供集裝箱植物工廠，以解決上述背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

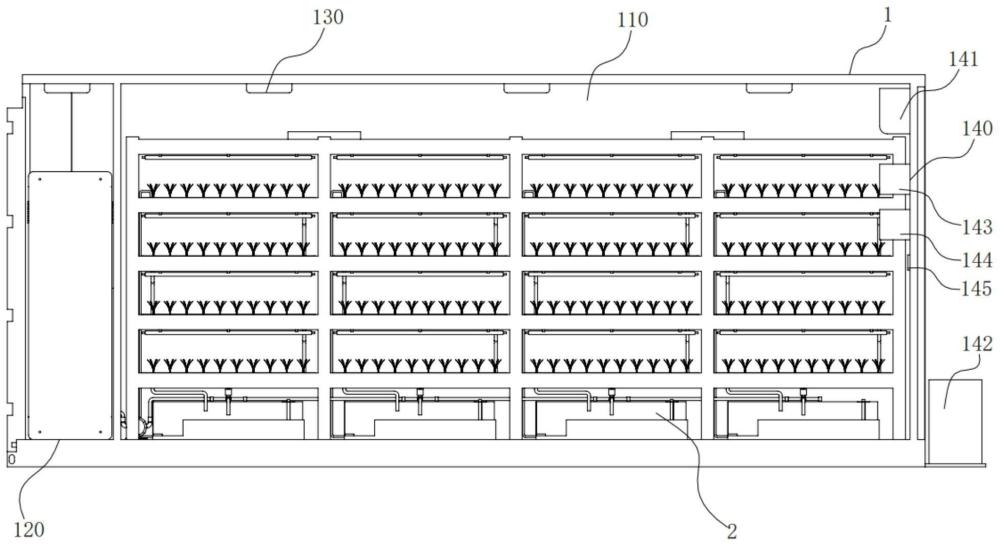

3、集裝箱植物工廠，包括集裝箱箱體和植物栽培系統；所述集裝箱箱體內部分為操作區和栽培區；所述操作區和栽培區之間設有移動門；所述操作區設有主控終端、儲水箱和置物柜；所述集裝箱箱體內部上方設有照明燈；所述集裝箱箱體右側設有環境控制裝置；所述環境控制裝置設有空氣調節裝置內機、空氣調節裝置外機除濕機、co2發生器和空氣傳感器；所述植物栽培系統位于栽培區內部，包含水肥循環裝置、水肥監測裝置、植物光照燈、栽培架和種植盤；所述水肥循環裝置設有儲水槽、儲水槽供水泵、種植盤供水泵、水管和電磁水閥；所述水肥監測裝置設有ph值傳感器、ec傳感器、水位傳感器和水肥殺菌器；所述栽培架分為列層；所述種植盤置于栽培架上，每單元格放置一個，所述植物光照燈安裝在種植盤底部的栽培架連接桿上。

4、進一步地：所述操作區和栽培區之間用移動門分隔，所述移動門通過軌道固定在集裝箱箱體上。

5、進一步地：所述主控終端通過螺栓固定在箱體上，所述主控終端內部集成主機、操作屏、自動化控制模塊。

6、進一步地：所述儲水箱、儲水槽、儲水槽供水泵、種植盤供水泵、電磁水閥通過水管用法蘭連接。

7、進一步地：所述ph值傳感器、ec傳感器、水位傳感器和水肥殺菌器通過法蘭固定在儲水槽上。

8、進一步地：所述空氣傳感器集成溫濕度傳感器和co2傳感器。

9、進一步地：所述主控終端通過導線連接環境控制裝置、水肥循環裝置、水肥監測裝置、植物光照燈。

10、與現有技術相比，本實用新型的有益效果是：

11、1、位于集裝箱箱體右側的環境控制裝置實時采集箱體內部空氣數據，主控終端根據數據驅動空氣調節裝置、除濕機、co2發生器、調整箱體內的溫度、濕度、二氧化碳濃度，使植物保持適宜生長的狀態，智能集裝箱植物工廠需要能夠精確控制光照、溫濕度、co濃度等環境因素。

12、2、通過環境控制裝置和水質檢測傳感器對植物的生長過程進行全程監控和管理。這包括植物生長數據的采集與分析、自動化的植物生長管理系統、智能化的施肥和灌溉系統等。

技術特征：

1.集裝箱植物工廠，其特征在于：包括集裝箱箱體(1)和植物栽培系統(2)；

2.根據權利要求1所述的集裝箱植物工廠，其特征在于：所述操作區(120)和栽培區(110)之間用移動門(260)分隔，所述移動門(260)通過軌道固定在集裝箱箱體(1)上。

3.根據權利要求1所述的集裝箱植物工廠，其特征在于：所述主控終端(121)通過螺栓固定在箱體上，所述主控終端(121)內部集成主機、操作屏、自動化控制模塊。

4.根據權利要求1所述的集裝箱植物工廠，其特征在于：所述儲水箱(122)、儲水槽(211)、儲水槽供水泵(212)、種植盤供水泵(213)、電磁水閥(215)通過水管(214)用法蘭連接。

5.根據權利要求1所述的集裝箱植物工廠，其特征在于：所述ph值傳感器(221)、ec傳感器(222)、水位傳感器(223)和水肥殺菌器(224)通過法蘭固定在儲水槽(211)上。

6.根據權利要求1所述的集裝箱植物工廠，其特征在于：所述空氣傳感器(145)集成溫濕度傳感器和co2傳感器。

7.根據權利要求1所述的集裝箱植物工廠，其特征在于：所述主控終端(121)通過導線連接環境控制裝置(140)、水肥循環裝置(210)、水肥監測裝置(220)、植物光照燈(230)。

技術總結
本技術公開了集裝箱植物工廠，包括集裝箱箱體和植物栽培系統；所述集裝箱箱體內部分為操作區和栽培區；所述操作區和栽培區之間設有移動門；所述操作區設有主控終端、儲水箱和置物柜；所述集裝箱箱體內部上方設有照明燈；所述集裝箱箱體右側設有環境控制裝置；所述環境控制裝置設有空氣調節裝置內機、空氣調節裝置外機除濕機、CO<subgt;2</subgt;發生器和空氣傳感器；所述植物栽培系統位于栽培區內部，包含水肥循環裝置、水肥監測裝置、植物光照燈、栽培架和種植盤；本技術所述的集裝箱植物工廠，通過所述主控終端對水肥循環裝置、水肥監測裝置、植物光照裝置和環境控制裝置進行智能化控制。

技術研發人員：岳建明
受保護的技術使用者：江蘇三棱智慧物聯發展股份有限公司
技術研發日：20240426
技術公布日：2025/4/28
