本技術涉及播種裝置，特別涉及用于油菜種植的可調節播種裝置。

背景技術：

1、油菜可在不同的氣候帶實行春播和秋播，與各種作物輪作換茬，間作套種，在一年一熟制或一年多熟制地區均可種植，油菜在種植時，北方多采用直播，南方通過育苗進行種植。

2、現有的油菜種植播種裝置無法對株距進行調節，導致了其使用的局限性，影響了油菜的種植效率，給人們的播種工作造成了不便，故而提出一種用于油菜種植的可調節播種裝置來解決上述所提出的技術問題。

3、公告號cn220044147u提出了一種用于油菜種植的可調節播種裝置，包括移動板，所述移動板的頂部設置有固定豎板，所述固定豎板的前側壁設置有調節組件，所述調節組件的前側壁設置有數量為三個且呈左右等距離分布的集料框，三個所述集料框的內底壁均設置有一端延伸至移動板底部的播種組件。該用于油菜種植的可調節播種裝置，通過設置調節組件，由第一轉動軸、第二錐齒輪和第一錐齒輪的配合，使得螺紋桿旋轉帶動左右兩個螺紋塊相對或相背移動，進而可以帶動兩個集料框和兩個播種組件相背或相對移動，直至將株距調節至合適位置，從而實現可以對油菜種植的株距進行調節的目的，提高了裝置的適用性，便于工作人員使用。

4、現有的裝置僅能調節播種之間的距離，但無法根據需要調節播種時的速度。

5、因此，本申請?zhí)峁┝擞糜谟筒朔N植的可調節播種裝置來滿足需求。

技術實現思路

1、本實用新型要解決的技術問題是提供用于油菜種植的可調節播種裝置以解決現有的播種裝置不便于調節播種速度的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

3、用于油菜種植的可調節播種裝置，包括托架，所述托架的頂部設置有調距機構，所述調距機構的一側設置有調速機構，所述調速機構包括第一播種機和第二播種機，所述第一播種機和第二播種機對稱設置；

4、調距機構，所述調距機構包括側板、頂板、定位槽、定位塊、底板、滑槽、第一支架和螺紋塊，所述側板固定安裝在托架的頂部，所述側板的頂部固定連接有頂板，所述頂板的頂部開設有定位槽，所述頂板的頂部固定連接有定位塊，所述側板的底部固定連接有底板，所述底板的頂部開設有滑槽，所述頂板的底部固定連接有第一支架，所述第一支架的一側固定連接有螺紋塊。

5、作為優選的方案，所述調距機構還包括雙向螺紋軸、第一伺服電機、皮帶、第一齒輪、第二齒輪和定位架，所述第一伺服電機固定安裝在定位塊的內部，所述第一伺服電機的輸出端活動連接有皮帶，所述皮帶的一側活動連接有第一齒輪，所述第一齒輪的一側嚙合傳動有第二齒輪，所述第二齒輪固定安裝在雙向螺紋軸的中段，所述第一齒輪的兩側活動連接有定位架。

6、作為優選的方案，所述第一支架與螺紋塊共有兩個，且對稱設置在雙向螺紋軸的兩側。

7、作為優選的方案，所述定位架固定安裝在頂板的底部。

8、作為優選的方案，所述第一播種機包括蓋板、外殼、基板、滑塊、第二伺服電機、絕緣盤、導電塊、軸承座、電瓶、第一導線、第二導線、電磁鐵和磁塊，所述蓋板固定連接在第一支架的底部，所述蓋板的底部固定連接有外殼，所述外殼的底部固定連接有基板，所述基板的底部固定連接有滑塊，所述基板的頂部固定安裝有第二伺服電機，所述第二伺服電機的輸出端固定安裝有絕緣盤，所述絕緣盤的一側固定連接有導電塊，所述導電塊的一側活動連接有軸承座，所述基板的頂部固定安裝有電瓶，所述電瓶的一側電熔連接有第一導線，所述第一導線的一側設置有第二導線，所述第二導線的一側電性連接有電磁鐵，所述電磁鐵的一側設置有磁塊。

9、作為優選的方案，所述第一播種機還包括氣泵、氣管、播種倉、播種孔、第二支架、第三支架、儲種倉、撬桿、彈簧、擋板、限位槽和密封環，所述氣泵固定安裝在基板的頂部，所述氣泵的一側連通有氣管，所述氣管的一側連通有播種倉，所述播種倉的底部開設有播種孔，所述播種倉的頂部設置有儲種倉，所述儲種倉的一側固定連接有第三支架，所述播種倉的一側固定連接有第二支架，所述第二支架的頂部設置有撬桿，所述撬桿的一側固定連接有彈簧，所述彈簧的一側固定連接有擋板，所述撬桿的一側開設有限位槽，所述限位槽的內部固定安裝有密封環。

10、作為優選的方案，所述第一導線與導電塊電性連接，所述導電塊與第二導線電熔連接，所述滑塊活動連接在滑槽的內部。

11、作為優選的方案，所述撬桿通過螺栓活動連接在基板的頂部，且撬桿只能圍繞螺栓進行旋轉，所述播種孔的尺寸完全適配于密封環中部開設的錐形孔。

12、本實用新型與現有技術相比，至少具有如下有益效果：

13、1、用于油菜種植的可調節播種裝置，通過設置雙向螺紋軸，通過啟動第一伺服電機帶動皮帶、第一齒輪和第二齒輪傳動，從而帶動雙向螺紋軸轉動，進一步帶動雙向螺紋軸左右兩側的螺紋塊同時靠近或遠離，達到調節兩個播種倉播種種子之間間距的目的。

14、2、用于油菜種植的可調節播種裝置，通過設置導電塊，通過啟動第二伺服電機帶動絕緣盤轉動，進一步帶動導電塊旋轉，此時電瓶內部的電力隨著第一導線、導電塊和第二導線間歇式連接而間斷式進入電磁鐵的內部，當電磁鐵通電時產生磁力將磁塊吸引從而帶動撬桿偏轉，最終帶動撬桿另一端的密封環在播種倉與儲種倉之間打開，種子從儲種倉進入播種倉的內部；當電磁鐵斷電時磁力消失，此時在彈簧的彈力下，撬桿復位，種子無法進入播種倉，通過調節第二伺服電機的轉速達到控制種子從儲種倉進入播種倉內部的速度，達到調節播種速度的目的。

技術特征：

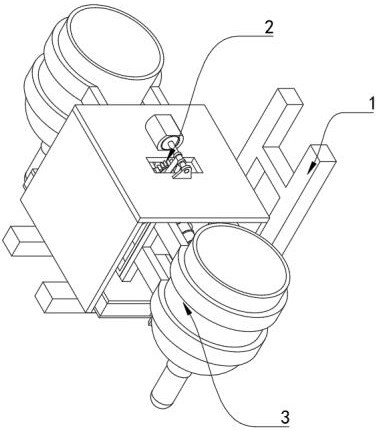

1.用于油菜種植的可調節播種裝置，其特征在于，包括托架（1），所述托架（1）的頂部設置有調距機構（2），所述調距機構（2）的一側設置有調速機構（3），所述調速機構（3）包括第一播種機（31）和第二播種機（32），所述第一播種機（31）和第二播種機（32）對稱設置；

2.根據權利要求1所述的用于油菜種植的可調節播種裝置，其特征在于，所述調距機構（2）還包括雙向螺紋軸（209）、第一伺服電機（210）、皮帶（211）、第一齒輪（212）、第二齒輪（213）和定位架（214），所述第一伺服電機（210）固定安裝在定位塊（204）的內部，所述第一伺服電機（210）的輸出端活動連接有皮帶（211），所述皮帶（211）的一側活動連接有第一齒輪（212），所述第一齒輪（212）的一側嚙合傳動有第二齒輪（213），所述第二齒輪（213）固定安裝在雙向螺紋軸（209）的中段，所述第一齒輪（212）的兩側活動連接有定位架（214）。

3.根據權利要求1所述的用于油菜種植的可調節播種裝置，其特征在于，所述第一支架（207）與螺紋塊（208）共有兩個，且對稱設置在雙向螺紋軸（209）的兩側。

4.根據權利要求2所述的用于油菜種植的可調節播種裝置，其特征在于，所述定位架（214）固定安裝在頂板（202）的底部。

5.根據權利要求1所述的用于油菜種植的可調節播種裝置，其特征在于，所述第一播種機（31）包括蓋板（301）、外殼（302）、基板（303）、滑塊（304）、第二伺服電機（305）、絕緣盤（306）、導電塊（307）、軸承座（308）、電瓶（309）、第一導線（310）、第二導線（311）、電磁鐵（312）和磁塊（313），所述蓋板（301）固定連接在第一支架（207）的底部，所述蓋板（301）的底部固定連接有外殼（302），所述外殼（302）的底部固定連接有基板（303），所述基板（303）的底部固定連接有滑塊（304），所述基板（303）的頂部固定安裝有第二伺服電機（305），所述第二伺服電機（305）的輸出端固定安裝有絕緣盤（306），所述絕緣盤（306）的一側固定連接有導電塊（307），所述導電塊（307）的一側活動連接有軸承座（308），所述基板（303）的頂部固定安裝有電瓶（309），所述電瓶（309）的一側電熔連接有第一導線（310），所述第一導線（310）的一側設置有第二導線（311），所述第二導線（311）的一側電性連接有電磁鐵（312），所述電磁鐵（312）的一側設置有磁塊（313）。

6.根據權利要求5所述的用于油菜種植的可調節播種裝置，其特征在于，所述第一播種機（31）還包括氣泵（314）、氣管（315）、播種倉（316）、播種孔（317）、第二支架（318）、第三支架（319）、儲種倉（320）、撬桿（321）、彈簧（322）、擋板（323）、限位槽（324）和密封環（325），所述氣泵（314）固定安裝在基板（303）的頂部，所述氣泵（314）的一側連通有氣管（315），所述氣管（315）的一側連通有播種倉（316），所述播種倉（316）的底部開設有播種孔（317），所述播種倉（316）的頂部設置有儲種倉（320），所述儲種倉（320）的一側固定連接有第三支架（319），所述播種倉（316）的一側固定連接有第二支架（318），所述第二支架（318）的頂部設置有撬桿（321），所述撬桿（321）的一側固定連接有彈簧（322），所述彈簧（322）的一側固定連接有擋板（323），所述撬桿（321）的一側開設有限位槽（324），所述限位槽（324）的內部固定安裝有密封環（325）。

7.根據權利要求5所述的用于油菜種植的可調節播種裝置，其特征在于，所述第一導線（310）與導電塊（307）電性連接，所述導電塊（307）與第二導線（311）電性連接，所述滑塊（304）活動連接在滑槽（206）的內部。

8.根據權利要求6所述的用于油菜種植的可調節播種裝置，其特征在于，

技術總結
本技術提供用于油菜種植的可調節播種裝置，屬于播種裝置技術領域；用于油菜種植的可調節播種裝置，包括托架，所述托架的頂部設置有調距機構，所述調距機構的一側設置有調速機構，所述調速機構包括第一播種機和第二播種機，所述第一播種機和第二播種機對稱設置；本技術具有如下有益效果：通過設置雙向螺紋軸，通過啟動第一伺服電機帶動皮帶、第一齒輪和第二齒輪傳動，從而帶動雙向螺紋軸轉動，進一步帶動雙向螺紋軸左右兩側的螺紋塊同時靠近或遠離，達到調節兩個播種倉播種種子之間間距的目的。

技術研發人員：敖啟賢,羅麗江,張權能,尹翔
受保護的技術使用者：羅平金豐油脂有限公司
技術研發日：20240328
技術公布日：2025/4/28
