本技術涉及割草機械，特別涉及一種底盤組件和行走設備。

背景技術：

1、切割刀盤是機器人用于割草的旋轉部件，當切割刀盤旋轉時，切割刀盤可以對草坪或其它植被進行修剪。然而，現有的切割刀盤設置在機架的邊緣，從而容易劃傷用戶，降低了使用安全性。

技術實現思路

1、本實用新型提供一種底盤組件和行走設備，以解決現有技術存在的底盤組件的使用安全性較低的技術問題。

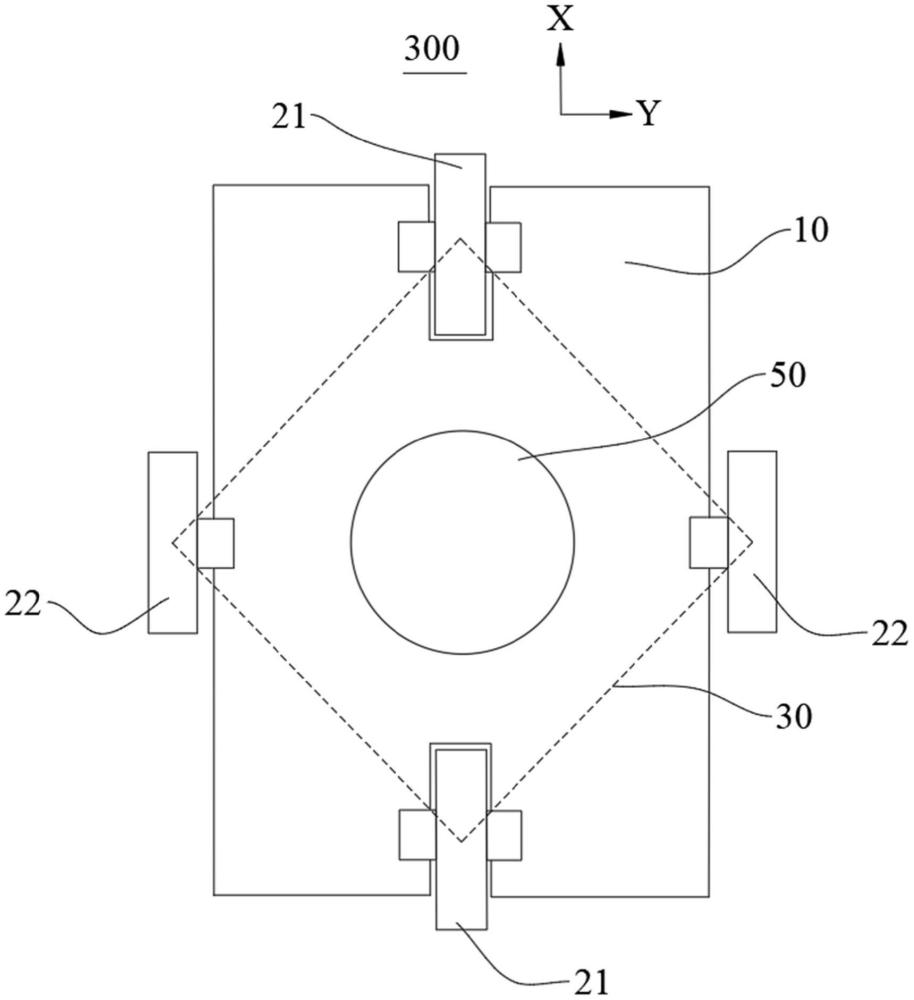

2、第一方面，本實用新型提供一種底盤組件，包括機架、兩個第一車輪、兩個第二車輪和切割刀盤。兩個所述第一車輪分別安裝于所述機架沿所述底盤組件的長度方向的兩端，兩個所述第二車輪分別安裝于所述機架沿所述底盤組件的寬度方向的兩側。切割刀盤設置于所述機架上，在與所述底盤組件的高度方向垂直的水平投影面上，所述切割刀盤至少部分位于兩個所述第一車輪的軸心和兩個所述第二車輪的軸心連接形成的四邊形區域內。

3、結合第一方面，在一種可能的實現方式中，所述切割刀盤位于兩個所述第二車輪之間。

4、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述切割刀盤位于所述第一連線和所述第二連線的交點處。

5、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，所述四邊形區域的輪廓呈菱形。

6、結合第一方面，在一種可能的實現方式中，所述底盤組件還包括第一驅動件和第二驅動件；兩個所述第一車輪中的至少一者與所述第一驅動件傳動連接，每一個所述第二車輪與所述第二驅動件傳動連接，所述第一驅動件用于驅動對應的所述第一車輪轉動，所述第二驅動件用于驅動對應的所述第二車輪轉動。

7、結合第一方面，在一種可能的實現方式中，所述第一驅動件和/或所述第二驅動件配置為輪轂電機；所述底盤組件還包括割草電機，所述割草電機設置于所述機架上，并與所述切割刀盤傳動連接。

8、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述第一連線經過所述第二連線的中點；或者，所述第一連線與所述第二連線的中點間隔預設距離。

9、結合第一方面，在一種可能的實現方式中，兩個所述第一車輪均配置為全向輪，在所述水平投影面上，兩個所述第二車輪的軸心的連線為第二連線，兩個所述第二車輪的轉軸線與所述第二連線共線設置，所述全向輪的軸心與所述第二連線的中點的連線為第三連線，所述全向輪的轉軸線與所述第三連線形成的最小夾角為第一夾角，所述第一夾角記為α，其中，0°＜α＜90°。

10、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，所述全向輪的轉軸線與所述第二車輪的轉軸線平行。

11、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，所述第一連線經過所述第二連線的中點，所述第一連線和所述第二連線垂直，所述全向輪的轉軸線與所述第二車輪的轉軸線形成的最小夾角為第二夾角，所述第二夾角記為β，其中，0°＜β＜90°。

12、結合第一方面，在一種可能的實現方式中，兩個所述第一車輪中的至少一個配置為全向輪，所述全向輪包括至少一個輪組，每個所述輪組包括輪本體和多個滾輪，多個所述滾輪沿所述輪本體的周向方向間隔排布設置；兩個所述第一車輪的轉軸線與兩個所述第二車輪的轉軸線平行。

13、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述第一連線和所述第二連線垂直，所述滾輪的滾動方向與所述第一連線垂直，所述第一連線經過所述第二連線的中點；或者，所述第一連線與所述第二連線的中點間隔預設距離。

14、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，所述全向輪的軸心與所述第二連線的中點的連線為第三連線，兩個所述第二車輪的軸心的連線為第二連線，所述滾輪的滾動方向與所述第三連線垂直。

15、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述第一連線經過所述第二連線的中點，且所述第一連線和所述第二連線形成的最小夾角為第三夾角，所述第三夾角記為γ，其中，0°＜γ＜90°，所述滾輪的滾動方向與所述全向輪的轉軸線平行，所述底盤組件還包括第一驅動件，所述第一驅動件用于驅動所述全向輪轉動。

16、結合第一方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第二車輪的軸心的連線為第二連線，所述全向輪的軸心與所述第二連線的中點的連線為第三連線，所述滾輪的滾動方向與所述第三連線垂直。

17、結合第一方面，在一種可能的實現方式中，所述全向輪包括至少一個輪組，每個所述輪組包括輪本體和多個滾輪，多個所述滾輪沿所述輪本體的周向方向間隔排布設置，所述滾輪的滾動方向與所述第二車輪的轉軸線垂直。

18、第二方面，本實用新型提供一種行走設備，包括如上所述的底盤組件。

19、結合第二方面，在一種可能的實現方式中，在所述水平投影面上，兩個所述第二車輪的軸心的連線的中點與所述行走設備的重心重合。

20、本實用新型提供的底盤組件和行走設備，基于設置切割刀盤至少部分位于兩個第一車輪的軸心和兩個第二車輪的軸心連接形成的四邊形區域內，從而兩個第一車輪和兩個第二車輪能夠?qū)η懈畹侗P(pán)起到遮擋作用，防止用戶碰到切割刀盤，提升了底盤組件的使用安全性和美觀性。

技術特征：

1.一種底盤組件，其特征在于，所述底盤組件包括：

2.根據權利要求1所述的底盤組件，其特征在于，所述切割刀盤位于兩個所述第二車輪之間。

3.根據權利要求1所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述切割刀盤位于所述第一連線和所述第二連線的交點處。

4.根據權利要求1所述的底盤組件，其特征在于，在所述水平投影面上，所述四邊形區域的輪廓呈菱形。

5.根據權利要求1所述的底盤組件，其特征在于，所述底盤組件還包括第一驅動件和第二驅動件；兩個所述第一車輪中的至少一者與所述第一驅動件傳動連接，每一個所述第二車輪與所述第二驅動件傳動連接，所述第一驅動件用于驅動對應的所述第一車輪轉動，所述第二驅動件用于驅動對應的所述第二車輪轉動。

6.根據權利要求5所述的底盤組件，其特征在于，所述第一驅動件和/或所述第二驅動件配置為輪轂電機；所述底盤組件還包括割草電機，所述割草電機設置于所述機架上，并與所述切割刀盤傳動連接。

7.根據權利要求5所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述第一連線經過所述第二連線的中點；或者，所述第一連線與所述第二連線的中點間隔預設距離。

8.根據權利要求5所述的底盤組件，其特征在于，兩個所述第一車輪均配置為全向輪，在所述水平投影面上，兩個所述第二車輪的軸心的連線為第二連線，兩個所述第二車輪的轉軸線與所述第二連線共線設置，所述全向輪的軸心與所述第二連線的中點的連線為第三連線，所述全向輪的轉軸線與所述第三連線形成的最小夾角為第一夾角，所述第一夾角記為α，其中，0°＜α＜90°。

9.根據權利要求8所述的底盤組件，其特征在于，在所述水平投影面上，所述全向輪的轉軸線與所述第二車輪的轉軸線平行。

10.根據權利要求8所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，所述第一連線經過所述第二連線的中點，所述第一連線和所述第二連線垂直，所述全向輪的轉軸線與所述第二車輪的轉軸線形成的最小夾角為第二夾角，所述第二夾角記為β，其中，0°＜β＜90°。

11.根據權利要求1所述的底盤組件，其特征在于，兩個所述第一車輪中的至少一個配置為全向輪，所述全向輪包括至少一個輪組，每個所述輪組包括輪本體和多個滾輪，多個所述滾輪沿所述輪本體的周向方向間隔排布設置；兩個所述第一車輪的轉軸線與兩個所述第二車輪的轉軸線平行。

12.根據權利要求11所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述第一連線和所述第二連線垂直，所述滾輪的滾動方向與所述第一連線垂直，所述第一連線經過所述第二連線的中點；或者，所述第一連線與所述第二連線的中點間隔預設距離。

13.根據權利要求11所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第二車輪的軸心的連線為第二連線，所述全向輪的軸心與所述第二連線的中點的連線為第三連線，所述滾輪的滾動方向與所述第三連線垂直。

14.根據權利要求11所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第一車輪的軸心的連線為第一連線，兩個所述第二車輪的軸心的連線為第二連線，所述第一連線經過所述第二連線的中點，且所述第一連線和所述第二連線形成的最小夾角為第三夾角，所述第三夾角記為γ，其中，0°＜γ＜90°，所述滾輪的滾動方向與所述全向輪的轉軸線平行，所述底盤組件還包括第一驅動件，所述第一驅動件用于驅動所述全向輪轉動。

15.根據權利要求11所述的底盤組件，其特征在于，在所述水平投影面上，兩個所述第二車輪的軸心的連線為第二連線，所述全向輪的軸心與所述第二連線的中點的連線為第三連線，所述滾輪的滾動方向與所述第三連線垂直。

16.根據權利要求10所述的底盤組件，其特征在于，所述全向輪包括至少一個輪組，每個所述輪組包括輪本體和多個滾輪，多個所述滾輪沿所述輪本體的周向方向間隔排布設置，所述滾輪的滾動方向與所述第二車輪的轉軸線垂直。

17.一種行走設備，其特征在于，包括如權利要求1-16中任一項所述的底盤組件。

18.根據權利要求17所述的行走設備，其特征在于，在所述水平投影面上，兩個所述第二車輪的軸心的連線的中點與所述行走設備的重心重合。

技術總結
本技術提供一種底盤組件和行走設備。底盤組件包括機架、兩個第一車輪、兩個第二車輪和切割刀盤。兩個第一車輪分別安裝于機架沿底盤組件的長度方向的兩端，兩個第二車輪分別安裝于機架沿底盤組件的寬度方向的兩側。切割刀盤設置于機架上，在與底盤組件的高度方向垂直的水平投影面上，切割刀盤至少部分位于兩個第一車輪的軸心和兩個第二車輪的軸心連接形成四邊形區域內。采用本技術提供的底盤組件，基于設置切割刀盤至少部分位于兩個第一車輪的軸心和兩個第二車輪的軸心連接形成的四邊形區域內，從而兩個第一車輪和兩個第二車輪能夠?qū)η懈畹侗P(pán)起到遮擋作用，防止用戶碰到切割刀盤，提升了底盤組件的使用安全性和美觀性。

技術研發人員：魏基棟,王凱,羅智霖
受保護的技術使用者：深圳庫犸科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
