本技術涉及農作物種植，具體是一種多功能農作物種子育苗箱。

背景技術：

1、農業是利用動植物的生長發育規律，通過人工培育來獲得產品的產業，在農業育苗中需要用到培育箱可以對種子進行培育；

2、經過檢索，如申請號為202222300646.4所公開的一種農業育苗用種子培育箱，其包括殼體，所述殼體的前端通過合頁安裝有旋轉門，所述殼體的頂部固定連接有營養液箱，所述營養液箱上貫穿設有與其固定連接的主管道，所述主管道的側壁固定連接有多個支管道，每個所述支管道均固定連接有旋轉接頭，每個所述旋轉接頭均固定連接有t型管，每個所述t型管的底部均固定連接有多個噴頭，所述殼體上設有旋轉機構。本實用新型通過噴頭可以將營養液自動進行噴灑，通過電機帶動噴頭進行旋轉可以使營養液噴灑均勻，噴灑效果好，且避免人工進行噴灑，節約工作人員的時間；通過設置過濾網可以將過多的營養液進行過濾，避免營養液噴灑過多，保證種子的正常生長；

3、但是上述方式在實際使用時還存在以下缺陷：需要設置多個支管道才可對位于下方的育苗盤進行噴淋營養液，不能夠根據實際育苗情況進行靈活調節營養液的添加量，同時內部的育苗盤不便于進行取放。

技術實現思路

1、本實用新型的目的在于提供一種多功能農作物種子育苗箱，具有便于育苗盤的取放，同時便于對不同位置的育苗盤澆灌的效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種多功能農作物種子育苗箱，包括育苗箱本體，所述育苗箱本體的正面設有箱門，所述育苗箱本體的內部設有多組半圓形的育苗盤，每組育苗盤由兩個相對應的育苗盤組成，所述育苗盤的下方設有能夠拆卸的半圓形的集水盤，所述育苗箱本體的兩側設有與育苗盤和集水盤相對應的拆裝槽，所述拆裝槽的內部卡合設有密封板，所述密封板的內側通過安裝座與相應的育苗盤的一側連接，所述育苗箱本體的頂部設有噴淋機構。

3、本實用新型的進一步設置為：所述噴淋機構包括進水管，所述進水管轉動設置在育苗箱本體頂端的中部，所述進水管的頂部通過軸承轉動設有連接管，所述進水管的底端設有十字型的噴水管，所述噴水管的底端設有多個霧化噴頭。

4、本實用新型的進一步設置為：所述進水管的表面設有從動齒輪，所述育苗箱本體的頂端設有電機架，所述電機架的頂端設有驅動電機，所述驅動電機的傳動軸貫穿電機架并安裝有與從動齒輪嚙合連接的主動齒輪。

5、本實用新型的進一步設置為：所述育苗盤的表面設有安裝板，所述安裝板的底端設有安裝螺桿，所述集水盤的表面設有限位板，所述限位板的表面設有與安裝螺桿相對應的安裝孔，并且安裝螺桿穿過安裝孔同時通過固定螺母進行限位。

6、本實用新型的進一步設置為：所述育苗盤的一側設有連接座，并且安裝座的一端通過安裝螺釘與連接座連接。

7、本實用新型的進一步設置為：所述育苗箱本體的兩側設有多個固定架，所述固定架的一側設有調節氣缸，所述密封板的外側設有安裝架，并且調節氣缸的伸縮端貫穿固定架與相應的安裝架的一側連接。

8、本實用新型的進一步設置為：所述育苗箱本體的背部設為通槽，并且通槽的一側設有遮光板，所述育苗箱本體的背部設有與遮光板卡合的卡座。

9、綜上所述，本實用新型具有以下有益效果：本實用新型通過設置的兩個半圓形的育苗盤形成整圓形狀，配合轉動的噴水管用于均勻噴淋營養液支育苗盤中，便于種子的育苗，同時育苗盤設置為向外側移動結構，在上方的育苗盤移動至育苗箱本體的外部時能夠對下方的育苗盤進行噴淋，不需要設置的多個管道，且能夠根據種子的育苗情況靈活對不同位置的育苗盤進行澆灌。

技術特征：

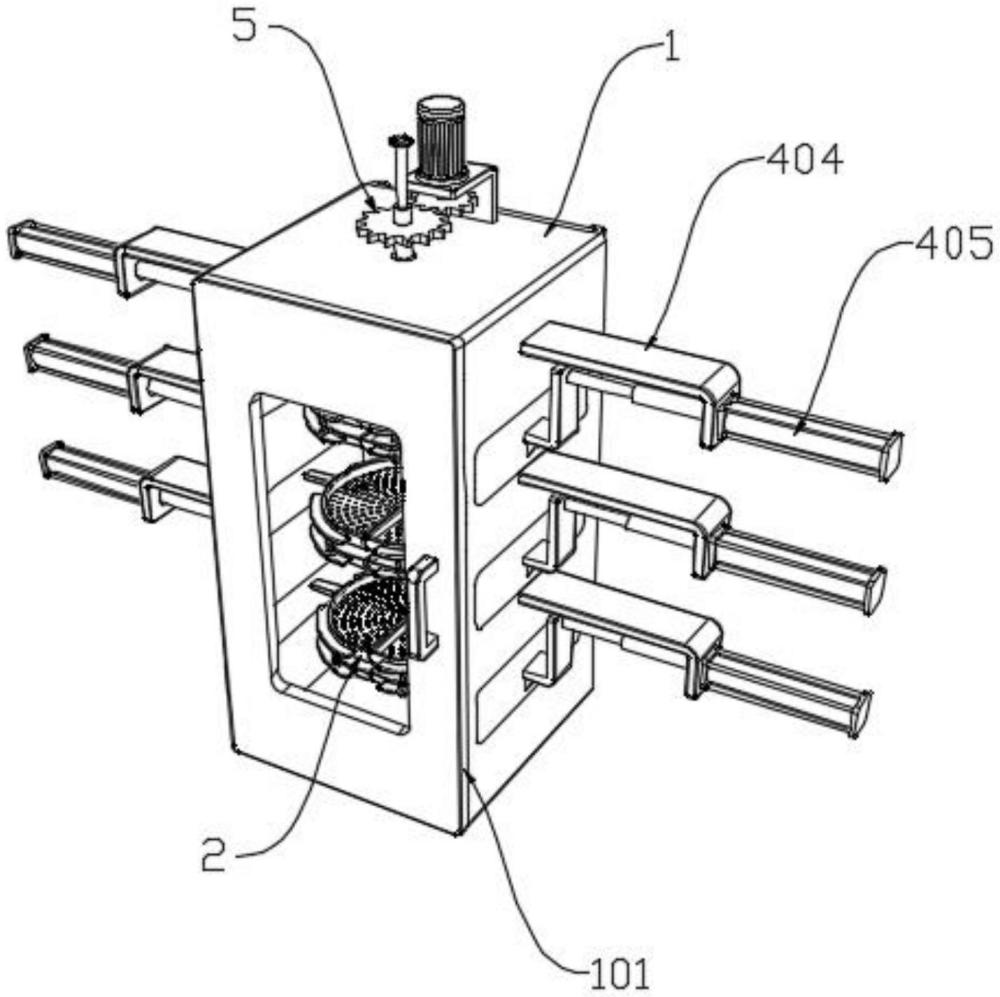

1.一種多功能農作物種子育苗箱，包括育苗箱本體（1），所述育苗箱本體（1）的正面設有箱門（101），其特征在于，所述育苗箱本體（1）的內部設有多組半圓形的育苗盤（2），每組育苗盤（2）由兩個相對應的育苗盤（2）組成，所述育苗盤（2）的下方設有能夠拆卸的半圓形的集水盤（3），所述育苗箱本體（1）的兩側設有與育苗盤（2）和集水盤（3）相對應的拆裝槽（4），所述拆裝槽（4）的內部卡合設有密封板（401），所述密封板（401）的內側通過安裝座（402）與相應的育苗盤（2）的一側連接，所述育苗箱本體（1）的頂部設有噴淋機構（5）。

2.根據權利要求1所述的多功能農作物種子育苗箱，其特征在于：所述噴淋機構（5）包括進水管（501），所述進水管（501）轉動設置在育苗箱本體（1）頂端的中部，所述進水管（501）的頂部通過軸承轉動設有連接管（504），所述進水管（501）的底端設有十字型的噴水管（502），所述噴水管（502）的底端設有多個霧化噴頭（503）。

3.根據權利要求2所述的多功能農作物種子育苗箱，其特征在于：所述進水管（501）的表面設有從動齒輪（505），所述育苗箱本體（1）的頂端設有電機架（506），所述電機架（506）的頂端設有驅動電機（507），所述驅動電機（507）的傳動軸貫穿電機架（506）并安裝有與從動齒輪（505）嚙合連接的主動齒輪（508）。

4.根據權利要求1所述的多功能農作物種子育苗箱，其特征在于：所述育苗盤（2）的表面設有安裝板（201），所述安裝板（201）的底端設有安裝螺桿（202），所述集水盤（3）的表面設有限位板（301），所述限位板（301）的表面設有與安裝螺桿（202）相對應的安裝孔（302），并且安裝螺桿（202）穿過安裝孔（302）同時通過固定螺母（203）進行限位。

5.根據權利要求1所述的多功能農作物種子育苗箱，其特征在于：所述育苗盤（2）的一側設有連接座（204），并且安裝座（402）的一端通過安裝螺釘與連接座（204）連接。

6.根據權利要求1所述的多功能農作物種子育苗箱，其特征在于：所述育苗箱本體（1）的兩側設有多個固定架（404），所述固定架（404）的一側設有調節氣缸（405），所述密封板（401）的外側設有安裝架（403），并且調節氣缸（405）的伸縮端貫穿固定架（404）與相應的安裝架（403）的一側連接。

7.根據權利要求1所述的多功能農作物種子育苗箱，其特征在于：所述育苗箱本體（1）的背部設為通槽，并且通槽的一側設有遮光板（6），所述育苗箱本體（1）的背部設有與遮光板（6）卡合的卡座（601）。

技術總結
本技術涉及農作物種植技術領域，公開了一種多功能農作物種子育苗箱，包括育苗箱本體，所述育苗箱本體的內部設有多組半圓形的育苗盤，每組育苗盤由兩個相對應的育苗盤組成，所述育苗盤的下方設有能夠拆卸的半圓形的集水盤，所述育苗箱本體的兩側設有對個與育苗盤和集水盤相對應的拆裝槽；本技術通過設置的兩個半圓形的育苗盤形成整圓形狀，配合轉動的噴水管用于均勻噴淋營養液支育苗盤中，便于種子的育苗，同時育苗盤設置為向外側移動結構，在上方的育苗盤移動至育苗箱本體的外部時能夠對下方的育苗盤進行噴淋，不需要設置的多個管道，且能夠根據種子的育苗情況靈活對不同位置的育苗盤進行澆灌。

技術研發人員：王德,趙雷,余萍,趙映偉
受保護的技術使用者：安順新金秋科技股份有限公司
技術研發日：20240626
技術公布日：2025/4/28
