本技術涉及到拋種裝置，尤其涉及一種高效沉水植物拋種裝置。

背景技術：

1、通過沉水植物來進行水生態的修復是一種常見的修復方式，在操作時主要通過人工在水面上劃動浮板，再將浮板上的沉水植物的幼種進行估摸拋種在水面上。

2、目前用于拋種的浮板大小固定，在一個拋種區域內只可拋種一定數量和面積的沉水植物的幼種，難以根據需求進行拋種，拋種效率較低，且在拋種時通過人工估摸拋種，拋種的均勻度難以控制，且浮板上沒有保護裝置，雖然拋種人員在作業時身穿救生服，但在拋種時仍容易從浮板上踏空落入水面，會給拋種帶來一定的阻礙，因此需要一種高效沉水植物拋種裝置來滿足人們的需求。

技術實現思路

1、本實用新型的目的在于提供一種高效沉水植物拋種裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高效沉水植物拋種裝置，包括浮板，還包括，

3、拋種孔，開設在浮板上，用于沉水植物的拋種；

4、不銹鋼支架，固定安裝在浮板上，用于機構安裝；

5、防護件，設置在不銹鋼支架上，用于拋種時的防護；

6、安裝機構，設置在不銹鋼支架和防護件上，用于防護件的拆裝；

7、拼接組件，設置在不銹鋼支架上，用于浮板和不銹鋼支架的拼接整合；

8、所述安裝機構包括安裝件、安裝槽、螺紋孔、主動固定絲桿和從動固定絲桿，所述安裝件和所述不銹鋼支架固定連接，所述安裝槽開設在所述安裝件上，所述不銹鋼支架插接在所述安裝槽內，所述螺紋孔開設在所述防護件和所述安裝件上，所述螺紋孔的數量有兩組，所述主動固定絲桿和所述從動固定絲桿分別活動安裝在兩組所述螺紋孔內；

9、所述拼接組件包括拼接塊、拼接槽、卡槽和卡桿，所述拼接塊和所述不銹鋼支架固定連接，所述拼接槽開設在所述不銹鋼支架上，所述拼接塊插接在所述拼接槽內，所述卡槽開設在所述拼接塊上，所述卡桿滑動安裝在不銹鋼支架內，所述卡桿卡接在所述卡槽內。

10、優選的，所述安裝機構還包括從動輪、主動輪和傳動帶，所述從動輪和所述從動固定絲桿固定連接，所述主動輪和所述主動固定絲桿固定連接，所述傳動帶活動套接在所述從動輪和所述主動輪上。

11、優選的，所述安裝機構還包括旋鈕，所述旋鈕和所述主動固定絲桿固定連接，所述旋鈕上安裝有多個呈圓周分布的旋塊。

12、優選的，所述拼接組件還包括固定彈簧和拉塊，所述固定彈簧的一端和所述不銹鋼支架固定連接，所述拉塊和所述卡桿的端部固定連接，所述固定彈簧的另一端和所述拉塊固定連接。

13、優選的，所述拼接組件還包括插槽和插塊，所述插槽開設在所述不銹鋼支架上，所述插塊和所述不銹鋼支架固定連接，所述插塊插接在所述插槽內。

14、本實用新型的有益效果是：

15、本實用新型中，通過拼接組件的設置，將拼接塊插入到拼接槽內，在拼接塊插入到拼接槽內時，拼接塊會擠壓卡桿離開拼接槽內，此時固定彈簧會被壓縮，當卡桿和卡槽重合時，固定彈簧會帶動卡桿卡合在卡槽內，即可將兩組不同的浮板和不銹鋼支架進行組裝，通過此方式可組裝一定數量的浮板和不銹鋼支架，提升拋種面積，增加拋種數量，提升拋種效率。

16、本實用新型中，通過拋種孔和防護件和安裝機構的設置，操作人員可通過拋種孔進行拋種，拋種孔在浮板上分布均勻，在一個拋種區域內可進行均勻拋種，將防護件插入到安裝件上的安裝槽內，轉動主動固定絲桿，主動固定絲桿轉動可驅動從動固定絲桿轉動，同時將主動固定絲桿和從動固定絲桿擰入到兩組螺紋孔內，可將防護件安裝在不銹鋼支架上，通過防護件的防護作用，操作人員在浮板上彎腰深蹲拋種時避免在浮板上踏空落入水面。

技術特征：

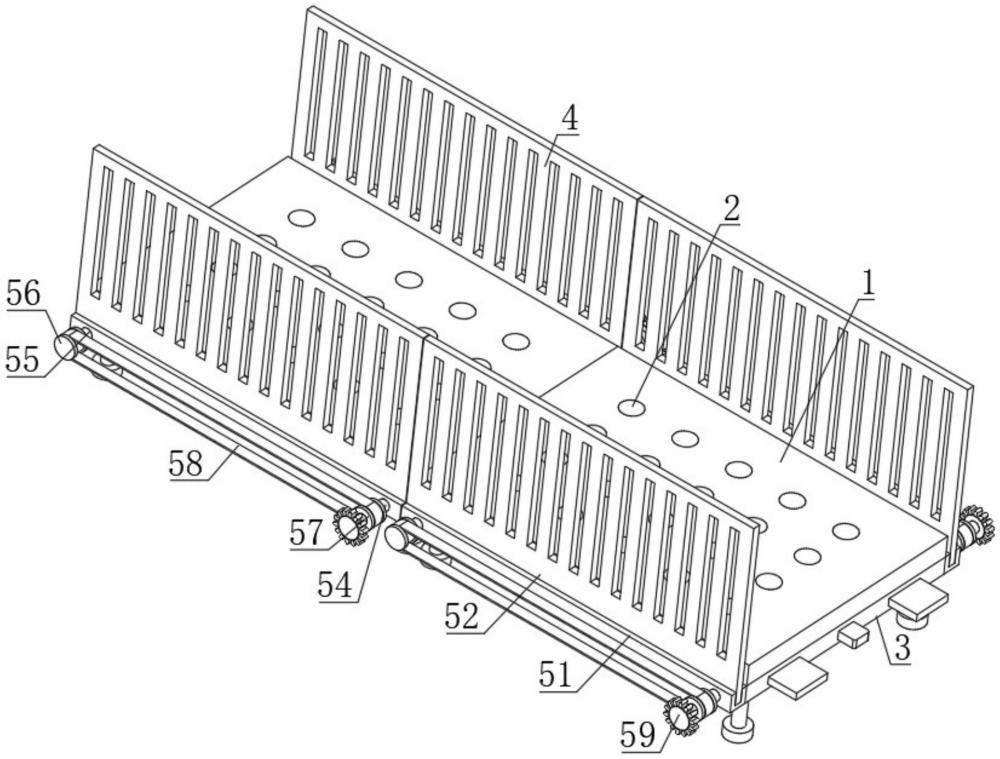

1.一種高效沉水植物拋種裝置，包括浮板(1)，其特征在于：還包括，

2.根據權利要求1所述的一種高效沉水植物拋種裝置，其特征在于：所述安裝機構(5)還包括從動輪(56)、主動輪(57)和傳動帶(58)，所述從動輪(56)和所述從動固定絲桿(55)固定連接，所述主動輪(57)和所述主動固定絲桿(54)固定連接，所述傳動帶(58)活動套接在所述從動輪(56)和所述主動輪(57)上。

3.根據權利要求2所述的一種高效沉水植物拋種裝置，其特征在于：所述安裝機構(5)還包括旋鈕(59)，所述旋鈕(59)和所述主動固定絲桿(54)固定連接，所述旋鈕(59)上安裝有多個呈圓周分布的旋塊。

4.根據權利要求1所述的一種高效沉水植物拋種裝置，其特征在于：所述拼接組件(6)還包括固定彈簧(65)和拉塊(66)，所述固定彈簧(65)的一端和所述不銹鋼支架(3)固定連接，所述拉塊(66)和所述卡桿(64)的端部固定連接，所述固定彈簧(65)的另一端和所述拉塊(66)固定連接。

5.根據權利要求4所述的一種高效沉水植物拋種裝置，其特征在于：所述拼接組件(6)還包括插槽(67)和插塊(68)，所述插槽(67)開設在所述不銹鋼支架(3)上，所述插塊(68)和所述不銹鋼支架(3)固定連接，所述插塊(68)插接在所述插槽(67)內。

技術總結
本技術公開了一種高效沉水植物拋種裝置，涉及拋種裝置技術領域，包括浮板；拋種孔，開設在浮板上，用于沉水植物的拋種；不銹鋼支架，固定安裝在浮板上，用于機構安裝；防護件，設置在不銹鋼支架上，用于拋種時的防護；安裝機構，設置在不銹鋼支架和防護件上，用于防護件的拆裝；拼接組件，設置在不銹鋼支架上，用于浮板和不銹鋼支架的拼接整合，本技術中，通過拼接組件、拋種孔和防護件和安裝機構的設置，可組裝一定數量的浮板和不銹鋼支架，提升拋種面積，增加拋種數量，提升拋種效率，可將防護件安裝在不銹鋼支架上，通過防護件的防護作用，操作人員在浮板上彎腰深蹲拋種時避免在浮板上踏空落入水面。

技術研發人員：晏浩蘭,熊囅然,謝平
受保護的技術使用者：上海新平衡環境科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
