本技術涉及農業灌溉，尤其涉及一種高標農田節水灌溉裝置。

背景技術：

1、高標農田是指土地平整、集中成片、設施完善、農電配套、土壤肥沃、生態良好、抗災能力強，與現代農業生產和經營方式相適應的旱澇保收、高產穩產，劃定為永久基本農田的耕地。節水灌溉就是高標農田建設的重要指標之一，要在節水灌溉的基礎上實現作物高產。

2、現有技術諸如公開號為cn220557101u的中國專利公開了一種節水灌溉裝置，包含底板，底板的底部安裝有氣缸，氣缸的底部固定連接有土壤濕度監測器，底板的頂部固定連接有水箱，水箱內開設有側槽，側槽內設置有篩板，篩板與側槽滑動連接，側槽與篩板之間設置有連接彈簧，連接彈簧的兩端分別與側槽和篩板彈性連接，水箱的一側設置有進水閥，底板的頂部安裝有抽水泵，抽水泵的側面固定連接有連接管，連接管的一端延伸至水箱內，本實用新型通過設置水箱、側槽、篩板、連接彈簧的配合使用，可以對雨天時落下的雨水通過水箱進行收集，并通過篩板對雨水中的雜質進行過濾，避免雜質進入到水箱內，提高灌溉裝置在使用時的節水效果。

3、為了解決高標農田灌溉時的問題，由于現有的節水灌溉裝置大多通過收集雨水等方式實現開源，但往往節水效率較低，少數通過改善噴灑方式實現節流的灌溉裝置也大多并不便于使用，所以需要對此進行改進。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種高標農田節水灌溉裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種高標農田節水灌溉裝置，包括底座、水箱、供水管、水泵、出水管和調節裝置，所述底座與水箱的表面固定連接，所述水泵與供水管的一端固定連接，所述水泵與出水管的一端固定連接，所述調節裝置設置在水箱的表面，所述調節裝置包括外殼，所述外殼的表面與水箱固定連接，所述外殼的內壁固定連接有小電機，所述小電機的表面固定連接有電動液壓推桿。

3、進一步的，所述電動液壓推桿的數量為四組，所述電動液壓推桿的表面均固定連接有齒條桿，所述齒條桿的表面嚙合連接有小齒輪，所述小齒輪的表面固定連接有圓桿，所述圓桿的表面固定連接有圓盤，所述圓盤的表面固定連接有滑桿，所述外殼的表面開設有滑槽，所述滑桿的表面與滑槽滑動連接。

4、進一步的，所述外殼的內壁固定連接有中心管，所述中心管的一端與水箱固定連接，所述中心管的一端固定連接有波紋管，所述波紋管的表面固定連接有連接管，所述連接管的表面與滑桿固定連接，所述連接管的一端與供水管固定連接。

5、進一步的，所述圓桿的表面與外殼轉動連接，所述圓桿的表面固定連接有限位塊，所述外殼的內壁開設有限位槽，所述限位塊的表面與限位槽轉動連接。

6、進一步的，所述出水管的表面設置有噴灑裝置，所述噴灑裝置包括固定臺，所述固定臺的內壁與出水管固定連接，所述固定臺的內壁與供水管固定連接，所述固定臺的表面固定連接有固定塊。

7、進一步的，所述固定塊的表面固定連接有副電機，所述副電機的表面固定連接有主動齒輪，所述主動齒輪的表面嚙合連接有從動齒輪，所述從動齒輪的表面固定連接有雙向螺紋軸，所述雙向螺紋軸的表面轉動連接有活動塊，所述活動塊的內壁與出水管滑動連接，所述活動塊的數量為兩組且呈對稱設置。

8、進一步的，所述固定塊的數量為兩組且呈對稱設置，所述固定塊的表面均開設有固定槽，所述雙向螺紋軸的表面與固定槽轉動連接，所述雙向螺紋軸的兩端固定連接有限位盤。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1.本實用新型中，通過設置調節裝置，讓外殼內的小電機驅動電動液壓推桿，帶動齒條桿的縱向移動，使得小齒輪嚙合傳動，進而帶動圓盤進行旋轉，圓盤上的滑桿由此在滑槽內滑動，連接管被滑桿帶動進行旋轉，進而帶動供水管、出水管和噴灑裝置同時進行旋轉，其旋轉角度由電動液壓推桿的水平移動距離決定，其旋轉角度同時受到滑槽的限制，通過設置調節裝置，便于調節出水管和噴灑口的高度和方向，使其能夠針對不同的農作物的高度和灌溉需求進行相應的調整，避免了無效灌溉、重復灌溉和過度灌溉的浪費行為，對此有效地提升了灌溉裝置的易用性。

11、2.本實用新型中，通過設置噴灑裝置，讓副電機帶動主動齒輪進行轉動，進而帶動從動齒輪進行轉動，從動齒輪帶動雙向螺紋軸進行旋轉，轉動連接在雙向螺紋軸上的活動塊由此在出水管上進行水平方向的移動，副電機的正反轉將影響活動塊是相向而行還是相背而行，進而影響活動塊遮擋住的出水管上的噴灑口的位置，通過設置噴灑裝置，隨著活動塊的移動會遮擋住部分出水管上的噴灑口，移動的速度不同，同一時間下噴灑的水量和密度都會改變，可以根據灌溉的農作物的需要調節噴灑的速度和灌溉的密度，進一步實現高效灌溉，對此有效地提升了灌溉裝置的實用性。

技術特征：

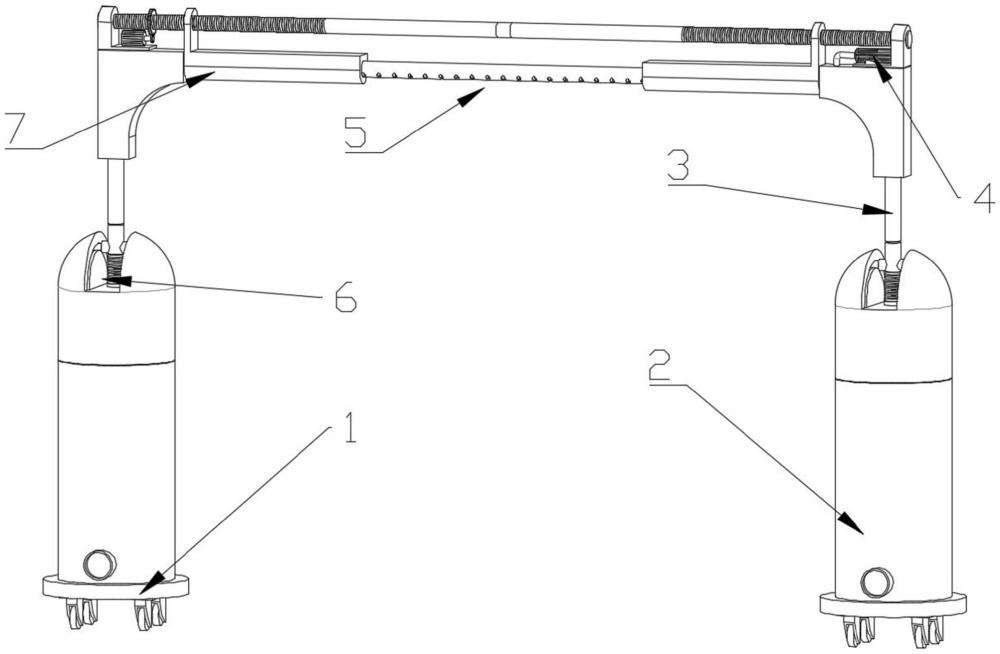

1.一種高標農田節水灌溉裝置，包括底座(1)、水箱(2)、供水管(3)、水泵(4)、出水管(5)和調節裝置(6)，其特征在于：所述底座(1)與水箱(2)的表面固定連接，所述水泵(4)與供水管(3)的一端固定連接，所述水泵(4)與出水管(5)的一端固定連接，所述調節裝置(6)設置在水箱(2)的表面，所述調節裝置(6)包括外殼(601)，所述外殼(601)的表面與水箱(2)固定連接，所述外殼(601)的內壁固定連接有小電機(603)，所述小電機(603)的表面固定連接有電動液壓推桿(604)。

2.根據權利要求1所述的一種高標農田節水灌溉裝置，其特征在于：所述電動液壓推桿(604)的數量為四組，所述電動液壓推桿(604)的表面均固定連接有齒條桿(605)，所述齒條桿(605)的表面嚙合連接有小齒輪(606)，所述小齒輪(606)的表面固定連接有圓桿(607)，所述圓桿(607)的表面固定連接有圓盤(608)，所述圓盤(608)的表面固定連接有滑桿(609)，所述外殼(601)的表面開設有滑槽(610)，所述滑桿(609)的表面與滑槽(610)滑動連接。

3.根據權利要求2所述的一種高標農田節水灌溉裝置，其特征在于：所述外殼(601)的內壁固定連接有中心管(602)，所述中心管(602)的一端與水箱(2)固定連接，所述中心管(602)的一端固定連接有波紋管(612)，所述波紋管(612)的表面固定連接有連接管(611)，所述連接管(611)的表面與滑桿(609)固定連接，所述連接管(611)的一端與供水管(3)固定連接。

4.根據權利要求3所述的一種高標農田節水灌溉裝置，其特征在于：所述圓桿(607)的表面與外殼(601)轉動連接，所述圓桿(607)的表面固定連接有限位塊(613)，所述外殼(601)的內壁開設有限位槽(614)，所述限位塊(613)的表面與限位槽(614)轉動連接。

5.根據權利要求1所述的一種高標農田節水灌溉裝置，其特征在于：所述出水管(5)的表面設置有噴灑裝置(7)，所述噴灑裝置(7)包括固定臺(71)，所述固定臺(71)的內壁與出水管(5)固定連接，所述固定臺(71)的內壁與供水管(3)固定連接，所述固定臺(71)的表面固定連接有固定塊(72)。

6.根據權利要求5所述的一種高標農田節水灌溉裝置，其特征在于：所述固定塊(72)的表面固定連接有副電機(74)，所述副電機(74)的表面固定連接有主動齒輪(75)，所述主動齒輪(75)的表面嚙合連接有從動齒輪(76)，所述從動齒輪(76)的表面固定連接有雙向螺紋軸(77)，所述雙向螺紋軸(77)的表面轉動連接有活動塊(78)，所述活動塊(78)的內壁與出水管(5)滑動連接，所述活動塊(78)的數量為兩組且呈對稱設置。

7.根據權利要求6所述的一種高標農田節水灌溉裝置，其特征在于：所述固定塊(72)的數量為兩組且呈對稱設置，所述固定塊(72)的表面均開設有固定槽(73)，所述雙向螺紋軸(77)的表面與固定槽(73)轉動連接，所述雙向螺紋軸(77)的兩端固定連接有限位盤(79)。

技術總結
本技術涉及農業灌溉技術領域，具體為一種高標農田節水灌溉裝置，包括底座、水箱、供水管、水泵、出水管和調節裝置，底座與水箱的表面固定連接，水泵與供水管的一端固定連接，水泵與出水管的一端固定連接，調節裝置設置在水箱的表面，調節裝置包括外殼，外殼的表面與水箱固定連接，外殼的內壁固定連接有小電機，小電機的表面固定連接有電動液壓推桿。本技術，通過設置調節裝置，便于調節出水管和噴灑口的高度和方向，使其能夠針對不同的農作物的高度和灌溉需求進行相應的調整，避免了無效灌溉、重復灌溉和過度灌溉的浪費行為，對此有效地提升了灌溉裝置的易用性。

技術研發人員：代偉迪,楊慶慶,李巖,李巖峰,張天龍
受保護的技術使用者：內蒙古鼎興建設工程有限公司
技術研發日：20240703
技術公布日：2025/4/28
