本技術涉及一種用于市政園林的草木修剪裝置，屬于草木修剪裝置。

背景技術：

1、園林造景中的草木具有多重意義，在美觀方面：草木是園林中重要的裝飾植物之一，其色彩、形態和生長習性可以為園林景觀增添層次感和動態美；在生態方面：草木的根系可以有效固定土壤，防止水土流失，提供棲息地給土壤中的微生物和動物；在功能方面：草坪可以作為休閑娛樂的場所，供人們活動和放松身心。草木在生長過程中需要定期修剪保持其美觀性和一定的高度性，但現有的推動式草木修剪裝置不具備切刀上下調節的功能，不利于不同高度的草木修剪造景。因此，本實用新型提出一種用于市政園林的草木修剪裝置用于解決推動式草木修剪裝置不具備切刀上下調節功能的問題。

技術實現思路

1、基于以上背景，本實用新型的目的在于提供一種用于市政園林的草木修剪裝置，解決背景技術中的問題。

2、本實用新型提供以下技術方案：

3、一種用于市政園林的草木修剪裝置，包括底盤，所述底盤頂部設有發動機，所述底盤底部設有工作腔，所述的發動機設有輸出軸，所述的輸出軸穿過底盤位于工作腔內，所述的輸出軸上活動套設有套筒，所述套筒外圓柱面靠近底部設有一組共線的切刀，所述的套筒外圓柱面上靠近頂部設置設有軸承，所述的軸承外圈設有安裝板，所述的工作腔內壁上設有一組滑動槽，所述的安裝板兩端與所述滑動槽滑動連接，所述安裝板頂部軸承一側設有螺紋桿，所述的螺紋桿穿過底盤頂面并與底盤螺紋連接，所述的螺紋桿底部與安裝板轉動連接，所述的螺紋桿頂部設有操作盤，所述螺紋桿的側壁上設有限位槽，所述的底盤頂部設有卡位組件，所述的卡位組件可與限位槽卡位防止螺紋桿轉動。

4、作為優選，所述的套筒外圓柱面靠近頂部位置設有環形的第一安裝臺，所述的軸承套在所述的第一安裝臺外圓柱面上，所述的第一安裝臺頂部通過螺栓可拆卸連接有內圈壓板，所述的內圈壓板底部壓在軸承的內圈頂面上，所述的安裝板頂部中央設有軸承室，所述的軸承室底部中央設有通孔，所述的軸承位于軸承室內，所述的安裝板頂部中央開設有與軸承室同軸心的壓板槽，所述的壓板槽內通過螺栓可拆卸連接有外圈壓板，所述的外圈壓板底部壓在軸承的外圈頂面上，所述安裝板與套筒通過軸承轉動連接。

5、作為優選，所述的卡位組件包括u型固定架，所述的u型固定架固定連接在底盤頂部螺紋桿穿出位置，所述的u型固定架兩側側壁上均設有配合滑槽，所述的u型固定架外設有方形框，所述方形框對應u型固定架上開設配合滑槽兩個側壁的側壁上均設有滑軌，所述的方形框通過滑軌與配合滑槽的滑動連接從而與u型固定架滑動配合，所述方形框上對應u型固定架開口一側的內側壁上設有卡位柱，所述的方形框與設有卡位柱一面相平行的一內壁中央固定連接有彈簧，所述的彈簧遠離與方形框固定連接一端抵接在u型固定架上。

6、作為優選，所述的底盤前后端位置轉動連接有移動輪，所述的底盤頂部后端設有推動把。

7、作為優選，所述的底盤尾部可拆卸連接有集草袋，所述集草袋的內部空間與工作腔連通。

8、與現有技術相比，本實用新型具有以下優點：

9、本實用新型的一種用于市政園林的草木修剪裝置，通過將切刀設置在套筒外壁靠近底部位置，并將套筒活動套在發動機的輸出軸上，配合以通過軸承與套筒轉動連接的安裝板在滑動槽內滑動連接，使得轉動操作盤可帶動螺紋桿轉動，利用螺紋桿與底盤之間的螺紋連接可帶動安裝板在滑槽內上下滑動，進而達到了帶動切刀上下移動的目的，方便了園林造景時切出不同高度景觀草的目的，同時通過在底盤頂部設置的卡位組件，可以防止切刀動作過程中發生震動造成的螺紋桿轉動。

10、本實用新型的一種用于市政園林的草木修剪裝置，通過設置u型固定架可用于安裝卡位組件其他各部件，通過u型固定架上利用配合滑槽與滑軌的滑動連接進而滑動連接有方形框，通過在方形框上設置卡位柱，使得卡位柱插在螺紋桿上的限位槽中后，可以有效防止螺紋桿轉動，通過設置彈簧，可借助彈簧的彈力使得卡位柱與限位槽的卡合狀態得以保持，同時使得卡位柱和限位槽的卡合狀態得以復位。

技術特征：

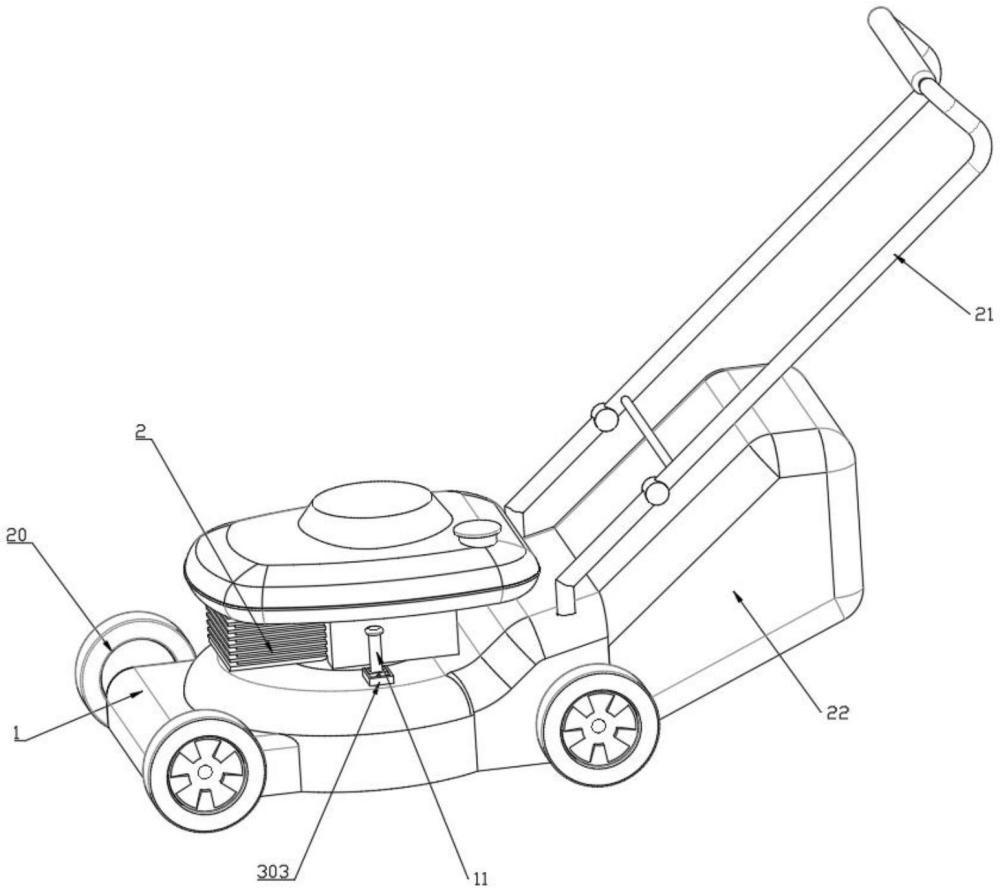

1.一種用于市政園林的草木修剪裝置，其特征在于：包括底盤(1)，所述底盤(1)頂部設有發動機(2)，所述底盤(1)底部設有工作腔(4)，所述的發動機(2)設有輸出軸(5)，所述的輸出軸(5)穿過底盤(1)位于工作腔(4)內，所述的輸出軸(5)上活動套設有套筒(6)，所述套筒(6)外圓柱面靠近底部設有一組共線的切刀(7)，所述的套筒(6)外圓柱面上靠近頂部設置設有軸承(8)，所述的軸承(8)外圈設有安裝板(9)，所述的工作腔(4)內壁上設有一組滑動槽(10)，所述的安裝板(9)兩端與所述滑動槽(10)滑動連接，所述安裝板(9)頂部軸承(8)一側設有螺紋桿(11)，所述的螺紋桿(11)穿過底盤(1)頂面并與底盤(1)螺紋連接，所述的螺紋桿(11)底部與安裝板(9)轉動連接，所述的螺紋桿(11)頂部設有操作盤(12)，所述螺紋桿(11)的側壁上設有限位槽(13)，所述的底盤(1)頂部設有卡位組件(3)，所述的卡位組件(3)可與限位槽(13)卡位防止螺紋桿(11)轉動。

2.根據權利要求1所述的一種用于市政園林的草木修剪裝置，其特征在于：所述的套筒(6)外圓柱面靠近頂部位置設有環形的第一安裝臺(14)，所述的軸承(8)套在所述的第一安裝臺(14)外圓柱面上，所述的第一安裝臺(14)頂部通過螺栓可拆卸連接有內圈壓板(15)，所述的內圈壓板(15)底部壓在軸承(8)的內圈頂面上，所述的安裝板(9)頂部中央設有軸承室(16)，所述的軸承室(16)底部中央設有通孔(17)，所述的軸承(8)位于軸承室(16)內，所述的安裝板(9)頂部中央開設有與軸承室(16)同軸心的壓板槽(18)，所述的壓板槽(18)內通過螺栓可拆卸連接有外圈壓板(19)，所述的外圈壓板(19)底部壓在軸承(8)的外圈頂面上，所述安裝板(9)與套筒(6)通過軸承(8)轉動連接。

3.根據權利要求2所述的一種用于市政園林的草木修剪裝置，其特征在于：所述的卡位組件(3)包括u型固定架(301)，所述的u型固定架(301)固定連接在底盤(1)頂部螺紋桿(11)穿出位置，所述的u型固定架(301)兩側側壁上均設有配合滑槽(302)，所述的u型固定架(301)外設有方形框(303)，所述方形框(303)對應u型固定架(301)上開設配合滑槽(302)兩個側壁的側壁上均設有滑軌(304)，所述的方形框(303)通過滑軌(304)與配合滑槽(302)的滑動連接從而與u型固定架(301)滑動配合，所述方形框(303)上對應u型固定架(301)開口一側的內側壁上設有卡位柱(305)，所述的方形框(303)與設有卡位柱(305)一面相平行的一內壁中央固定連接有彈簧(306)，所述的彈簧(306)遠離與方形框(303)固定連接一端抵接在u型固定架(301)上。

4.根據權利要求3所述的一種用于市政園林的草木修剪裝置，其特征在于：所述的底盤(1)前后端位置轉動連接有移動輪(20)，所述的底盤(1)頂部后端設有推動把(21)。

5.根據權利要求4所述的一種用于市政園林的草木修剪裝置，其特征在于：所述的底盤(1)尾部可拆卸連接有集草袋(22)，所述集草袋(22)的內部空間與工作腔(4)連通。

技術總結
本技術提供一種用于市政園林的草木修剪裝置，通過將切刀設置在套筒外壁靠近底部位置，并將套筒活動套在發動機的輸出軸上，配合以通過軸承與套筒轉動連接的安裝板在滑動槽內滑動連接，使得轉動操作盤可帶動螺紋桿轉動，利用螺紋桿與底盤之間的螺紋連接可帶動安裝板在滑槽內上下滑動，進而達到了帶動切刀上下移動的目的，方便了園林造景時切出不同高度景觀草的目的，同時通過在底盤頂部設置的卡位組件，可以防止切刀動作過程中發生震動造成的螺紋桿轉動。

技術研發人員：胡加華,鄭小風,葉國英
受保護的技術使用者：衢州市政園林股份有限公司
技術研發日：20240704
技術公布日：2025/4/28
