本技術涉及綠化裝置，具體是一種組合式新型綠化裝置。

背景技術：

1、為了提高對環境的保護，通常會在公眾場所擺放綠植裝置進行種植綠化植物，現有的綠化裝置在使用時，不方便自動化對綠植進行澆水，傳統的一般是操作人員通過噴壺對多個種植區進行噴淋灑水，操作步驟較為繁瑣，不方便使用，同時不方便將種植區中多余的水分排出，進行重復使用，不方便自動化對綠化植物進行澆水維護。

技術實現思路

1、本實用新型的目的在于提供一種組合式新型綠化裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種組合式新型綠化裝置，包括安裝綠化架組件，所述安裝綠化架組件包括水箱，所述水箱后端頂部外壁擺放綠化架，所述綠化架左右兩側內壁固定安裝托板，所述托板頂部外壁配合插接安裝臺板，所述臺板內壁均勻插接安裝種植倉，所述水箱內壁固定安裝澆灌組件，所述澆灌組件包括自吸泵、立管和歧管，所述臺板底部連接有排水組件，所述排水組件包括回流管和匯流管。

4、在本實用新型的一種優選實施方式中，所述水箱前端外壁開設有可視窗，所述水箱前端頂部安裝有上蓋。

5、在本實用新型的一種優選實施方式中，所述自吸泵固定安裝在水箱底部內壁上，所述自吸泵輸入端固定連接第一導管，所述自吸泵輸出端固定連接第二導管。

6、在本實用新型的一種優選實施方式中，所述第二導管沿綠化架背面底端水平分布，所述第二導管外壁固定連接立管，所述立管外壁固定安裝第一電磁閥，所述立管外壁固定安裝歧管。

7、在本實用新型的一種優選實施方式中，所述歧管穿過綠化架后端內壁延伸至種植倉背面，所述歧管端部固定連接柔性管，所述種植倉后端內壁開設有進水口，所述柔性管與進水口內壁配合插接連接，所述歧管外壁固定安裝第二電磁閥。

8、在本實用新型的一種優選實施方式中，所述托板與綠化架內壁之間的夾角為15°，所述種植倉底部內壁均勻開設有排水孔，所述臺板頂部外壁均勻開設有卡槽，所述種植倉底端外壁與卡槽內壁配合插接連接，所述卡槽底部內壁開設有第二排水孔。

9、在本實用新型的一種優選實施方式中，所述回流管頂部與第二排水孔內壁配合插接連接，所述回流管底部與匯流管固定連接，兩個所述匯流管穿過綠化架延伸至綠化架的外部。

10、在本實用新型的一種優選實施方式中，兩個所述匯流管之間通過扁管固定連接，下方所述匯流管底端外壁配合固定連接回收管，所述回收管底部延伸至水箱內部。

11、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

12、1.通過設置水箱，水箱中安裝澆灌組件，從而方便自動化對綠植進行澆水，同時多余的水能夠通過導管組件，將種植倉中多余的水回流至水箱中，方便自動化完成對植物的澆灌維護，提高了設備使用的實用性；

13、2.通過設置第一電磁閥、第二電磁閥配合使用，從而方便使得多個柔性管的末端能夠根據使用需要，進行獨立供水，提高了設備使用的實用性。

技術特征：

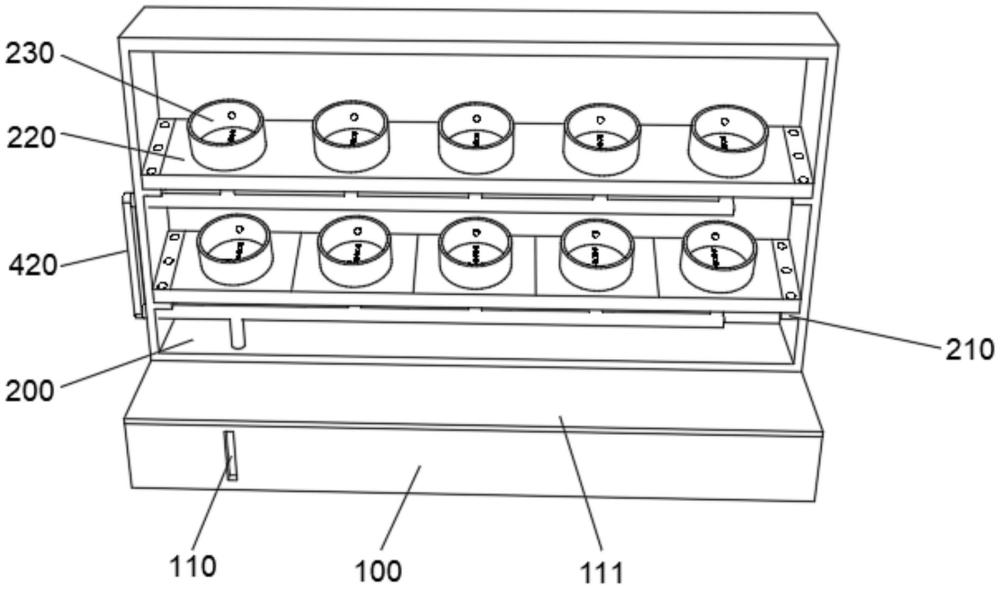

1.一種組合式新型綠化裝置，包括安裝綠化架組件，所述安裝綠化架組件包括水箱(100)，所述水箱(100)后端頂部外壁擺放綠化架(200)，其特征在于，所述綠化架(200)左右兩側內壁固定安裝托板(210)，所述托板(210)頂部外壁配合插接安裝臺板(220)，所述臺板(220)內壁均勻插接安裝種植倉(230)，所述水箱(100)內壁固定安裝澆灌組件，所述澆灌組件包括自吸泵(300)、立管(330)和歧管(340)，所述臺板(220)底部連接有排水組件，所述排水組件包括回流管(410)和匯流管(400)。

2.根據權利要求1所述的一種組合式新型綠化裝置，其特征在于，所述水箱(100)前端外壁開設有可視窗(110)，所述水箱(100)前端頂部安裝有上蓋(111)。

3.根據權利要求1所述的一種組合式新型綠化裝置，其特征在于，所述自吸泵(300)固定安裝在水箱(100)底部內壁上，所述自吸泵(300)輸入端固定連接第一導管(310)，所述自吸泵(300)輸出端固定連接第二導管(320)。

4.根據權利要求3所述的一種組合式新型綠化裝置，其特征在于，所述第二導管(320)沿綠化架(200)背面底端水平分布，所述第二導管(320)外壁固定連接立管(330)，所述立管(330)外壁固定安裝第一電磁閥(321)，所述立管(330)外壁固定安裝歧管(340)。

5.根據權利要求4所述的一種組合式新型綠化裝置，其特征在于，所述歧管(340)穿過綠化架(200)后端內壁延伸至種植倉(230)背面，所述歧管(340)端部固定連接柔性管(342)，所述種植倉(230)后端內壁開設有進水口(232)，所述柔性管(342)與進水口(232)內壁配合插接連接，所述歧管(340)外壁固定安裝第二電磁閥(341)。

6.根據權利要求1所述的一種組合式新型綠化裝置，其特征在于，所述托板(210)與綠化架(200)內壁之間的夾角為15°，所述種植倉(230)底部內壁均勻開設有排水孔(231)，所述臺板(220)頂部外壁均勻開設有卡槽(221)，所述種植倉(230)底端外壁與卡槽(221)內壁配合插接連接，所述卡槽(221)底部內壁開設有第二排水孔(222)。

7.根據權利要求1所述的一種組合式新型綠化裝置，其特征在于，所述回流管(410)頂部與第二排水孔(222)內壁配合插接連接，所述回流管(410)底部與匯流管(400)固定連接，兩個所述匯流管(400)穿過綠化架(200)延伸至綠化架(200)的外部。

8.根據權利要求7所述的一種組合式新型綠化裝置，其特征在于，兩個所述匯流管(400)之間通過扁管(420)固定連接，下方所述匯流管(400)底端外壁配合固定連接回收管(430)，所述回收管(430)底部延伸至水箱(100)內部。

技術總結
本技術公開了一種組合式新型綠化裝置，包括安裝綠化架組件，所述安裝綠化架組件包括水箱，所述水箱后端頂部外壁擺放綠化架，所述綠化架左右兩側內壁固定安裝托板，所述托板頂部外壁配合插接安裝臺板，所述臺板內壁均勻插接安裝種植倉，所述水箱內壁固定安裝澆灌組件，所述澆灌組件包括自吸泵、立管和歧管，所述臺板底部連接有排水組件，所述排水組件包括回流管和匯流管，涉及綠化裝置技術領域，通過設置水箱，水箱中安裝澆灌組件，從而方便自動化對綠植進行澆水，同時多余的水能夠通過導管組件，將種植倉中多余的水回流至水箱中，方便自動化完成對植物的澆灌維護，提高了設備使用的實用性。

技術研發人員：黃文忠,韋毅,黃躍波,鄭子杰,韋昭林
受保護的技術使用者：珠海正圓城市服務有限公司
技術研發日：20240705
技術公布日：2025/4/28
