本技術屬于食用菌栽培，具體涉及一種旋轉式出菇架。

背景技術：

1、食用菌是指子實體碩大、可供食用的蕈菌(大型真菌)，通常將食用菌稱為蘑菇，國內已知的食用菌有350多種，其中多屬擔子菌亞門。食用菌的種植流程大致分為配料、裝袋、滅菌、接種、菌絲培養以及轉色管理等步驟，當食用菌的菌種轉至栽培袋內后，需要將栽培袋擺放至出菇室內的出菇架上再進一步培養，使食用菌出菇。

2、現有技術中，出菇架多為架體結構，在架體結構上設置多層支撐板，將菌袋(菌棒)依次碼放在每一層的支撐板上。由于每層支撐板均是固定設置的，位置及高度無法調整，不能根據現場的實際使用情況對出菇架進行針對性的調整，降低了出菇架使用的靈活度；而且這種固定式架體結構在采收成熟食用菌時，不得不依靠人工在層架上下攀爬完成采摘，既存在安全隱患又降低了生產效率。

技術實現思路

1、本實用新型實施例提供一種旋轉式出菇架，能夠提高出菇架的使用靈活性，而且無需操作人員進行登高作業，降低了操作人員的勞動強度和安全隱患。

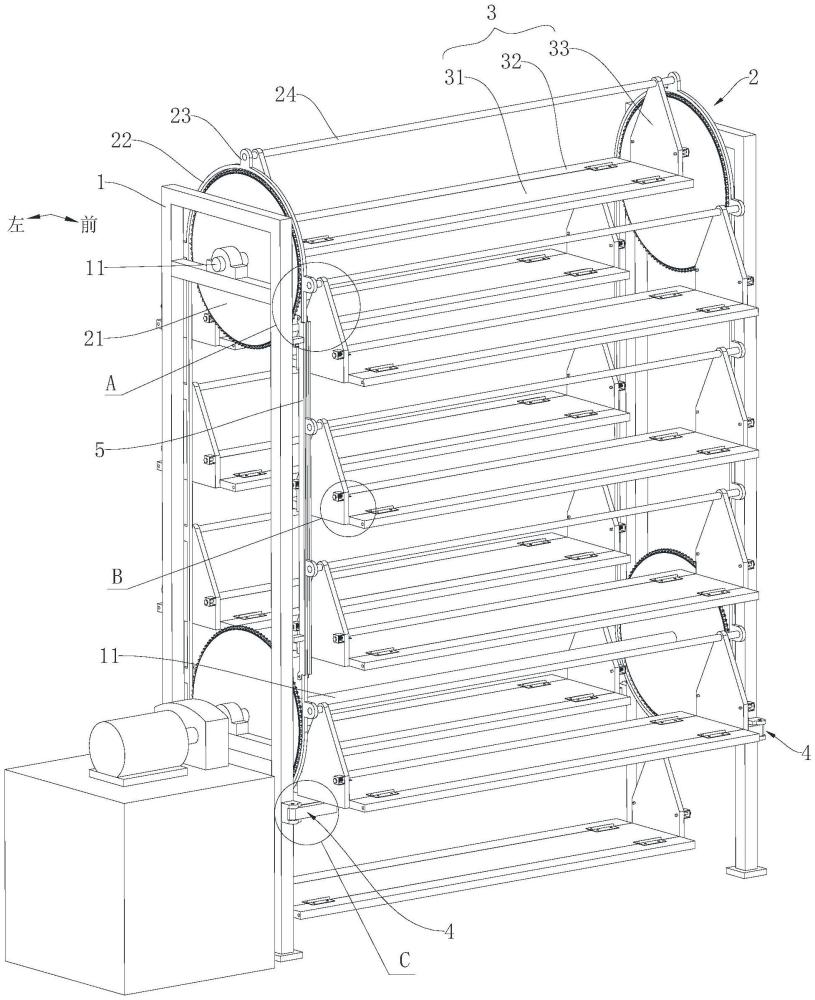

2、為實現上述目的，本實用新型采用的技術方案是：提供一種旋轉式出菇架，包括機架、兩組轉動鏈組以及若干個培養架，機架上轉動連接有兩個支撐轉軸，兩個支撐轉軸沿上下方向間隔排布；兩組轉動鏈組分別靠近支撐轉軸的兩端設置，每組轉動鏈組包括兩個分別一一對應連接于兩個支撐轉軸同一端的鏈輪以及套設于兩個鏈輪外周的鏈條；若干個培養架連接于兩個鏈條之間、用于在鏈條的帶動下移動，培養架包括承載板以及鉸接于承載板兩側的延長板，培養架具有打開狀態和閉合狀態，當培養架處于打開狀態時，延長板向下翻轉至與承載板齊平；當培養架處于閉合狀態時，延長板向上翻轉、并與承載板圍合成用于盛放菌棒的腔體。

3、作為本實用新型另一實施例，每個鏈條上均間隔設有若干個連接板，兩個鏈條上左右對應的兩個連接板之間設有連接轉軸，培養架轉動連接于連接轉軸上。

4、作為本實用新型另一實施例，培養架還包括兩個分別轉動連接于連接轉軸上的轉動支板，轉動支板連接于承載板的端部。

5、作為本實用新型另一實施例，延長板與承載板之間通過合頁鉸接，轉動支板上滑動連接有插接柱，延長板的端面上設有插接孔，插接柱用于插接于插接孔內、以鎖定延長板與承載板。

6、作為本實用新型另一實施例，轉動支板的外側連接有安裝座，安裝座具有前后貫穿的安裝腔，插接柱貫穿安裝座及轉動支板設置，插接柱的外周具有位于安裝腔內的限位凸臺，插接柱的外周套設有彈性件，彈性件位于安裝腔的內壁與限位凸臺之間，用于彈性頂推限位凸臺以使插接柱插入插接孔中。

7、作為本實用新型另一實施例，承載板及延長板上均貫穿設有若干個間隔排布的透氣孔。

8、作為本實用新型另一實施例，延長板上設有若干個沿延長板的長度方向間隔排布的支撐架，兩個延長板上的支撐架前后對應設置，支撐架上具有用于限位或支撐菌棒的支撐槽。

9、作為本實用新型另一實施例，機架上連接有若干個用于限定培養架位置的定位支撐組件，定位支撐組件包括連接于機架上的轉動座以及沿水平方向轉動連接于轉動座上的定位塊，定位塊能夠水平擺動至培養架的底部、以支撐限位培養架。

10、作為本實用新型另一實施例，機架上連接有沿上下方向延伸的導向軌，導向軌上設有供鏈條和連接板貫穿的導向槽。

11、作為本實用新型另一實施例，導向軌的上下兩端分別轉動連接有沿水平方向延伸的導向輥，導向輥位于鏈條的內側。

12、本實用新型提供的旋轉式出菇架的有益效果在于：與現有技術相比，本實用新型旋轉式出菇架，通過設置兩組轉動鏈組帶動多個培養架繞支撐轉軸循環轉動，能夠使各培養架的上下位置得以適應性調整，便于操作人員對各培養架上的菌棒進行培育、采集等操作，同時，通過適時調整各培養架的相對位置，能夠使各培養架上的菌棒受溫均勻，出菇整齊，保證了食用菌的生產質量；在此基礎上，通過在承載板兩側設置鉸接的延長板，使培養架處于打開狀態時能夠增加承載板的寬度以承載水平培養的菌棒，并且在培養架處于閉合狀態時，延長板與承載板能夠圍合成用于容納直立培養的菌棒的腔體空間，使培養架在實際使用過程中具有較好的靈活性。因此，上述結構不僅提高了出菇架的使用靈活性，而且無需操作人員進行登高作業，降低了操作人員的勞動強度和安全隱患。

技術特征：

1.旋轉式出菇架，其特征在于，包括：

2.如權利要求1所述的旋轉式出菇架，其特征在于，每個所述鏈條上均間隔設有若干個連接板，兩個所述鏈條上左右對應的兩個連接板之間設有連接轉軸，所述培養架轉動連接于所述連接轉軸上。

3.如權利要求2所述的旋轉式出菇架，其特征在于，所述培養架還包括兩個分別轉動連接于所述連接轉軸上的轉動支板，所述轉動支板連接于所述承載板的端部。

4.如權利要求3所述的旋轉式出菇架，其特征在于，所述延長板與所述承載板之間通過合頁鉸接，所述轉動支板上滑動連接有插接柱，所述延長板的端面上設有插接孔，所述插接柱用于插接于所述插接孔內、以鎖定所述延長板與所述承載板。

5.如權利要求4所述的旋轉式出菇架，其特征在于，所述轉動支板的外側連接有安裝座，所述安裝座具有前后貫穿的安裝腔，所述插接柱貫穿所述安裝座及所述轉動支板設置，所述插接柱的外周具有位于所述安裝腔內的限位凸臺，所述插接柱的外周套設有彈性件，所述彈性件位于所述安裝腔的內壁與所述限位凸臺之間，用于彈性頂推所述限位凸臺以使所述插接柱插入所述插接孔中。

6.如權利要求1所述的旋轉式出菇架，其特征在于，所述承載板及所述延長板上均貫穿設有若干個間隔排布的透氣孔。

7.如權利要求1所述的旋轉式出菇架，其特征在于，所述延長板上設有若干個沿所述延長板的長度方向間隔排布的支撐架，兩個所述延長板上的所述支撐架前后對應設置，所述支撐架上具有用于限位或支撐菌棒的支撐槽。

8.如權利要求1所述的旋轉式出菇架，其特征在于，所述機架上連接有若干個用于限定所述培養架位置的定位支撐組件，所述定位支撐組件包括連接于所述機架上的轉動座以及沿水平方向轉動連接于所述轉動座上的定位塊，所述定位塊能夠水平擺動至所述培養架的底部、以支撐限位所述培養架。

9.如權利要求2所述的旋轉式出菇架，其特征在于，所述機架上連接有沿上下方向延伸的導向軌，所述導向軌上設有供所述鏈條和所述連接板貫穿的導向槽。

10.如權利要求9所述的旋轉式出菇架，其特征在于，所述導向軌的上下兩端分別轉動連接有沿水平方向延伸的導向輥，所述導向輥位于所述鏈條的內側。

技術總結
本技術提供了一種旋轉式出菇架，包括機架、兩組轉動鏈組以及若干個培養架，機架上轉動連接有兩個支撐轉軸；轉動鏈組包括兩個分別一一對應連接于兩個支撐轉軸上的鏈輪以及套設于兩個鏈輪外周的鏈條；培養架連接于兩個鏈條之間、且能夠隨鏈條移動，培養架包括承載板和延長板，當培養架處于打開狀態時，延長板與承載板齊平；當培養架處于閉合狀態時，延長板與承載板圍合成用于盛放菌棒的腔體。本技術提供的旋轉式出菇架，通過適時調整各培養架的相對位置，能夠使各培養架上的菌棒受溫均勻，出菇整齊，保證了食用菌的生產質量；通過在承載板兩側設置鉸接的延長板，使培養架具有較好的靈活性。

技術研發人員：王帥,梁宏麗,王銳,王彥玲,劉紹蒼,劉海軍,柳鳳玉,梁希才,董文柏,付靜
受保護的技術使用者：平泉市希勝農業發展有限公司
技術研發日：20240711
技術公布日：2025/4/24
