本技術涉及鋰電鏈鋸，特別涉及輕便型鋰電鏈鋸。

背景技術：

1、鋰電鏈鋸是一種采用鋰電池供電的電動工具。它主要由電機、鋸片和鏈條組成。鋰電鏈鋸采用鏈條進行運動，可以根據不同的工作需要更換不同的鋸片和鏈條。鋰電鏈鋸適用于伐木、砍樹等戶外工作，鋰電鏈鋸因采用鋰電池供應的特點，相較于油鋸可以做得更小更輕，方便更多場景使用，但是在使用鋰電鏈鋸長時間工作時，會因振動和重量導致手腕疲勞，而一般安裝在鋰電電鋸尾部的鋰電池占據了鋰電電鋸的近一半重量，讓電鋸使用起來笨重而且更容易讓使用者感到疲勞。

2、經檢索，中國專利公開號為cn209435859u的專利，公開了一種輕便型鋰電鏈鋸，包括置物箱、制動電機和步進電機，所述置物箱的端頭處固定有第一把手，且第一把手的內部安裝有開關，同時置物箱的上表面固定有第二把手，所述置物箱的內部安裝有電池包，且置物箱的內部設置有制動電機，所述第一齒輪的外側設置有鋸鏈，且鋸鏈的內部安裝有支撐板，同時支撐板的中間位置安裝有連接桿。

3、針對上述技術中存在的裝置內電池包需要占用一定重量，且如果需要更長續航則需要使用更大電池，但這樣會嚴重影響鏈鋸使用體驗且更換不便的問題；為此，提出輕便型鋰電鏈鋸。

技術實現思路

1、有鑒于此，本實用新型實施例希望提供輕便型鋰電鏈鋸，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本實用新型實施例的技術方案是這樣實現的：包括殼體，所述殼體一側固定連接有電機供能插槽，電機供能插槽一端固定連接有中轉插頭，中轉插頭一端固定連接有線纜，線纜一端固定連接有中轉插槽，中轉插槽一端固定連接有電池組，中轉插槽另一側固定連接有隔熱組件，隔熱組件一端固定連接有卡扣繩帶。

3、在一些實施例中，所述隔熱組件包括散熱扇、固定板和連接架，所述連接架兩端分別固定連接于固定板和隔熱板，散熱扇一端固定連接于上側連接架內。

4、在一些實施例中，所述電機供能插槽、中轉插頭、中轉插槽和電池組一端分別固定連接有連接端子，電機供能插槽和中轉插槽一端固定連接有防脫組件。

5、在一些實施例中，所述防脫組件包括卡爪、杠桿、旋轉軸和彈簧二，所述卡爪一端固定連接于杠桿，杠桿一端固定連接于旋轉軸，旋轉軸一端轉動連接于電機供能插槽或者中轉插槽，杠桿一端固定連接于彈簧二。

6、在一些實施例中，所述杠桿一端活動連接有按壓板，電機供能插槽和中轉插槽兩端分別滑動連接于按壓板，中轉插頭和電池組兩端分別開有防脫卡槽和限位槽。

7、在一些實施例中，所述殼體一端固定連接有驅動電機和把手，驅動電機動力輸出端固定連接有驅動接頭。

8、在一些實施例中，所述殼體一端固定連接有鋸板，驅動接頭一端傳動連接有鏈條，鏈條一端活動連接于鋸板。

9、在一些實施例中，所述殼體一端轉動連接有防護板，防護板一端轉動連接有旋轉柱，旋轉柱和殼體一端固定連接有彈簧一。

10、本實用新型由于采用以上技術方案，其具有以下優點：

11、本實用新型具有在需要使用電池容量較大的電池組進行較長時間作業時，通過中轉插頭、線纜和中轉插槽連接電池組，然后將電池組通過隔熱組件和卡扣繩帶固定在使用者手臂上或者腰部，這樣既不妨礙正常使用也可以讓使用者輕松便捷地操作鏈鋸的優點。

12、通過隔熱板和連接架連接到固定板，這樣可防止電池組在工作時產生熱量讓使用者感到不適。

13、通過固定板一側有多個開槽，配合散熱扇從上方通風，防止佩戴在手臂上時讓使用者手臂悶熱出汗感到不適。

14、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

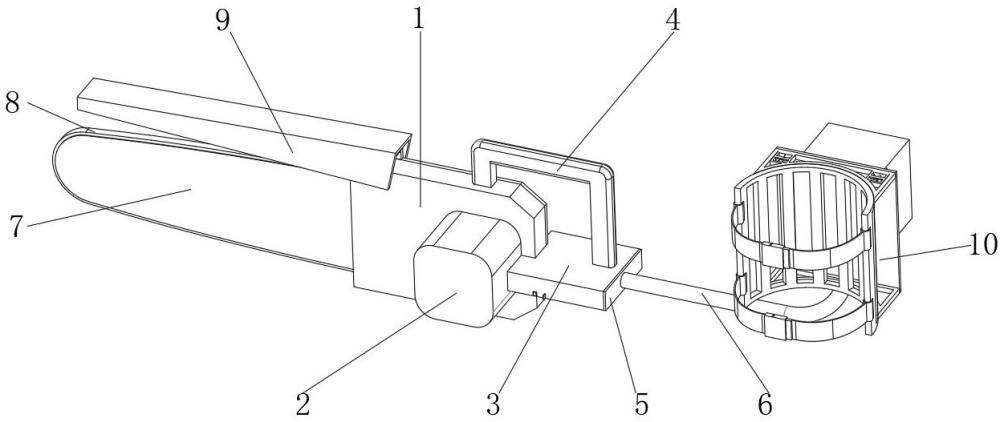

1.輕便型鋰電鏈鋸，包括殼體（1），其特征在于：所述殼體（1）一側固定連接有電機供能插槽（3），電機供能插槽（3）一端固定連接有中轉插頭（5），中轉插頭（5）一端固定連接有線纜（6），線纜（6）一端固定連接有中轉插槽（11），中轉插槽（11）一端固定連接有電池組（12），中轉插槽（11）另一側固定連接有隔熱組件，隔熱組件一端固定連接有卡扣繩帶（18）。

2.根據權利要求1所述的輕便型鋰電鏈鋸，其特征在于：所述隔熱組件包括散熱扇（15）、固定板（16）和連接架（17），所述連接架（17）兩端分別固定連接于固定板（16）和隔熱板（10），散熱扇（15）一端固定連接于上側連接架（17）內。

3.根據權利要求2所述的輕便型鋰電鏈鋸，其特征在于：所述電機供能插槽（3）、中轉插頭（5）、中轉插槽（11）和電池組（12）一端分別固定連接有連接端子（14），電機供能插槽（3）和中轉插槽（11）一端固定連接有防脫組件。

4.根據權利要求3所述的輕便型鋰電鏈鋸，其特征在于：所述防脫組件包括卡爪（23）、杠桿（24）、旋轉軸（25）和彈簧二（27），所述卡爪（23）一端固定連接于杠桿（24），杠桿（24）一端固定連接于旋轉軸（25），旋轉軸（25）一端轉動連接于電機供能插槽（3）或者中轉插槽（11），杠桿（24）一端固定連接于彈簧二（27）。

5.根據權利要求4所述的輕便型鋰電鏈鋸，其特征在于：所述杠桿（24）一端活動連接有按壓板（26），電機供能插槽（3）和中轉插槽（11）兩端分別滑動連接于按壓板（26），中轉插頭（5）和電池組（12）兩端分別開有防脫卡槽（22）和限位槽（13）。

6.根據權利要求1所述的輕便型鋰電鏈鋸，其特征在于：所述殼體（1）一端固定連接有驅動電機（2）和把手（4），驅動電機（2）動力輸出端固定連接有驅動接頭（21）。

7.根據權利要求6所述的輕便型鋰電鏈鋸，其特征在于：所述殼體（1）一端固定連接有鋸板（7），驅動接頭（21）一端傳動連接有鏈條（8），鏈條（8）一端活動連接于鋸板（7）。

8.根據權利要求7所述的輕便型鋰電鏈鋸，其特征在于：所述殼體（1）一端轉動連接有防護板（9），防護板（9）一端轉動連接有旋轉柱（19），旋轉柱（19）和殼體（1）一端固定連接有彈簧一（20）。

技術總結
本技術提供了輕便型鋰電鏈鋸，包括殼體，所述殼體一側固定連接有電機供能插槽，電機供能插槽一端固定連接有中轉插頭，中轉插頭一端固定連接有線纜，線纜一端固定連接有中轉插槽，中轉插槽一端固定連接有電池組，中轉插槽另一側固定連接有隔熱組件，隔熱組件一端固定連接有卡扣繩帶，隔熱組件包括散熱扇、固定板和連接架，所述連接架兩端分別固定連接于固定板和隔熱板，散熱扇一端固定連接于上側連接架內；具有在需要使用電池容量較大的電池組進行較長時間作業時，通過中轉插頭、線纜和中轉插槽連接電池組，然后將電池組通過隔熱組件和卡扣繩帶固定在使用者手臂上或者腰部，這樣既不妨礙正常使用也可以讓使用者輕松便捷地操作鏈鋸的優點。

技術研發人員：章江濤,胡起正,鄭楊,胡呂洪,方一彬,陳麒皓,陳杰雄
受保護的技術使用者：永康市曉誠電器有限公司
技術研發日：20240712
技術公布日：2025/4/24
