本技術涉及農業機械領域，具體是指一種馬鈴薯播種施肥一體機。

背景技術：

1、馬鈴薯屬茄科一年生草本植物，塊莖可供食用，是全球第四大重要的糧食作物，馬鈴薯塊莖含有大量的淀粉，能為人體提供豐富的熱量，且富含營養物質和礦物質，尤其是其維生素含量是所有糧食作物中最全的。

2、目前，有很多的農村家庭會在合適的時間種植一點馬鈴薯，用以自給自足，并且收到較多人的喜愛，但是對于大面積種植馬鈴薯，使用人工種植較為緩慢，因此需要使用到馬鈴薯施肥點播機；馬鈴薯播種機是將塊狀的種子利用播種系統有序的種植在地下的一種種植機；現有技術中，在對土豆進行播種時，一般一般采用分體式設備，即先由開溝設備開壟溝，施肥機對開壟后的壟溝內進行施肥，而后在由播種機進行播種，最后再進行覆土壓實，農戶需要同時購置多套設備，成本較高且操作麻煩，效率低，此外，現有播種機結構較簡單，無法合理控制株距及土豆的單次栽種塊數，無法實現單塊精密播種，容易出現漏播和重播。

技術實現思路

1、本實用新型要解決的技術問題是克服上述技術的缺陷，提供一種馬鈴薯播種施肥一體機。

2、為解決上述技術問題，本實用新型提供的技術方案為一種馬鈴薯播種施肥一體機：包括機架、轉動連接在機架兩側的地輪、沿機架下方中部向兩側對稱設置的開溝器、沿機架下方中部向兩側對稱設置的覆土壓實機構，所述機架上方沿中部向兩側對稱設有肥料箱，所述肥料箱下端排出口設有排肥器，所述排肥器下端設有導肥管；所述機架上方沿中部向兩側對稱設有料斗，所述機架沿中部向兩側對稱設有支架，2個所述支架下端之間轉動連接有主動軸，2個所述支架上端之間轉動連接有從動軸，所述地輪的轉軸與主動軸之間通過鏈條一傳動，所述主動軸與從動軸之間通過2條鏈條二傳動，每條所述鏈條二的其中一邊豎直部分從對應料斗的出料口穿過，所述鏈條二上均勻設有指狀取種勺。

3、進一步地，2個所述排肥器內均設有撥輪，2個撥輪固連于同一個驅動軸上，所述驅動軸與地輪的轉軸之間通過鏈條三傳動。

4、進一步地，機架前端設有連接耳及牽引架。

5、本實用新型與現有技術相比的優點在于：本實用新型能夠一次性完成開溝、施肥、播種、覆土、壓實等多項作業，提高了作業效率和質量，減少人工勞動，降低生產成本；可與拖拉機配套使用，適用于大壟雙行種植模式；結構緊湊、操作簡便、適應性強，能夠適應不同的地形和土壤條件；利用地輪轉動提供動力，節能環保。

技術特征：

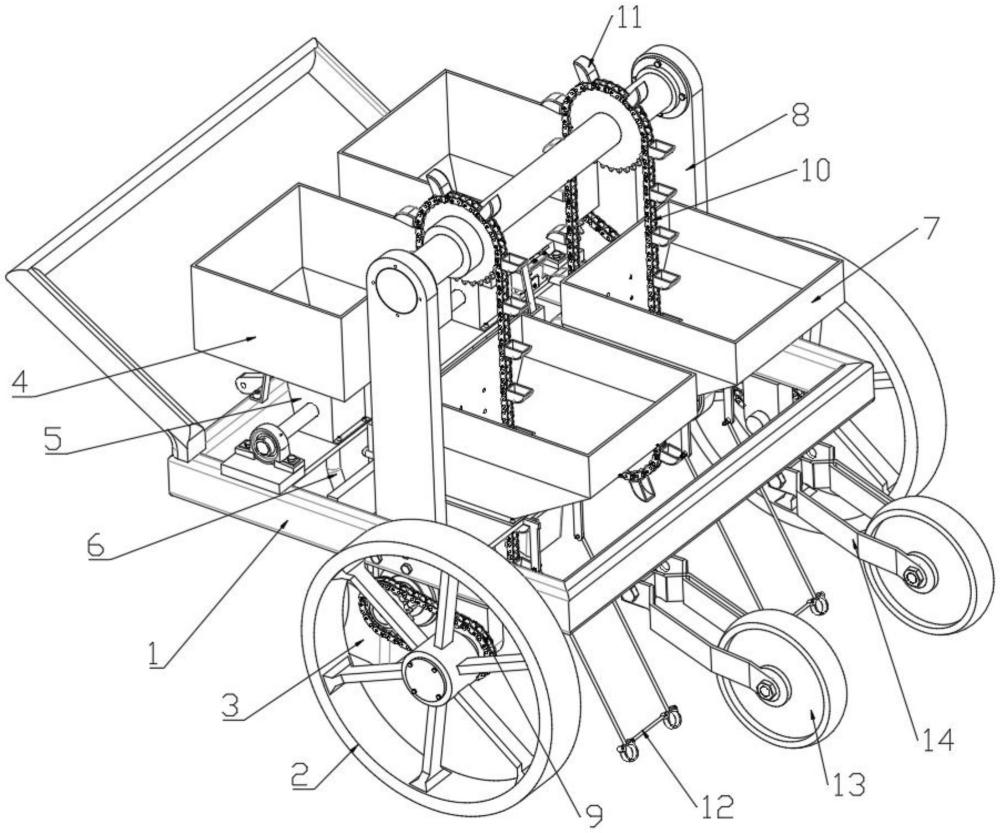

1.一種馬鈴薯播種施肥一體機，包括機架(1)、轉動連接在機架(1)兩側的地輪(2)、沿機架(1)下方中部向兩側對稱設置的開溝器(3)、沿機架(1)下方中部向兩側對稱設置的覆土壓實機構，其特征在于：

2.根據權利要求1所述的一種馬鈴薯播種施肥一體機，其特征在于：所述覆土壓實機構包括沿機架(1)下方中部向兩側對稱設置的覆土架(12)及壓實輪(13)，所述壓實輪(13)通過輪架(14)與機架(1)連接。

3.根據權利要求2所述的一種馬鈴薯播種施肥一體機，其特征在于：所述開溝器(3)、導肥管(6)、鏈條二(10)、覆土架(12)、壓實輪(13)按機架(1)從前向后方向依次布置。

4.根據權利要求1所述的一種馬鈴薯播種施肥一體機，其特征在于：2個所述排肥器(5)內均設有撥輪(15)，2個撥輪(15)固連于同一個驅動軸(16)上，所述驅動軸(16)與地輪(2)的轉軸之間通過鏈條三(17)傳動。

5.根據權利要求1所述的一種馬鈴薯播種施肥一體機，其特征在于：機架(1)前端設有連接耳(18)及牽引架(19)。

6.根據權利要求1所述的一種馬鈴薯播種施肥一體機，其特征在于：所述鏈條二(10)的外部設有保護罩殼(20)。

技術總結
本技術公開了一種馬鈴薯播種施肥一體機：包括機架、地輪、開溝器、覆土壓實機構，機架上方沿中部向兩側對稱設有肥料箱，肥料箱下端排出口設有排肥器，排肥器下端設有導肥管；機架上方沿中部向兩側對稱設有料斗，機架沿中部向兩側對稱設有支架，2個支架下端之間轉動連接有主動軸，2個支架上端之間轉動連接有從動軸，地輪的轉軸與主動軸之間通過鏈條一傳動，主動軸與從動軸之間通過2條鏈條二傳動，每條鏈條二的其中一邊豎直部分從對應料斗的出料口穿過，鏈條二上均勻設有指狀取種勺。本技術能夠一次性完成開溝、施肥、播種、覆土、壓實等多項作業；可與拖拉機配套使用，適用于大壟雙行種植模式；利用地輪轉動提供動力，節能環保。

技術研發人員：劉亞鵬,張秩,熊光峰,陳曉月,杜國濤,蘆強,張文靜,馬紅梅,王娟,魏曉明,邵鵬科,彭禹堯,張濤,張艷霞,陳英杰
受保護的技術使用者：蘭州工業學院
技術研發日：20240715
技術公布日：2025/4/28
